Máquina de sistema de prueba de fatiga y estática dinámica hidráulica

Compartir con:
sharethis sharing button

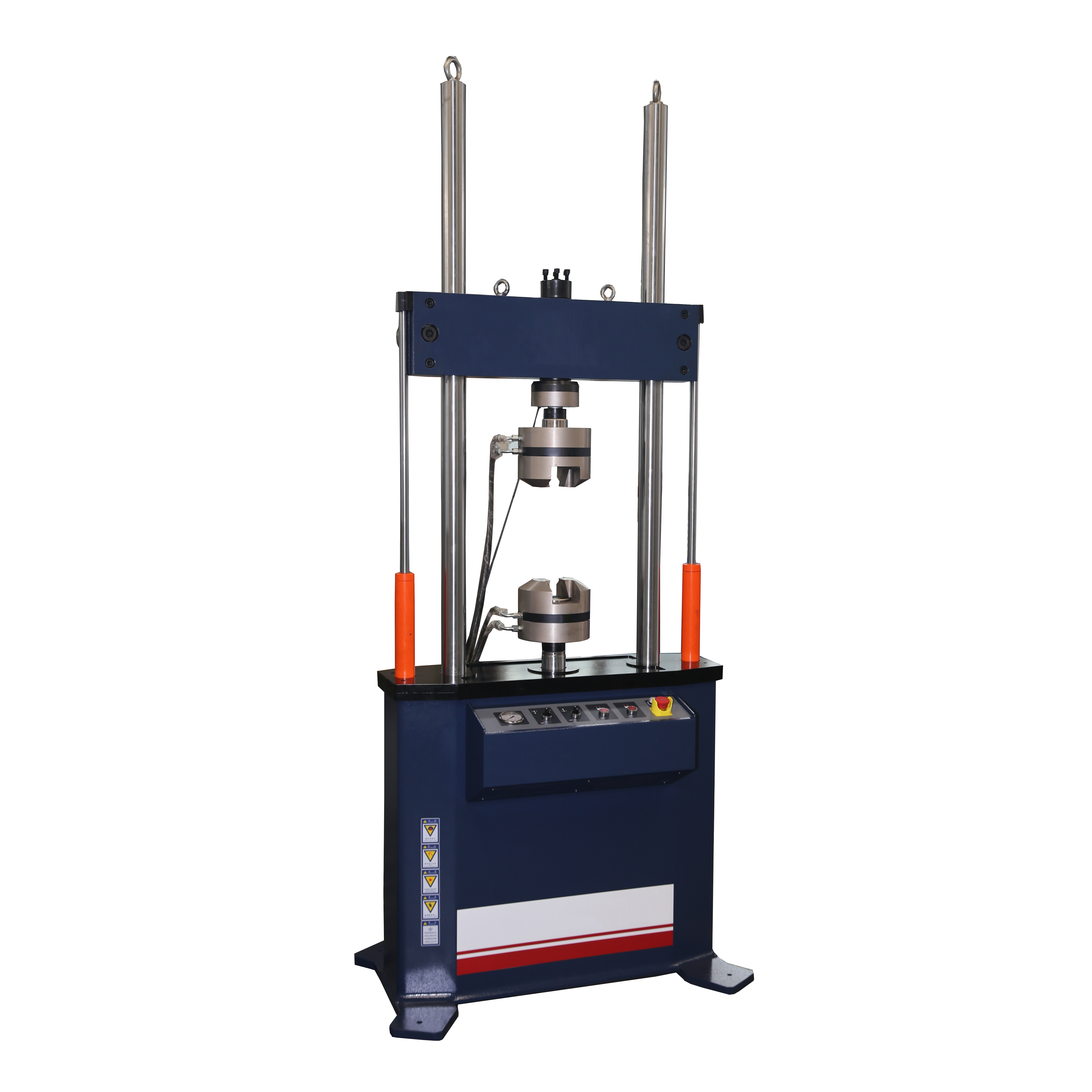

La máquina de prueba de fatiga servoelectrohidráulica TBTPWS2021 se utiliza principalmente para probar las características dinámicas de materiales metálicos, no metálicos y compuestos a temperatura ambiente o a alta y baja temperatura o en ambientes corrosivos.Puede realizar las siguientes pruebas:
Ensayo de tracción y compresión.
Prueba de propagación de grietas por fatiga
  • TBTPWS2021

  • TBTSCIETECH

Estado de Disponibilidad:

El sistema de servocontrol de circuito cerradom  cual es  ccompuesto por controlador eléctrico, servoválvula, cargando  sentidoo, sensor de desplazamiento, extensómetro y computadora,  puede automáticamentey &  ocurrirControle rápidamente el proceso de prueba y mida automáticamente los parámetros de prueba.s como pruebas  fuerzae, desplazamiento, deformación, par y ángulo  etc.  .



La máquina de prueba puedelograr  sinúida, triángulo-ola, cuadrado-ola, diente de sierra-ola,negativo-saonda dental, pulso-onda y otras formas de onda, pueden realizar tracción, compresión, flexión, bajo ciclole &  altoEnsayos de fatiga en ciclo h.Un ambientela cámara  Californian estar configurado para llevar a cabo  ambientePruebas de simulación mental a diferentes temperaturas.



La maquina de pruebaLa operación es flexiblee &  convenient.cruceta  elevaring, bloqueo y sujeción de muestras  son todo operado  por buttón.Gracias a  anuncioservo hidráulico avanzadocargando  tetecnología, dinámica de alta precisión lcargando  sentidoo y sensor de desplazamiento magnetoestrictivo de alta resolución, la máquina  a míasegurarpruebas  forzar und desplazamientoent  automáticamente.Completamente medida digitalnt &  El sistema de control permite  PID continuopapel  para  parace, deformación y desplazamiento, und lograrcambiamos suavemente  entre unos y otros.La prueba  software ejecutado bajo  GANARDOWS XP/Wen7  con  poderproceso de datos ulcapacidad de esing, can guarda, muestra e imprime automáticamente las condiciones y resultados de las pruebas.



Estándares relativos:

GB/T 2611-2007, GB/T16825.1-2008,  GB/T 16826-2008, JB/T 8612-1997, JB9397-2002, GB/T 3075-2008, GB/T15248-2008, GB/T21143-2007, HG/T 2067-1991, ASTM E399-09, ASTM E1820 2001.

Especificación principal:


Modelo:  PWS-

10H

25H

50H

100H

250H

300H

500H

1000H

Carga máxima KN

(dinámico y  estático)

±10

±25

±50

±100

±250

±300

±500

±1000

Marco de carga

2 columnas

4 columnas

4 columnas

4 columnas

Distancia entre columnas mm

555

600

650×500

850×600

950×700

Espacio de prueba vertical mm

800-1000

800-1000

1000

1500

1500

Rango de medición de carga

Dinámico 2%~100%FS

Precisión y fluctuación de la carga

Mejor que el 1%  del valor de carga mostrado.

la fluctuación de amplitud no es más de ± 1% FS  cada etapa

Resolución de carga

1/500000  patio

Precisión de visualización de carga

Dinámico ±1 %; estático 0,5 %

Rango de medición de desplazamiento

100 mm (± 50 mm)    opcional ±75mm

Resolución de medición de desplazamiento

0.001 mmm

Precisión de visualización de desplazamiento

precisión de visualización 1%  a ±0.5% FS

deformación

Precisión de visualización 2 %, ±0,5 %

Rango de frecuencia

Máquina estándar 0.01-30HZ  (Se puede extender a 50HZ)

cilindro de soporte hidrostatico 0.01-100HZ

Principales formatos de onda

Onda sinusoidal, onda de pulso, onda cuadrada, onda de diente de sierra, onda aleatoria (principalmente compatible con el controlador)

Accesorios

Dispositivo de tracción de empuje plano forzado constante para barra y muestra plana

Accesorio de compresión

Cámara Ambiental

La cámara ambiental de temperatura alta y baja opcional se puede personalizar de acuerdo con los requisitos del usuario



Estándar  especificación:
1, 2 columnas  cargando  marco,  la columna  es de cromo duro y  pulido, con distancia entre columnas 555mm  y diámetro de columna 75mm.
2, la cruceta superior es  elevación controlada hidráulicamente  &  cierre.  La máxima prueba vertical  espacio  es  800 mm (ampliable 1000 mm).
3, operación  altura de la mesa: 8
40 mm.
4, Framí rigidez: 3×108 N/m







Configuración:

1.Robusto grueso 2 o 4-comarco de carga de lumen.
2. Constante inteligente-fuente de alimentación silenciosa de presión.
3. Fullly  dígitoal dinámicoy  stasistema de control de tics.
4. Mdiálogo de una máquinaue en inglés con software de aplicación de operación de computadora inferior.
5. Computadora industrial Advantech  con  imprimir
ter.
6. Relacionado  aaccesorios



Servoactuador  detalles:
1, máx.  fuerza de prueba: coincidencia  con cada modelo no.
2, máx..  carrera: ± 100 mm (carrera total 200 mm)
3, especializado  servoactuador dinámico adecuado para dinámica y  pruebas estáticas.
4, vástago de pistón doble.superficie del vástago del pistón
ce es tratado  por  proceso especial  para conseguir un efecto de alto acabado  que es adecuadoarchivo para pruebas dinámicas a largo plazo.



5, unidades de sellado de alta velocidad (Alemania Servo Gly Ring, Ster Seal)  se utilizan para sellar pistones y  cilindro, pbarra de istón y  fin cencima. Beneficio de  resistente al desgaste de alta velocidadanillo anclado hormiga (Alemania)  soporte, el actuador  póngase bueno  rigidez y fuerte resistencia a la búsqueda de dirección.

6, con  bconstruido-yon sensor de desplazamiento, electro-hy externoservoválvula hidráulica y  cargando  sensor, existen 2  clbucles de control de bucle osed de cargando  y desplazamiento.
7, la carga  el sensor está en  arriba de  vástago del pistón, y equipado con
Rin pretensadog, asegura completamente la conexión  seguridad  &  confiabilidad para  dyprueba namica.
8, El amortiguador hidráulico está instalado  en el posición límite de  amplitud del actuador para evitar daños causados ​​por perder el control.


Detalles de los sensores:

1, cargando  sensor: importado de EE. UU. para  Fatiga bidireccional de tensión y compresión, máx.  cargando  ±350kN, con 150% de sobrecarga  capacidad de carga.Coordinado con el sistema de control, error de indicación ±1%.el sensor  está calibrado antes de salir de fábrica.

2, sensor de desplazamiento: importado de EE. UU., sensor de desplazamiento sin contacto de histéresis magnética,    rango efectivo (máx.  desplazamiento) ±100 mm, coordinado con el sistema de control, error de indicación: ±0,5% FS.el sensor  está calibrado antes de salir de fábrica.

3, servoválvula: importada de EE. UU., doble válvula paralela  usado  para actuador 300KN, flujo de válvula simple 63L/min, presión 21Mpa, flujo total 120L/min  para válvula doble.Las servoválvulas son  instalado en el bloque de montaje para integrarse con el actuador.


Fuente de alimentación servo de presión constante

1, Presión constante  estaciones de bombeo servo es  instalado en un bombeo  habitación, el aceite hidráulico se conduce cerca de  motor principal  por tubería, conecte al servo actuador por medio de la línea de manguera-separador de aceite-línea de manguera.
2, la estación de bombeo es un  diseño modular  estación de bombeo estándar.Teóricamente, se puede conectar en cascada a una gran estación de bombeo con  cualquier flujo, por lo que tiene buena escalabilidad y uso flexible.

3, flujo total 42L/min, presión 21Mpa.  (Se puede ajustar según  prueba  requerimientorequisitos)
4, la potencia total es de 22kW, 380V, trifásica, 50hz, CA.
5, la estación de bombeo está diseñada y  fabricado de acuerdo con el diseño modular estándar, equipado con un módulo de estabilización de voltaje de relé, es  conectado con el actuador.
6, la estación de bombeo se compone de bomba de aceite, motores, alta y  grupos de válvulas de conmutación de baja presión, acumuladores, filtros de aceite, tanques de aceite  y sistemas de tuberías, etc.

7, hay 3 etapas para el sistema de filtración: boca de succión de la bomba de aceite de  precisión 100 μ, salida de fuente de aceite  de 3μ, módulo regulador de tensión de relé  de  3μ.

8, la bomba de aceite es  bomba de engranajes internos  de German Telford, que adopta una transmisión de engranaje interno involuta  con  ruido bajo  y excelente durabilidad y larga vida.

9, el motor de la bomba de aceite está equipado con un dispositivo de amortiguación de vibraciones (almohadilla amortiguadora) para reducir la vibración y el ruido.
10, adopta alto y  grupo de válvulas de interruptor de baja presión para iniciar y detener el sistema hidráulico.
11, aceite servo estándar completamente cerrado  tanque  con  volumen no inferior a 260L, tiene funciones de medición de temperatura, filtración de aire y visualización del nivel de aceite.
