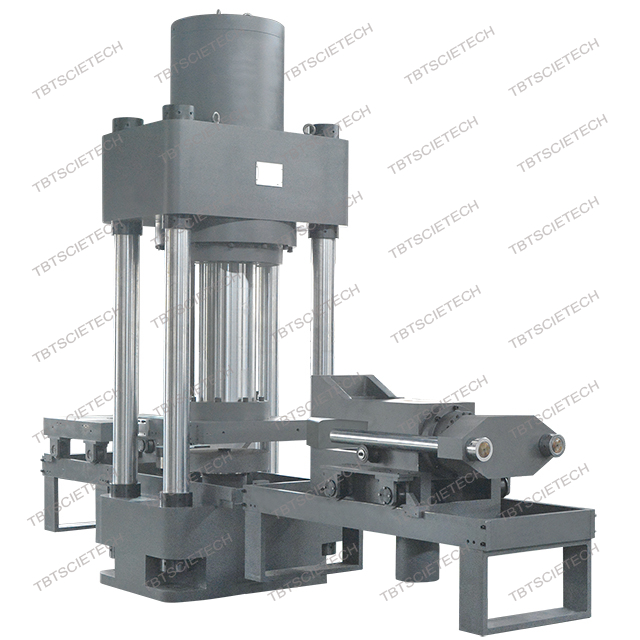

TBTYJ-10000
TBTSCIETECH
| Estado de Disponibilidad: | |
|---|---|
Es un equipo de prueba de materiales de alta precisión que adopta un accionamiento de fuente de energía hidráulica, tecnología de servocontrol electrohidráulico, adquisición y procesamiento de datos por computadora, y puede realizar control de circuito cerrado y detección automática.Su estructura principal está compuesta por un marco principal de prueba, un marco de corte, un marco de medición de ángulos, una fuente de aceite principal (fuente de energía hidráulica), un sistema de control eléctrico, etc. La fuerza de prueba máxima es de 10000 kN y la precisión de la máquina de prueba es de nivel 1.
Se utiliza principalmente para probar la resistencia a la compresión axial y radial de varios cojinetes de goma de losa de puente y cuenca bajo las condiciones complejas de resistencia a la compresión y al corte., Ensayos mecánicos de cortante y esquina;Puede probar la resistencia a la compresión, el módulo elástico de compresión, el rendimiento de la unión por cizallamiento, la resistencia al envejecimiento por cizallamiento, el coeficiente de fricción, las esquinas y otras pruebas de los cojinetes de caucho, y también puede probar otros materiales como el hormigón. El módulo elástico y la prueba de rendimiento de compresión.
La máquina de ensayo y los accesorios cumplen los requisitos de las siguientes normas:
GB/T2611-2007 'Requisitos técnicos generales para máquinas de prueba'
GB/T3159-2008 'Máquina de prueba universal hidráulica'
JB/T11582-2013 'Máquina de ensayo de compresión y corte'
GB20688.4-2007 'Cojinete de caucho Parte 4: Cojinete de caucho ordinario'
GB/T17955-2009 'Condiciones técnicas para rodamientos esféricos'
JT/T4-2004 'Cojinete de goma de la placa del puente de la carretera'
JT/T391-2009 'Cojinete de caucho para lavabo de puente de carretera'
TB/T1893-2006 'Rodamiento de goma de placa de puente de riel'
TB/T2331-2013 'Cojinete de lavabo de puente ferroviario'
TB/T3320-2013 'Rodamiento de bolas de puente ferroviario'
Es un equipo de prueba de materiales de alta precisión que adopta un accionamiento de fuente de energía hidráulica, tecnología de servocontrol electrohidráulico, adquisición y procesamiento de datos por computadora, y puede realizar control de circuito cerrado y detección automática.Su estructura principal está compuesta por un marco principal de prueba, un marco de corte, un marco de medición de ángulos, una fuente de aceite principal (fuente de energía hidráulica), un sistema de control eléctrico, etc. La fuerza de prueba máxima es de 10000 kN y la precisión de la máquina de prueba es de nivel 1.
Se utiliza principalmente para probar la resistencia a la compresión axial y radial de varios cojinetes de goma de losa de puente y cuenca bajo las condiciones complejas de resistencia a la compresión y al corte., Ensayos mecánicos de cortante y esquina;Puede probar la resistencia a la compresión, el módulo elástico de compresión, el rendimiento de la unión por cizallamiento, la resistencia al envejecimiento por cizallamiento, el coeficiente de fricción, las esquinas y otras pruebas de los cojinetes de caucho, y también puede probar otros materiales como el hormigón. El módulo elástico y la prueba de rendimiento de compresión.
La máquina de ensayo y los accesorios cumplen los requisitos de las siguientes normas:
GB/T2611-2007 'Requisitos técnicos generales para máquinas de prueba'
GB/T3159-2008 'Máquina de prueba universal hidráulica'
JB/T11582-2013 'Máquina de ensayo de compresión y corte'
GB20688.4-2007 'Cojinete de caucho Parte 4: Cojinete de caucho ordinario'
GB/T17955-2009 'Condiciones técnicas para rodamientos esféricos'
JT/T4-2004 'Cojinete de goma de la placa del puente de la carretera'
JT/T391-2009 'Cojinete de caucho para lavabo de puente de carretera'
TB/T1893-2006 'Rodamiento de goma de placa de puente de riel'
TB/T2331-2013 'Cojinete de lavabo de puente ferroviario'
TB/T3320-2013 'Rodamiento de bolas de puente ferroviario'
A. Unidad principal
La parte principal de la máquina es una estructura de marco vertical de cuatro columnas, que se compone principalmente de una base, una columna, una viga superior, un cilindro de aceite principal, una placa de presión superior e inferior, un dispositivo de elevación de la placa de presión inferior, un riel guía , un dispositivo de medición de deformación, etc.
Estructura de riel de guía segmentada, fácil de instalar la pieza de prueba.
Las placas de presión superior e inferior tienen una alta resistencia y rigidez, que cumplen con los requisitos de las normas pertinentes y garantizan la precisión de los resultados de las pruebas.
Célula de carga montada debajo, fácil de instalar, descargar y mantener.
B. Marco de corte
La parte de corte es una estructura de marco de fuerza de reacción flotante, que se compone principalmente de un soporte de riel de guía, un cilindro de carga horizontal, un marco de corte, un cilindro flotante y un dispositivo de arrastre del marco de corte.
El sistema de arrastre eléctrico puede arrastrar todo el conjunto del dispositivo de corte para moverse a lo largo de la pista y está equipado con un dispositivo de conexión enchufable, que es conveniente para reemplazar la placa de tracción horizontal para varios propósitos.
El dispositivo de carga horizontal de la estructura del marco de fuerza de reacción es fácil de calibrar y verificar la carga horizontal.
C. Estante de esquina
La superficie de contacto de la varilla del pistón del cilindro de aceite y la placa de esquina es una estructura de cabeza de bola y asiento de bola, y la posición de la superficie de contacto se ajusta automáticamente durante la prueba.
D. Gabinete de aceite
Gabinete de fuente de aceite servo integral, compuesto por tanque de aceite, motor servo, motor asíncrono trifásico, bomba de émbolo, bomba de engranajes importada, filtro, grupo de placa de válvula, etc. El sistema de fuente de aceite servo tiene una salida estable, bajo nivel de ruido y fuente de aceite. gabinete La integración es alta, el espacio de piso es pequeño y la operación y la observación son convenientes.
El gabinete de fuente de aceite tiene cuatro juegos de bombas de aceite independientes, que se pueden seleccionar de acuerdo con diferentes elementos de prueba para trabajar con el fin de reducir el consumo de energía y ahorrar recursos.
Dos conjuntos de conjuntos de bomba de aceite de motor servo, realizan la carga axial del cilindro de aceite principal y el suministro del cilindro de aceite de carga horizontal del marco de corte, el conjunto de bomba de aceite de motor servo puede ajustar automáticamente el volumen de aceite de salida y la velocidad del motor durante la prueba, reduciendo el consumo de energía y efectivo controlar al mismo tiempo la temperatura del aceite.
La carga axial del cilindro de aceite principal adopta la estructura de control dual de bombas de aceite rápidas y lentas, y la elevación rápida sin carga y la elevación automática durante la prueba son suministradas por dos sistemas de suministro de aceite independientes.
MI. Sistema de control
El sistema de medición y control incluye una computadora, cada sensor de carga, cada sensor de desplazamiento, cada sensor de deformación, servocontrolador multicanal y software, etc., con alta precisión de control y buena confiabilidad.El sistema de medición y control utiliza una interfaz de comunicación Ethernet de alta velocidad para comunicarse con una computadora.Tiene múltiples métodos de control, como carga, desplazamiento y visualización en pantalla de múltiples curvas de prueba de fuerza de prueba, desplazamiento y deformación.Puede realizar un cambio suave de formularios de control y datos multicanal arbitrarios.Leer.
Los datos de prueba son administrados por una base de datos estándar y se puede acceder a ellos a voluntad.Puede realizar el reanálisis de datos y curvas de prueba, ampliación parcial y reedición de datos, puede calcular automáticamente varias propiedades mecánicas del material e imprimir un informe de prueba y curva completos, y puede proporcionar una interfaz de datos de red.
El sistema de medición y control tiene una variedad de funciones de protección de límite, tales como: protección de sobrecarga de valor de fuerza, protección de sobrevelocidad del canal de fuerza, protección de límite de cilindro hidráulico, etc.
El usuario puede programar el sistema de medición y control de acuerdo con las necesidades de la prueba, como carga cíclica, retención de fuerza de prueba, etc.
A. Unidad principal
La parte principal de la máquina es una estructura de marco vertical de cuatro columnas, que se compone principalmente de una base, una columna, una viga superior, un cilindro de aceite principal, una placa de presión superior e inferior, un dispositivo de elevación de la placa de presión inferior, un riel guía , un dispositivo de medición de deformación, etc.
Estructura de riel de guía segmentada, fácil de instalar la pieza de prueba.
Las placas de presión superior e inferior tienen una alta resistencia y rigidez, que cumplen con los requisitos de las normas pertinentes y garantizan la precisión de los resultados de las pruebas.
Célula de carga montada debajo, fácil de instalar, descargar y mantener.
B. Marco de corte
La parte de corte es una estructura de marco de fuerza de reacción flotante, que se compone principalmente de un soporte de riel de guía, un cilindro de carga horizontal, un marco de corte, un cilindro flotante y un dispositivo de arrastre del marco de corte.
El sistema de arrastre eléctrico puede arrastrar todo el conjunto del dispositivo de corte para moverse a lo largo de la pista y está equipado con un dispositivo de conexión enchufable, que es conveniente para reemplazar la placa de tracción horizontal para varios propósitos.
El dispositivo de carga horizontal de la estructura del marco de fuerza de reacción es fácil de calibrar y verificar la carga horizontal.
C. Estante de esquina
La superficie de contacto de la varilla del pistón del cilindro de aceite y la placa de esquina es una estructura de cabeza de bola y asiento de bola, y la posición de la superficie de contacto se ajusta automáticamente durante la prueba.
D. Gabinete de aceite
Gabinete de fuente de aceite servo integral, compuesto por tanque de aceite, motor servo, motor asíncrono trifásico, bomba de émbolo, bomba de engranajes importada, filtro, grupo de placa de válvula, etc. El sistema de fuente de aceite servo tiene una salida estable, bajo nivel de ruido y fuente de aceite. gabinete La integración es alta, el espacio de piso es pequeño y la operación y la observación son convenientes.
El gabinete de fuente de aceite tiene cuatro juegos de bombas de aceite independientes, que se pueden seleccionar de acuerdo con diferentes elementos de prueba para trabajar con el fin de reducir el consumo de energía y ahorrar recursos.
Dos conjuntos de conjuntos de bomba de aceite de motor servo, realizan la carga axial del cilindro de aceite principal y el suministro del cilindro de aceite de carga horizontal del marco de corte, el conjunto de bomba de aceite de motor servo puede ajustar automáticamente el volumen de aceite de salida y la velocidad del motor durante la prueba, reduciendo el consumo de energía y efectivo controlar al mismo tiempo la temperatura del aceite.
La carga axial del cilindro de aceite principal adopta la estructura de control dual de bombas de aceite rápidas y lentas, y la elevación rápida sin carga y la elevación automática durante la prueba son suministradas por dos sistemas de suministro de aceite independientes.
MI. Sistema de control
El sistema de medición y control incluye una computadora, cada sensor de carga, cada sensor de desplazamiento, cada sensor de deformación, servocontrolador multicanal y software, etc., con alta precisión de control y buena confiabilidad.El sistema de medición y control utiliza una interfaz de comunicación Ethernet de alta velocidad para comunicarse con una computadora.Tiene múltiples métodos de control, como carga, desplazamiento y visualización en pantalla de múltiples curvas de prueba de fuerza de prueba, desplazamiento y deformación.Puede realizar un cambio suave de formularios de control y datos multicanal arbitrarios.Leer.
Los datos de prueba son administrados por una base de datos estándar y se puede acceder a ellos a voluntad.Puede realizar el reanálisis de datos y curvas de prueba, ampliación parcial y reedición de datos, puede calcular automáticamente varias propiedades mecánicas del material e imprimir un informe de prueba y curva completos, y puede proporcionar una interfaz de datos de red.
El sistema de medición y control tiene una variedad de funciones de protección de límite, tales como: protección de sobrecarga de valor de fuerza, protección de sobrevelocidad del canal de fuerza, protección de límite de cilindro hidráulico, etc.
El usuario puede programar el sistema de medición y control de acuerdo con las necesidades de la prueba, como carga cíclica, retención de fuerza de prueba, etc.
Fuerza máxima de prueba | 10000KN |
Nivel de precisión | Nivel 1 |
Error relativo de indicar valor | ±1% |
Rango de medición efectivo | 1%-100%F · S (rango completo sin contenedores) |
Estructura | marco de cuatro pilares |
El método de ajuste de la distancia entre las placas de presión superior e inferior. | ajuste del cilindro |
La distancia entre las columnas. | 1200 mm |
La distancia entre las placas de presión superior e inferior. | 800 mm |
Tamaño de la placa | 1050 mm × 1050 mm |
Carrera del pistón del cilindro de aceite principal | 800 mm |
La velocidad de desplazamiento del pistón del cilindro de aceite principal. | 0-100 mm/min |
Rango de medición de desplazamiento | 0-1000 mm |
Rango de medición de deformación axial | 0-20 mm |
Rango de medición de deformación radial | 0-10 mm |
Resolución de medición de deformación | 0,001 mm |
Dimensiones externas del host | 6000 mm × 1750 mm × 4580 mm |
Tamaño del gabinete de la fuente de aceite | 1400 mm × 1000 mm × 1300 mm |
Tamaño del gabinete de control | 1100mm×700mm×870mm |
Potencia de toda la máquina. | 20kW |
Peso del tanque de fuente de aceite | 1100kg |
Peso del armario de control | 300 kg |
Peso del anfitrión | 38000kg |
Parte de prueba de corte | |
Fuerza cortante horizontal | 2000 KN |
Error relativo de indicar valor | ±1% |
Carrera horizontal del pistón | 200 mm |
Tamaño de la placa de corte | 1050 mm × 1050 mm |
Velocidad de estiramiento | 0-100 mm/min |
Rango de medición de desplazamiento | 0-200 mm |
Resolución de medición de desplazamiento | 0,01 mm |
Estante de esquina | |
Fuerza de expulsión de esquina | 1000KN |
Error relativo de indicar valor | ±1% |
Carrera del pistón del ángulo de rotación | 200 mm |
Rango de medición de desplazamiento | 0-20 mm |
Resolución de medición de desplazamiento | 0,01 mm |
Fuerza máxima de prueba | 10000KN |
Nivel de precisión | Nivel 1 |
Error relativo de indicar valor | ±1% |
Rango de medición efectivo | 1%-100%F · S (rango completo sin contenedores) |
Estructura | marco de cuatro pilares |
El método de ajuste de la distancia entre las placas de presión superior e inferior. | ajuste del cilindro |
La distancia entre las columnas. | 1200 mm |
La distancia entre las placas de presión superior e inferior. | 800 mm |
Tamaño de la placa | 1050 mm × 1050 mm |
Carrera del pistón del cilindro de aceite principal | 800 mm |
La velocidad de desplazamiento del pistón del cilindro de aceite principal. | 0-100 mm/min |
Rango de medición de desplazamiento | 0-1000 mm |
Rango de medición de deformación axial | 0-20 mm |
Rango de medición de deformación radial | 0-10 mm |
Resolución de medición de deformación | 0,001 mm |
Dimensiones externas del host | 6000 mm × 1750 mm × 4580 mm |
Tamaño del gabinete de la fuente de aceite | 1400 mm × 1000 mm × 1300 mm |
Tamaño del gabinete de control | 1100mm×700mm×870mm |
Potencia de toda la máquina. | 20kW |
Peso del tanque de fuente de aceite | 1100kg |
Peso del armario de control | 300 kg |
Peso del anfitrión | 38000kg |
Parte de prueba de corte | |
Fuerza cortante horizontal | 2000 KN |
Error relativo de indicar valor | ±1% |
Carrera horizontal del pistón | 200 mm |
Tamaño de la placa de corte | 1050 mm × 1050 mm |
Velocidad de estiramiento | 0-100 mm/min |
Rango de medición de desplazamiento | 0-200 mm |
Resolución de medición de desplazamiento | 0,01 mm |
Estante de esquina | |
Fuerza de expulsión de esquina | 1000KN |
Error relativo de indicar valor | ±1% |
Carrera del pistón del ángulo de rotación | 200 mm |
Rango de medición de desplazamiento | 0-20 mm |
Resolución de medición de desplazamiento | 0,01 mm |
1. Bastidor de carga con cilindro montado en la parte inferior, con engranaje helicoidal ............................... 1 juego
2. Gabinete de control .................................................... .................................................... 1 juego
2.2 Bomba de aceite de alta presión NACHI Japón Fujikoshi......................................... ...... 1 juego
3. Sensor hidráulico de alta precisión ........................................... .................................1 PC
4. Portátil controlador ................................................. .............................................1 PC
5. Lineal sistema de medicion de desplazamiento ............................................. ..........1 juego
6. Un conjunto de accesorios:
6.1 Tensión de sujeción iaw para plano (0-20 mm) .................................................... ...........1 juego
6.2 Tensión de sujeción iaw para ronda (φ13-φ26mm, φ26-φ40mm).............................1 juego cada uno
6.3 Mordaza de sujeción por compresión (200*200mm) .................................................... ......1 juego
6.4.Dispositivo de doblado (diámetro del indentador 40 mm) .................................................... ....1 juego
7. software de control especial para pruebas ........................................... ..........................1 juego
8. Computadora Lenovo ............................................. .................................................... ...........1 juego
9. Impresora HP A4 .................................................... .................................................... ... 1 juego
1. Bastidor de carga con cilindro montado en la parte inferior, con engranaje helicoidal ............................... 1 juego
2. Gabinete de control .................................................... .................................................... 1 juego
2.2 Bomba de aceite de alta presión NACHI Japón Fujikoshi......................................... ...... 1 juego
3. Sensor hidráulico de alta precisión ........................................... .................................1 PC
4. Portátil controlador ................................................. .............................................1 PC
5. Lineal sistema de medicion de desplazamiento ............................................. ..........1 juego
6. Un conjunto de accesorios:
6.1 Tensión de sujeción iaw para plano (0-20 mm) .................................................... ...........1 juego
6.2 Tensión de sujeción iaw para ronda (φ13-φ26mm, φ26-φ40mm).............................1 juego cada uno
6.3 Mordaza de sujeción por compresión (200*200mm) .................................................... ......1 juego
6.4.Dispositivo de doblado (diámetro del indentador 40 mm) .................................................... ....1 juego
7. software de control especial para pruebas ........................................... ..........................1 juego
8. Computadora Lenovo ............................................. .................................................... ...........1 juego
9. Impresora HP A4 .................................................... .................................................... ... 1 juego
