Serie TBTUTM-B
TBTSCIETECH
| TBTUTM-100B: | |
|---|---|
| TBTUTM-300B: | |
| TBTUTM-600B: | |
| TBTUTM-1000B: | |
| Disponibilidad: | |

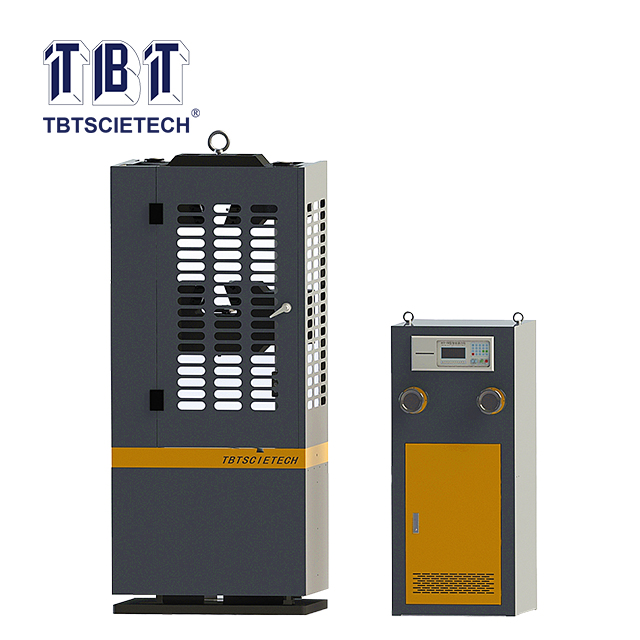

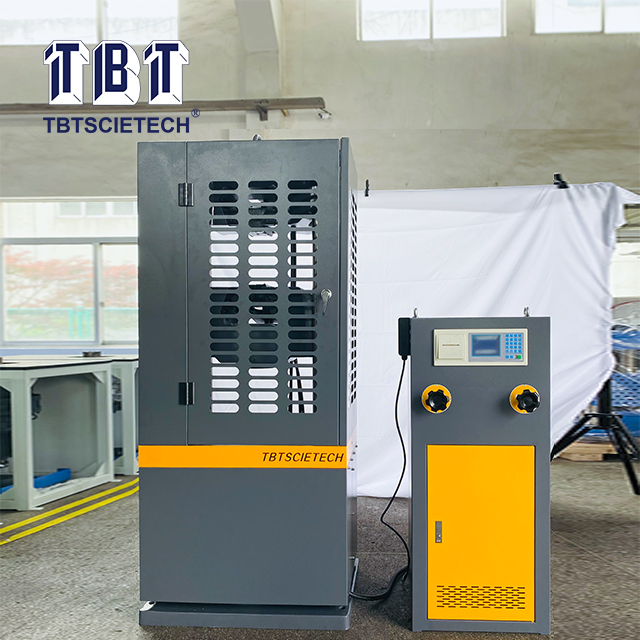

Este UTM está diseñado principalmente para pruebas de tensión de muestras metálicas, pruebas de compresión y pruebas de flexión, también para pruebas de compresión no metálicas, como hormigón y piedra.Si se proporcionan las plantillas adecuadas, se pueden utilizar para diversas pruebas en los laboratorios de molinos, fábricas, universidades y unidades de investigación correspondientes.
Se presenta con carga hidráulica, medición de fuerza electrónica, visualización de carga, desplazamiento y velocidad de carga, valor de fuerza máxima mantenido, protección contra sobrecarga y protección de datos de prueba cuando la fuente de alimentación se corta temporalmente.Los datos de prueba se pueden procesar automáticamente e imprimir.
Este UTM está diseñado principalmente para pruebas de tensión de muestras metálicas, pruebas de compresión y pruebas de flexión, también para pruebas de compresión no metálicas, como hormigón y piedra.Si se proporcionan las plantillas adecuadas, se pueden utilizar para diversas pruebas en los laboratorios de molinos, fábricas, universidades y unidades de investigación correspondientes.
Se presenta con carga hidráulica, medición de fuerza electrónica, visualización de carga, desplazamiento y velocidad de carga, valor de fuerza máxima mantenido, protección contra sobrecarga y protección de datos de prueba cuando la fuente de alimentación se corta temporalmente.Los datos de prueba se pueden procesar automáticamente e imprimir.
1. Carga completa sin engranaje dividido, el rendimiento es más superior.
2. Sistema hidráulico con componentes hidráulicos de alta calidad, para garantizar un funcionamiento estable del sistema a largo plazo.
3. Con sobrecarga, límite y otras características de protección, seguro y confiable.
4. Arriba y abajo de la viga para formar un espacio de tracción, la viga inferior y el banco de pruebas para formar un espacio de compresión, para facilitar la realización de una variedad de pruebas.
1. Carga completa sin engranaje dividido, el rendimiento es más superior.
2. Sistema hidráulico con componentes hidráulicos de alta calidad, para garantizar un funcionamiento estable del sistema a largo plazo.
3. Con sobrecarga, límite y otras características de protección, seguro y confiable.
4. Arriba y abajo de la viga para formar un espacio de tracción, la viga inferior y el banco de pruebas para formar un espacio de compresión, para facilitar la realización de una variedad de pruebas.
Modelo | TBTUTM-100B | TBTUTM-300B | TBTUTM-600B | TBTUTM-1000B |
máx.Capacidad (KN) | 100 | 300 | 600 | 1000 |
Rango | 4%-100% FS (rango completo, sin equipo) | |||
Precisión de lectura | Grado 1 | |||
Error | ±1% | |||
Número de columna | 4 | 4 | 4 | 6 |
Ancho entre dos columnas | 345 | 430 | 515 | 510 |
Espacio de tracción máximo（milímetro) | 500 | 600 | 600 | 600 |
Espacio máximo de compresión (mm) | 500 | 600 | 600 | 600 |
Ensayo de flexión Distancia entre dos puntos (mm) | 100-270 | 100-350 | 100-400 | 100-400 |
Diámetro de abrazadera de muestra redonda (mm) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
Grosor de abrazadera de muestra plana (mm) | 0-15 | 0-15 | 0-15 | 0-40 |
Carrera (mm) | 150 | 200 | ||
Los pistones aumentan la velocidad más rápida (mm/min.） | 100 | 80 | ||
Velocidad de subida del haz (mm/min) | 310 | 250 | 250 | 310 |
Error relativo de lectura de desplazamiento | ±1% | |||
Capacidad del motor (KW) | 2 | 2.5 | ||
Dimensión de la unidad principal (mm) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
Dimensión del gabinete de la fuente de aceite (mm) | 540×540×1300 | |||
Peso de la unidad principal | 600 | 1200 | 1750 | 2200 |
Peso del gabinete de la fuente de aceite | 210 | |||
1. temperatura de trabajo: 10~35C
2. Humedad relativa: menos del 80%
3. Fuente de alimentación: 220VAC o 380VAC
4. La máquina debe colocarse en un lugar limpio, lejos de vibraciones, corrosión y campos magnéticos.
Modelo | TBTUTM-100B | TBTUTM-300B | TBTUTM-600B | TBTUTM-1000B |
máx.Capacidad (KN) | 100 | 300 | 600 | 1000 |
Rango | 4%-100% FS (rango completo, sin equipo) | |||
Precisión de lectura | Grado 1 | |||
Error | ±1% | |||
Número de columna | 4 | 4 | 4 | 6 |
Ancho entre dos columnas | 345 | 430 | 515 | 510 |
Espacio de tracción máximo（milímetro) | 500 | 600 | 600 | 600 |
Espacio máximo de compresión (mm) | 500 | 600 | 600 | 600 |
Ensayo de flexión Distancia entre dos puntos (mm) | 100-270 | 100-350 | 100-400 | 100-400 |
Diámetro de abrazadera de muestra redonda (mm) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
Grosor de abrazadera de muestra plana (mm) | 0-15 | 0-15 | 0-15 | 0-40 |
Carrera (mm) | 150 | 200 | ||
Los pistones aumentan la velocidad más rápida (mm/min.） | 100 | 80 | ||
Velocidad de subida del haz (mm/min) | 310 | 250 | 250 | 310 |
Error relativo de lectura de desplazamiento | ±1% | |||
Capacidad del motor (KW) | 2 | 2.5 | ||
Dimensión de la unidad principal (mm) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
Dimensión del gabinete de la fuente de aceite (mm) | 540×540×1300 | |||
Peso de la unidad principal | 600 | 1200 | 1750 | 2200 |
Peso del gabinete de la fuente de aceite | 210 | |||
1. temperatura de trabajo: 10~35C
2. Humedad relativa: menos del 80%
3. Fuente de alimentación: 220VAC o 380VAC
4. La máquina debe colocarse en un lugar limpio, lejos de vibraciones, corrosión y campos magnéticos.
Lista de embalaje
A-1.Unidad principal
A-2.Cabina de control
A-3.Impresora de ordenador
A-4.Operación manual, certificado de calibración
A-5.Paquete de accesorios
Paquete de accesorios A-5
a. Mordaza para muestra redonda D20~40/D40~60mm (4 piezas de cada tamaño)
b. Mandíbula para muestra de placa D-~40 mm (4 piezas)
C. Placa de compresión D150mm * 1pc
d. Placa en forma de bola D150mm * 1set
mi. Dispositivo de prueba de flexión (sin punzón de flexión)
F. Perno de anclaje y tuerca M24 x 300 mm * 4 juegos
gramo. Tubo de aceite (13AIIx1.2/13AIIx1.4, 2 piezas de cada tamaño)
H. Manguera de goma (3000 mm para mandíbula superior / 2500 mm para mandíbula inferior, 2 piezas Cada talla)
i. Tubo de plástico de transición
j. Supramoly
k. junta tórica (Φ8x1.9, 8 piezas)
Junta tórica (Φ14x2.4, 4 piezas)
Lista de embalaje
A-1.Unidad principal
A-2.Cabina de control
A-3.Impresora de ordenador
A-4.Operación manual, certificado de calibración
A-5.Paquete de accesorios
Paquete de accesorios A-5
a. Mordaza para muestra redonda D20~40/D40~60mm (4 piezas de cada tamaño)
b. Mandíbula para muestra de placa D-~40 mm (4 piezas)
C. Placa de compresión D150mm * 1pc
d. Placa en forma de bola D150mm * 1set
mi. Dispositivo de prueba de flexión (sin punzón de flexión)
F. Perno de anclaje y tuerca M24 x 300 mm * 4 juegos
gramo. Tubo de aceite (13AIIx1.2/13AIIx1.4, 2 piezas de cada tamaño)
H. Manguera de goma (3000 mm para mandíbula superior / 2500 mm para mandíbula inferior, 2 piezas Cada talla)
i. Tubo de plástico de transición
j. Supramoly
k. junta tórica (Φ8x1.9, 8 piezas)
Junta tórica (Φ14x2.4, 4 piezas)
