Pavimento Road Surface Profiler prueba funcional en pavimento

Compartir con:
sharethis sharing button
La prueba funcional de Pavement Road Surface Profiler en pavimento es un perfilómetro para caminar de alta precisión, simple y conveniente para la operación. Puede ser ampliamente utilizado para inspeccionar la calidad de pavimentos, senderos, túneles, pistas de aeropuertos y losas de Evaluación de perfiladores de alta velocidad tipo vehículo.
  • TBTRSP-W

  • TBTSCIETECH

Estado de Disponibilidad:

La prueba funcional de Pavement Road Surface Profiler en pavimento es un perfilómetro para caminar de alta precisión,   equipado con un sensor angular y una tableta importados, puede medir el perfil longitudinal del pavimento durante el empuje del operador a velocidades normales de hasta 3 km/h, luego produce resultados como IRI y SMTD   a través del cálculo de modelos matemáticos.

Puede ser ampliamente utilizado para inspeccionar la calidad de pavimentos, senderos, túneles, pistas de aeropuertos y losas de construcción.   o ser una herramienta de referencia para calibrar y evaluar perfiladores de alta velocidad de tipo vehículo.


Estándar relacionado:

JTGE 60-2008, JTG  F80-2017, ASTM E2133.



Principales características:

Portátil en tamaño pequeño, operación simple.

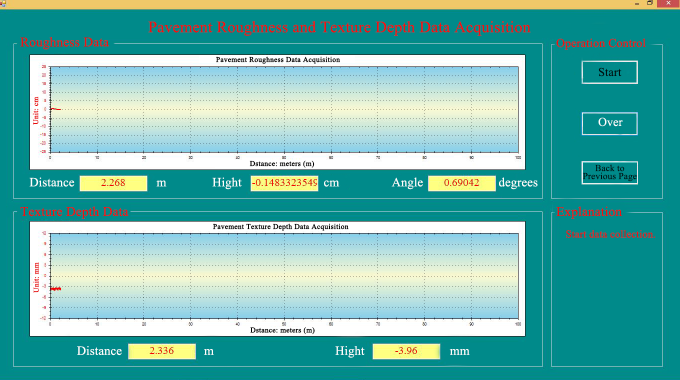

Resultados en tiempo real de IRI  e índice y curva MPD  se muestran en la pantalla de la tableta, que  se puede imprimir  en el sitio inmediatamente.

El sistema de detección está conectado a la tableta por Wi-Fi.

Adquisición de datos &  se realiza el procesamiento  por tableta.

En comparación con el perfilador láser montado en un vehículo, la velocidad de detección de este perfilador para caminar es más lenta, pero la precisión de detección es mayor.


1, elementos de detección y salida:

Rugosidad Internacional  Índice (IRI)

Desviación estándar de rugosidad  (S)

Profundidad de textura medida por sensor (SMTD),  (MPD opcional)

Índice de calidad de conducción (RQI)

Velocidad de inspección, distancia y pendiente del perfil longitudinal para pavimento



2, especificación

Velocidad de detección:

velocidad normal de marcha

Longitud de la carretera calculada:

cualquier longitud superior a 5 m

Intervalo de muestreo IRI:

12,5cm

Intervalo de muestreo SMTD:

1 mm

Fuerza:

Batería de litio recargable de gran capacidad

Temperatura de trabajo:

-40~80

Dimensiones del embalaje

 650mm×380mm×330mm

 Peso bruto:

20Kg

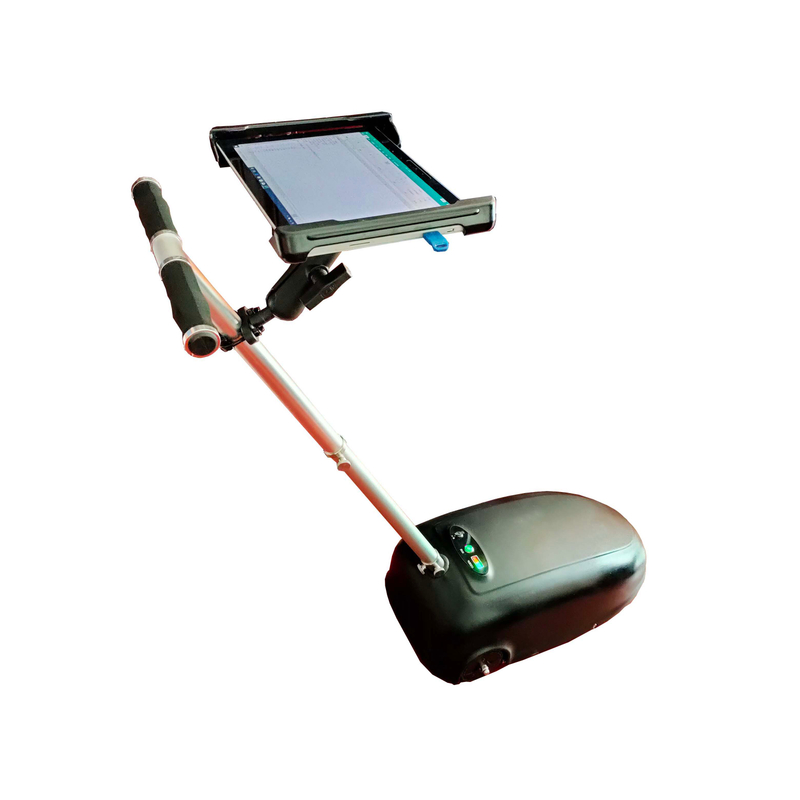

1,  coche detector  con empujar  vara  y marco de sujeción de tabletas.

2,  Tableta  con software Windows 7.  (opcional, no incluido en la cotización)

3,  Software de inspección  CD  con manuales

4, plataforma de calibración.

5, impresora portátil

6, caja de embalaje.



Lista de componentes importados:

Sensor láser: Fabricado en Bielorrusia, Marca: Riftek
Adquisición de datosinterfaz de usuariotarjeta de posición: Fabricado en Estados Unidos, marca:  MCC
Sensor de ángulo: Mhecho en UEstados Unidos, Marca: MEAS
Tablet PC: Hecho en Estados Unidos, Marca: Microsoft Surface
