A medida que aumentan las edades de infraestructura vial y las cargas de tráfico, la evaluación precisa del pavimento se vuelve crítica para garantizar la seguridad, la durabilidad y la planificación de mantenimiento rentable. Entre los diversos métodos de prueba de pavimento, el deflectómetro de peso que cae (FWD) se ha convertido en una herramienta estándar de pruebas no destructivas (NDT) en todo el mundo para evaluar la capacidad estructural del pavimento.
Esta guía completa explicará cómo funciona un deflectómetro de peso que cae, sus principios centrales, procedimientos de prueba, ventajas, parámetros técnicos y su relevancia en la gestión moderna de activos del pavimento. También destacará cómo Nanjing T-Bota Scietech Instruments & Equipment Co., Ltd., un proveedor global de equipos de pruebas de carreteras, admite a los clientes con sistemas FWD avanzados para pruebas de pavimento confiables, precisas y eficientes.
Un deflectómetro de peso que cae (FWD) es un dispositivo de prueba de pavimento no destructivo que mide la respuesta de deflexión del pavimento bajo una carga dinámica para simular la carga de una rueda en movimiento. Ayuda a los ingenieros a determinar la condición estructural de un pavimento, permitiendo decisiones efectivas de mantenimiento y rehabilitación.
La medición del núcleo implica dejar caer un peso conocido desde una altura preestablecida en una placa de carga que descansa sobre el pavimento, generando un pulso de carga similar en duración y magnitud a la de un vehículo en movimiento. Las desviaciones de la superficie resultantes se miden utilizando una matriz de geófonos colocados a distancias radiales específicas del centro de carga.
El deflectómetro de peso que cae (FWD) es un dispositivo sofisticado utilizado para evaluar la integridad estructural y el rendimiento de los pavimentos simulando la carga de un eje del vehículo y midiendo la respuesta de desviación del pavimento. Esta herramienta es esencial para la planificación del mantenimiento, las estrategias de rehabilitación y la gestión general del pavimento. Aquí hay una mirada detallada de cómo funciona, incluidos sus componentes, procedimientos de prueba e interpretación de datos.
El sistema de carga es el componente central del FWD. Consiste en un mecanismo de peso que cae que se puede ajustar a diferentes alturas y masas de caída para crear una carga de impulso controlada. Típicamente, el rango de carga es de entre 7 kN y 120 kN, simulando el peso de un eje del vehículo. Este sistema asegura que la carga se aplique de manera uniforme y consistente a la superficie del pavimento.
El sistema de búfer incluye resortes y almohadillas de goma que ayudan a dar forma al pulso de carga. Estos componentes aseguran que la carga se aplique de manera que imita de cerca las condiciones del tráfico del mundo real. El sistema de búfer también ayuda a proteger la placa de carga y los sensores de las fuerzas de impacto excesivas.
La placa de carga es una placa de metal circular, generalmente con un diámetro de 300 mm, que se coloca directamente en la superficie del pavimento. Distribuye la carga de manera uniforme a través del pavimento, asegurando que las mediciones de deflexión sean precisas y representativas de la respuesta del pavimento a la carga aplicada.
Los sensores de deflexión, también conocidos como geófonos, se colocan a varias distancias radiales de la placa de carga. Típicamente, se usan 7 a 9 geófonos, se colocan a distancias como 0 mm (directamente debajo de la placa de carga), 200 mm, 300 mm, 450 mm, 600 mm, 900 mm y 1200 mm. Estos sensores miden la desviación de la superficie del pavimento en cada ubicación, proporcionando una imagen completa de cómo el pavimento se deforma bajo carga.
El sistema de adquisición de datos registra el pulso de carga y los datos de deflexión correspondientes de los geófonos. Este sistema es crucial para capturar datos precisos y confiables, lo cual es esencial para el análisis posterior. Los sistemas FWD modernos a menudo incluyen capacidades avanzadas de registro de datos, lo que permite el monitoreo y el registro de los resultados de las pruebas en tiempo real.
La unidad de control es el cerebro del sistema FWD. Permite a los operadores configurar los parámetros de prueba, como la altura y el peso de la caída, monitorear la prueba en tiempo real y registrar los datos. La unidad de control también proporciona interfaces fáciles de usar para el análisis de datos e informes, lo que facilita a los ingenieros interpretar los resultados.

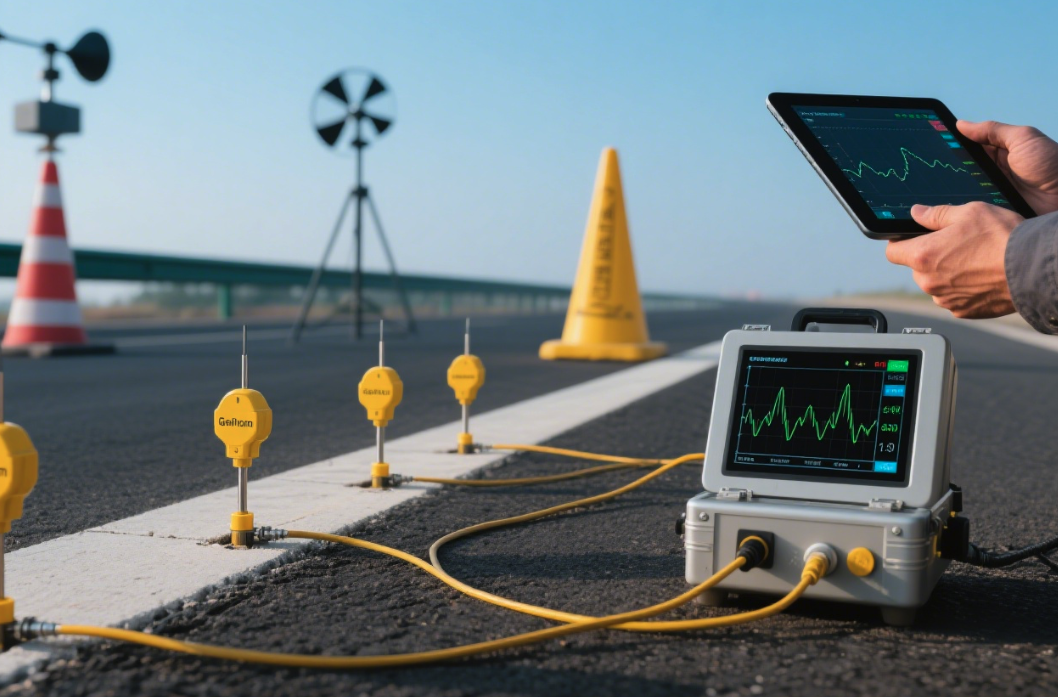

El sistema FWD se coloca en el punto de prueba en el pavimento. La placa de carga se coloca cuidadosamente en contacto con la superficie del pavimento, asegurando que esté nivelado y en contacto total con el pavimento. Este paso es crucial para obtener mediciones de deflexión precisas.
Se cae un peso conocido desde una altura específica, creando un pulso de carga transitorio que se transmite a través de la placa de carga al pavimento. La altura y la masa del peso que cae se puede ajustar para simular diferentes cargas de eje, lo que permite una amplia gama de escenarios de prueba.
Los sensores de deflexión (geófonos) miden las desviaciones de la superficie causadas por el pulso de carga a distancias establecidas del centro de carga. Estos sensores capturan la respuesta del pavimento en tiempo real, proporcionando datos detallados sobre cómo se deforma el pavimento bajo la carga aplicada.
El sistema registra las desviaciones máximas y los valores de carga. Estos datos son cruciales para analizar la integridad estructural y el rendimiento del pavimento. Se pueden realizar múltiples gotas para evaluar la repetibilidad y comprender cómo se comporta el pavimento bajo diferentes magnitudes de carga.
Los datos de deflexión registrados forman un tazón de deflexión, que es una representación gráfica de cómo el pavimento se desvía bajo la carga aplicada. Este tazón de deflexión proporciona información valiosa sobre el comportamiento estructural del pavimento. Usando el software de calculación posterior, los ingenieros pueden estimar:
Al analizar los datos de deflexión, los ingenieros pueden estimar los módulos elásticos de cada capa del pavimento. Esta información es crucial para comprender la rigidez y la capacidad de carga de cada capa, lo que a su vez ayuda a evaluar la integridad estructural general del pavimento.
Los datos de deflexión también ayudan a estimar la capacidad estructural del pavimento. Esto incluye determinar si el pavimento puede resistir las cargas de tráfico esperadas e identificar cualquier posible debilidad o área que pueda requerir mantenimiento o rehabilitación.
Al analizar los datos de deflexión y compararlos con datos históricos, los ingenieros pueden estimar la vida útil restante del pavimento. Esta información es invaluable para planificar los horarios de mantenimiento y el presupuesto para futuras reparaciones o reemplazos.
Característica | Desflectómetro de peso que cae (FWD) | Benkelman Beam | Desflectómetro de peso ligero (LWD) |
Naturaleza | Carga dinámica no destructiva | Medición estática | Pruebas portátiles dinámicas |
Simulación de carga | Simula la carga de vehículo en movimiento | Mide la desviación de rebotes | Simula cargas dinámicas de baja magnitud |
Medición de deflexión | Tazón de deflexión completo | Desviación de un solo punto | Desviación de un solo punto |
Estimación de módulos de capa | Sí, usando la calculación posterior | No | Limitado |
Aplicabilidad del campo | Autopistas, aeropuertos, pavimentos pesados | Carreteras de bajo volumen | Áreas pequeñas, trincheras |
Velocidad de prueba | Alto | Lento | Rápido |
Exactitud | Alto | Moderado | Moderado |
Las pruebas FWD siguen siendo el estándar de la industria para la evaluación estructural de alta precisión de los pavimentos.
El deflectómetro de peso que cae (FWD) se usa ampliamente para evaluar la capacidad de transporte de carga y la salud estructural de las carreteras y las pistas. Al medir la desviación de la superficie del pavimento bajo una carga de vehículo simulada, el FWD proporciona datos críticos sobre la condición general del pavimento. Esta información es esencial para identificar áreas que pueden requerir mantenimiento o reparación, asegurando que estas infraestructuras de transporte críticas puedan apoyar de manera segura las cargas de tráfico que están diseñadas para manejar. Por ejemplo, en las carreteras, el FWD puede detectar puntos débiles o áreas de falla potencial, lo que permite intervenciones oportunas para prevenir accidentes y extender la vida útil del pavimento.
Al planificar una superposición, el FWD juega un papel crucial en la determinación del grosor apropiado y el tipo de material de superposición necesario. Al evaluar la condición del pavimento existente, los ingenieros pueden calcular la capacidad de carga adicional requerida y diseñar una superposición que extienda efectivamente la vida del pavimento. Los datos de deflexión obtenidos del FWD ayudan a tomar decisiones informadas sobre el grosor y el tipo de material de superposición, asegurando que la nueva capa proporcione el soporte estructural necesario sin sobrecargar el pavimento existente.
El control de calidad es un aspecto vital de la construcción del pavimento, y el FWD es una herramienta indispensable en esta área. Se utiliza para evaluar pavimentos recientemente construidos para garantizar que cumplan con los parámetros de diseño especificados. Al medir la desviación del pavimento bajo cargas controladas, el FWD puede verificar que el pavimento se haya construido a los estándares requeridos. Esto ayuda a identificar cualquier desviación de las especificaciones de diseño al principio del proceso de construcción, permitiendo correcciones oportunas y garantizar que el pavimento final cumpla con la calidad y los criterios de rendimiento deseados.
En casos de fallas prematuras del pavimento, el FWD es una herramienta poderosa para el análisis forense. Se puede utilizar para investigar las causas subyacentes de estas fallas midiendo la respuesta del pavimento a la carga. Los datos de deflexión pueden revelar deficiencias estructurales, como subgrados débiles, drenaje inadecuado o malas prácticas de construcción. Al identificar estos problemas temprano, los ingenieros pueden implementar reparaciones específicas y medidas de rehabilitación, evitando un mayor deterioro y extendiendo la vida útil del pavimento.
El FWD también se usa ampliamente en actividades de investigación y desarrollo relacionadas con materiales de pavimento, estructura y técnicas de rehabilitación. Los investigadores pueden usar el FWD para estudiar el rendimiento de nuevos materiales y diseños en condiciones controladas, proporcionando información valiosa sobre su comportamiento a largo plazo. Estos datos pueden ayudar a desarrollar soluciones de pavimento más duraderas y rentables, mejorando el rendimiento general y la longevidad de las infraestructuras de transporte.
Durante las pruebas de FWD, es crucial asegurarse de que el área de prueba esté asegurada adecuadamente para evitar accidentes con el tráfico que pasa. Esto se puede lograr configurando dispositivos de control de tráfico como conos, señales de advertencia y barreras para crear una zona de trabajo segura. Además, se puede requerir que los banderas o el personal de control de tráfico dirijan el tráfico y garanticen la seguridad de los usuarios de la tripulación de pruebas y de la carretera. Asegurar el área de prueba no solo evita los accidentes, sino que también minimiza las interrupciones en el proceso de prueba.
Operar el equipo FWD debe ser realizado exclusivamente por personal capacitado. La capacitación adecuada asegura que los operadores estén familiarizados con las funciones del equipo, los protocolos de seguridad y los procedimientos de emergencia. El personal capacitado está mejor equipado para manejar situaciones inesperadas y puede operar el equipo de manera eficiente y segura. Esto reduce el riesgo de accidentes y garantiza que el proceso de prueba se realice de acuerdo con los estándares de seguridad establecidos.
Cuando operan cerca de las zonas de tráfico o en entornos potencialmente peligrosos, es esencial utilizar el equipo de protección personal (PPE) apropiado. Esto incluye chalecos de alta visibilidad, cascos de seguridad, guantes y gafas de seguridad. El PPE ayuda a proteger a los operadores de peligros potenciales, como restos voladores, accidentes de tráfico y exposición a materiales dañinos. El uso de PPE no solo cumple con las regulaciones de seguridad, sino que también mejora la seguridad general del equipo de pruebas.
Seguir los manuales del equipo para operación y mantenimiento seguros es una consideración de seguridad fundamental. Los manuales proporcionan instrucciones detalladas sobre cómo operar el FWD de manera segura, incluida la configuración adecuada, la calibración y los procedimientos de cierre. También describen los requisitos de mantenimiento para garantizar que el equipo permanezca en buenas condiciones de trabajo. Adherirse a estas pautas ayuda a prevenir el mal funcionamiento del equipo y los accidentes, asegurando que el proceso de prueba se realice de manera segura y efectiva.
Un deflectómetro de peso que cae (FWD) es un dispositivo de prueba de pavimento no destructivo que mide la respuesta de deflexión del pavimento bajo una carga dinámica para simular la carga de una rueda en movimiento. Ayuda a los ingenieros a determinar la condición estructural de un pavimento, permitiendo decisiones efectivas de mantenimiento y rehabilitación.
Las pruebas FWD son cruciales para evaluar la capacidad de transporte de carga y la salud estructural de los pavimentos. Proporciona datos detallados sobre la deflexión del pavimento, lo que ayuda a tomar decisiones informadas sobre mantenimiento, rehabilitación y nuevo diseño de pavimento. Esto garantiza que las carreteras y las pistas permanezcan seguras y duraderas bajo el aumento de las cargas de tráfico.
Los componentes principales de un sistema FWD incluyen:
Sistema de carga: crea una carga de impulso controlada dejando caer un peso conocido desde una altura preestablecida.
Sistema de búfer: da forma al pulso de carga y protege la placa de carga y los sensores.
Placa de carga: una placa circular colocada en la superficie del pavimento para distribuir la carga.
Sensores de deflexión (geófonos): mida las desviaciones de la superficie a varias distancias desde el centro de carga.
Sistema de adquisición de datos: registros de carga de pulso y datos de deflexión.
Unidad de control: Configuración, monitores y registra los parámetros y datos de prueba.
Los datos de deflexión registrados forman un 'tazón de deflexión, ' que ilustra cómo el pavimento responde bajo carga. Usando el software de calculación posterior, los ingenieros pueden estimar los módulos elásticos de cada capa de pavimento, la capacidad estructural del pavimento y su vida útil restante.
El deflectómetro de peso que cae es una herramienta esencial en el juego de herramientas de evaluación del pavimento, que ofrece pruebas no destructivas, precisas y eficientes para evaluar la capacidad estructural del pavimento. Su papel en el apoyo a la planificación de mantenimiento rentable, la evaluación de la capacidad de carga y la gestión de activos no pueden ser exagerados. A medida que las demandas de infraestructura continúan aumentando a nivel mundial, la adopción de sistemas FWD avanzados ayudará a las partes interesadas a mantener y mejorar la seguridad y el rendimiento de las redes de carreteras de manera eficiente.
Nanjing T-Bota Scietech Instruments & Equipment Co., Ltd. se compromete a proporcionar sistemas FWD avanzados de alta calidad para satisfacer las necesidades evolutivas de la industria de evaluación del pavimento. Si está listo para mejorar sus capacidades de prueba de pavimento, comuníquese con T-Bota hoy para conocer cómo nuestras soluciones FWD pueden respaldar sus proyectos de evaluación de pavimentos de carretera y aeropuerto con precisión y confiabilidad.
