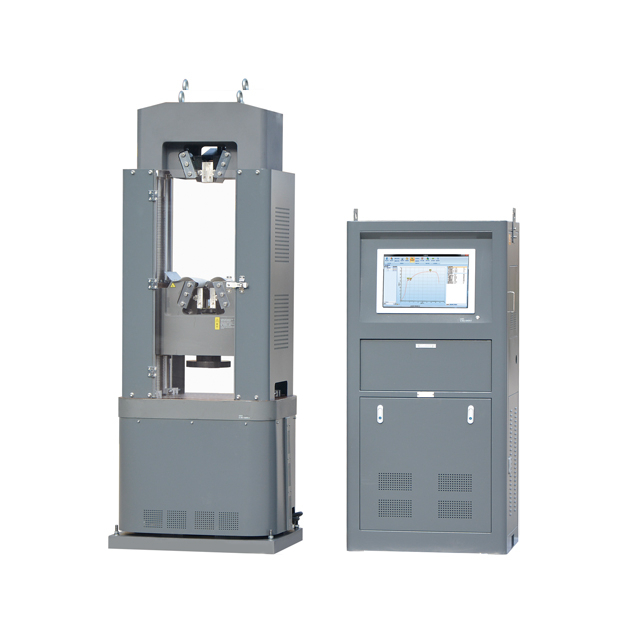

Serie TBTUTM-CSI
TBTSCIETECH
| TBTUTM-100CSI: | |
|---|---|
| TBTUTM-300CSI: | |
| TBTUTM-600CSI: | |
| TBTUTM-1000CSI: | |
| Estado de Disponibilidad: | |
Máquina de ensayo universal automática de compresión electrónica se utiliza principalmente para metal, materiales no metálicos de tracción, compresión, flexión, corte y otras propiedades mecánicasAdopta servocontrol y realiza la prueba de forma automática.
Las máquinas adoptan una PC industrial que es conveniente y fácil de operar;Software con una variedad de métodos de control de carga, desplazamiento, tensión, deformación, alargamiento, etc Datos de prueba utilizando la gestión de base de datos estándar, habilitando los datos de prueba y el análisis de la curva, y luego edite la amplificación local y los datos pueden determinar automáticamente las propiedades mecánicas del material, puede imprimir el informe de prueba completo y las curvas.
Máquinas compuestas de cuatro columnas, dos tornillo vara, estructura de marco de doble espacio, espaciado de espacio de tensión y compresión eléctricamente ajustable, fijación hidráulica automática del accesorio, agarre, confiable y conveniente. Hay un dispositivo de amortiguación de resorte helicoidal de viga incorporado, que puede eliminar efectivamente el espacio de transmisión entre el tornillo y la tuerca , y juega un buen papel en la extracción del búfer de muestra.La parte superior de la configuración de la plataforma y la cerca de alta dureza, el espacio entre la prueba y la formación del aislamiento del operador, pueden garantizar efectivamente la seguridad del operador.
Máquina de ensayo universal automática de compresión electrónica se utiliza principalmente para metal, materiales no metálicos de tracción, compresión, flexión, corte y otras propiedades mecánicasAdopta servocontrol y realiza la prueba de forma automática.
Las máquinas adoptan una PC industrial que es conveniente y fácil de operar;Software con una variedad de métodos de control de carga, desplazamiento, tensión, deformación, alargamiento, etc Datos de prueba utilizando la gestión de base de datos estándar, habilitando los datos de prueba y el análisis de la curva, y luego edite la amplificación local y los datos pueden determinar automáticamente las propiedades mecánicas del material, puede imprimir el informe de prueba completo y las curvas.
Máquinas compuestas de cuatro columnas, dos tornillo vara, estructura de marco de doble espacio, espaciado de espacio de tensión y compresión eléctricamente ajustable, fijación hidráulica automática del accesorio, agarre, confiable y conveniente. Hay un dispositivo de amortiguación de resorte helicoidal de viga incorporado, que puede eliminar efectivamente el espacio de transmisión entre el tornillo y la tuerca , y juega un buen papel en la extracción del búfer de muestra.La parte superior de la configuración de la plataforma y la cerca de alta dureza, el espacio entre la prueba y la formación del aislamiento del operador, pueden garantizar efectivamente la seguridad del operador.
A. TBTUTM-CSI La serie adopta un accionamiento de fuente de energía hidráulica, tecnología de servocontrol electrohidráulico, adquisición y procesamiento de datos informáticos, equipo de prueba de materiales de alta precisión
Puede realizar control de circuito cerrado y pruebas automáticas.
B. Está compuesto por la unidad principal, la fuente de aceite (fuente de energía hidráulica), el sistema de medición y control, cuatro partes, la fuerza máxima de prueba 1000kN, el nivel de precisión de la máquina de prueba es mejor que 1 nivel.
C. Puede cumplir con los requisitos nacionales de prueba de tracción de metales en los requisitos de prueba estándar, pero también de acuerdo con otras normas para diferentes materiales o productos de tracción, compresión, flexión, corte, etc.
Resultado que incluye: resistencia a la tracción, límite elástico y otro rendimiento;
D. la fuerza de prueba máxima 100kN / 300kN / 600kN / 1000kN. Nivel de precisión mejor que 1 nivel.
E. Es una estructura de doble espacio de 6 columnas, espacio de estiramiento entre la viga superior y la viga inferior, espacio de compresión entre la viga inferior y el banco de pruebas, el espacio de prueba a través de la rueda dentada y el tornillo de avance que gira la viga inferior para moverse hacia arriba y hacia abajo Para ajustar automáticamente.Las vigas superior e inferior están equipadas con mordazas de sujeción controladas hidráulicamente.Los modelos estándar están equipados con mordazas planas y en forma de V para ensayos de tensión de probetas cilíndricas y planas.El extremo inferior de la viga transversal estándar está equipado con En la placa de presión, el banco de pruebas con una estructura esférica con la placa de presión puede realizar pruebas de compresión.
F. Está diseñado para ampliar la posibilidad de instalar accesorios adicionales para realizar más pruebas.
Tales como: el accesorio de instalación del perno se puede usar para estirar el perno,
con accesorio de flexión puede hacer una barra redonda o una prueba de flexión de placa,
equipado con accesorio de corte puede hacer una prueba de resistencia al corte de barra redonda,
en el espacio de compresión con un instrumento de flexión, corte, división, módulo elástico puede hacer pruebas de hormigón y bloques de cemento.
A. TBTUTM-CSI La serie adopta un accionamiento de fuente de energía hidráulica, tecnología de servocontrol electrohidráulico, adquisición y procesamiento de datos informáticos, equipo de prueba de materiales de alta precisión
Puede realizar control de circuito cerrado y pruebas automáticas.
B. Está compuesto por la unidad principal, la fuente de aceite (fuente de energía hidráulica), el sistema de medición y control, cuatro partes, la fuerza máxima de prueba 1000kN, el nivel de precisión de la máquina de prueba es mejor que 1 nivel.
C. Puede cumplir con los requisitos nacionales de prueba de tracción de metales en los requisitos de prueba estándar, pero también de acuerdo con otras normas para diferentes materiales o productos de tracción, compresión, flexión, corte, etc.
Resultado que incluye: resistencia a la tracción, límite elástico y otro rendimiento;
D. la fuerza de prueba máxima 100kN / 300kN / 600kN / 1000kN. Nivel de precisión mejor que 1 nivel.
E. Es una estructura de doble espacio de 6 columnas, espacio de estiramiento entre la viga superior y la viga inferior, espacio de compresión entre la viga inferior y el banco de pruebas, el espacio de prueba a través de la rueda dentada y el tornillo de avance que gira la viga inferior para moverse hacia arriba y hacia abajo Para ajustar automáticamente.Las vigas superior e inferior están equipadas con mordazas de sujeción controladas hidráulicamente.Los modelos estándar están equipados con mordazas planas y en forma de V para ensayos de tensión de probetas cilíndricas y planas.El extremo inferior de la viga transversal estándar está equipado con En la placa de presión, el banco de pruebas con una estructura esférica con la placa de presión puede realizar pruebas de compresión.
F. Está diseñado para ampliar la posibilidad de instalar accesorios adicionales para realizar más pruebas.
Tales como: el accesorio de instalación del perno se puede usar para estirar el perno,
con accesorio de flexión puede hacer una barra redonda o una prueba de flexión de placa,
equipado con accesorio de corte puede hacer una prueba de resistencia al corte de barra redonda,
en el espacio de compresión con un instrumento de flexión, corte, división, módulo elástico puede hacer pruebas de hormigón y bloques de cemento.
TBTUTM-100CSI | TBTUTM-300CSI | |
Capacidad： | 100KN | 300KN |
Grado de precisión: | Grado 1 | Grado 1 |
Error relativo: | ±1% | ±1% |
Rango de medición efectivo： | 1%-100% fondo de escala(medida completa) | 1%-100% fondo de escala(medida completa) |
Rango de medición de deformación | 1%-100% fondo de escala | 1%-100% fondo de escala |
La deformación indica un error relativo | ±1% | ±1% |
Error relativo de desplazamiento | ±1% | ±1% |
Resolución de medición de desplazamiento | 0,001 mm | 0,001 mm |
Error relativo de la tasa de estrés | ±2% | ±2% |
Error relativo del control de la tasa de desplazamiento | ±1% | ±1% |
El rango de ajuste del control de la velocidad de deformación | 0,00025/s-0,0025/s | 0,00025/s-0,0025/s |
El error relativo del control de la velocidad de deformación | ±2% | ±2% |
Estrés, deformación & rango de control de desplazamiento | 0,3%-100% fondo de escala | 0,3%-100% fondo de escala |
Estrés, deformación & error relativo de desplazamiento | ≦1% | ≦1% |
Velocidad de elevación del haz medio | 320 mm/min | 320 mm/min |
Distancia entre placa superior e inferior | 500 mm | 600mm |
Distancia de tracción | 600 mm máx. | 700 mm máx. |
Distancia efectiva entre dos columnas | 380 mm | 380 mm |
Golpe del pistón | 200 mm | 200mm |
Carga del pistón máx.velocidad | 100 mm/min | 120 mm/min |
Diámetro de la muestra redonda | Φ6mm-Φ22 mm | Φ10 mm -Φ32 mm |
Diámetro de muestra plana | 0mm -15 mm | 0mm -20 mm |
La distancia máxima entre la prueba de flexión | 300 mm | 300mm |
Fuente de alimentación | 380 V CA/220 V CA | 380 V CA/220 V CA |
TBTUTM-600CSI | TBTUTM-1000CSI | |
Capacidad： | 600KN | 1000KN |
Grado de precisión: | Grado 1 | Grado 1 |
Error relativo: | ±1% | ±1% |
Rango de medición efectivo： | 1%-100% fondo de escala(medida completa) | 1%-100% fondo de escala(medida completa) |
Rango de medición de deformación | 1%-100% fondo de escala | 1%-100% fondo de escala |
La deformación indica un error relativo | ±1% | ±1% |
Error relativo de desplazamiento | ±1% | ±1% |
Resolución de medición de desplazamiento | 0,001 mm | 0,001 mm |
Error relativo de la tasa de estrés | ±2% | ±2% |
Error relativo del control de la tasa de desplazamiento | ±1% | ±1% |
El rango de ajuste del control de la velocidad de deformación | 0,00025/s-0,0025/s | 0,00025/s-0,0025/s |
El error relativo del control de la velocidad de deformación | ±2% | ±2% |
Estrés, deformación & rango de control de desplazamiento | 0,3%-100% fondo de escala | 0,3%-100% fondo de escala |
Estrés, deformación & error relativo de desplazamiento | ≦1% | ≦1% |
Velocidad de elevación del haz medio | 320 mm/min | 320 mm/min |
Distancia entre placa superior e inferior | 600 mm | 600mm |
Distancia de tracción | 700 mm máx. | 700 mm máx. |
Distancia efectiva entre dos columnas | 375 mm | 455 mm |
Golpe del pistón | 200 mm | 200mm |
Carga del pistón máx.velocidad | 120 mm/min | 100 mm/min |
Diámetro de la muestra redonda | Φ13 milímetro -Φ40 milímetro | Φ14 mm -Φ45 mm |
Diámetro de muestra plana | 0mm -20mm | 0 mm -40 mm |
La distancia máxima entre la prueba de flexión | 300 mm | 300mm |
Fuente de alimentación | 380 V CA/220 V CA | 380 V CA/220 V CA |
TBTUTM-100CSI | TBTUTM-300CSI | |
Capacidad： | 100KN | 300KN |
Grado de precisión: | Grado 1 | Grado 1 |
Error relativo: | ±1% | ±1% |
Rango de medición efectivo： | 1%-100% fondo de escala(medida completa) | 1%-100% fondo de escala(medida completa) |
Rango de medición de deformación | 1%-100% fondo de escala | 1%-100% fondo de escala |
La deformación indica un error relativo | ±1% | ±1% |
Error relativo de desplazamiento | ±1% | ±1% |
Resolución de medición de desplazamiento | 0,001 mm | 0,001 mm |
Error relativo de la tasa de estrés | ±2% | ±2% |
Error relativo del control de la tasa de desplazamiento | ±1% | ±1% |
El rango de ajuste del control de la velocidad de deformación | 0,00025/s-0,0025/s | 0,00025/s-0,0025/s |
El error relativo del control de la velocidad de deformación | ±2% | ±2% |
Estrés, deformación & rango de control de desplazamiento | 0,3%-100% fondo de escala | 0,3%-100% fondo de escala |
Estrés, deformación & error relativo de desplazamiento | ≦1% | ≦1% |
Velocidad de elevación del haz medio | 320 mm/min | 320 mm/min |
Distancia entre placa superior e inferior | 500 mm | 600mm |
Distancia de tracción | 600 mm máx. | 700 mm máx. |
Distancia efectiva entre dos columnas | 380 mm | 380 mm |
Golpe del pistón | 200 mm | 200mm |
Carga del pistón máx.velocidad | 100 mm/min | 120 mm/min |
Diámetro de la muestra redonda | Φ6mm-Φ22 mm | Φ10 mm -Φ32 mm |
Diámetro de muestra plana | 0mm -15 mm | 0mm -20 mm |
La distancia máxima entre la prueba de flexión | 300 mm | 300mm |
Fuente de alimentación | 380 V CA/220 V CA | 380 V CA/220 V CA |
TBTUTM-600CSI | TBTUTM-1000CSI | |
Capacidad： | 600KN | 1000KN |
Grado de precisión: | Grado 1 | Grado 1 |
Error relativo: | ±1% | ±1% |
Rango de medición efectivo： | 1%-100% fondo de escala(medida completa) | 1%-100% fondo de escala(medida completa) |
Rango de medición de deformación | 1%-100% fondo de escala | 1%-100% fondo de escala |
La deformación indica un error relativo | ±1% | ±1% |
Error relativo de desplazamiento | ±1% | ±1% |
Resolución de medición de desplazamiento | 0,001 mm | 0,001 mm |
Error relativo de la tasa de estrés | ±2% | ±2% |
Error relativo del control de la tasa de desplazamiento | ±1% | ±1% |
El rango de ajuste del control de la velocidad de deformación | 0,00025/s-0,0025/s | 0,00025/s-0,0025/s |
El error relativo del control de la velocidad de deformación | ±2% | ±2% |
Estrés, deformación & rango de control de desplazamiento | 0,3%-100% fondo de escala | 0,3%-100% fondo de escala |
Estrés, deformación & error relativo de desplazamiento | ≦1% | ≦1% |
Velocidad de elevación del haz medio | 320 mm/min | 320 mm/min |
Distancia entre placa superior e inferior | 600 mm | 600mm |
Distancia de tracción | 700 mm máx. | 700 mm máx. |
Distancia efectiva entre dos columnas | 375 mm | 455 mm |
Golpe del pistón | 200 mm | 200mm |
Carga del pistón máx.velocidad | 120 mm/min | 100 mm/min |
Diámetro de la muestra redonda | Φ13 milímetro -Φ40 milímetro | Φ14 mm -Φ45 mm |
Diámetro de muestra plana | 0mm -20mm | 0 mm -40 mm |
La distancia máxima entre la prueba de flexión | 300 mm | 300mm |
Fuente de alimentación | 380 V CA/220 V CA | 380 V CA/220 V CA |
