Serie TBTPQL
TBTSCIETECH
Estado de Disponibilidad: | |
---|---|
Esta máquina es ampliamente utilizada para inspeccionar la calidad de carreteras, pavimentos, vías de acceso a aeropuertos, etc.
El perfilador de superficie de carreteras (RSP) de la serie TBTPQL adopta una combinación de sensor láser y acelerómetro para medir el perfil longitudinal;Es un dispositivo de medición continua en tiempo real para recopilar datos sobre el estado del pavimento.
Además de IRI, se puede utilizar RSP con diferentes modulares para medir otros parámetros del pavimento, como SMTD/MPD, RUT, etc., lo que puede hacer nuestro modelo TBTPQL-A/C/D.

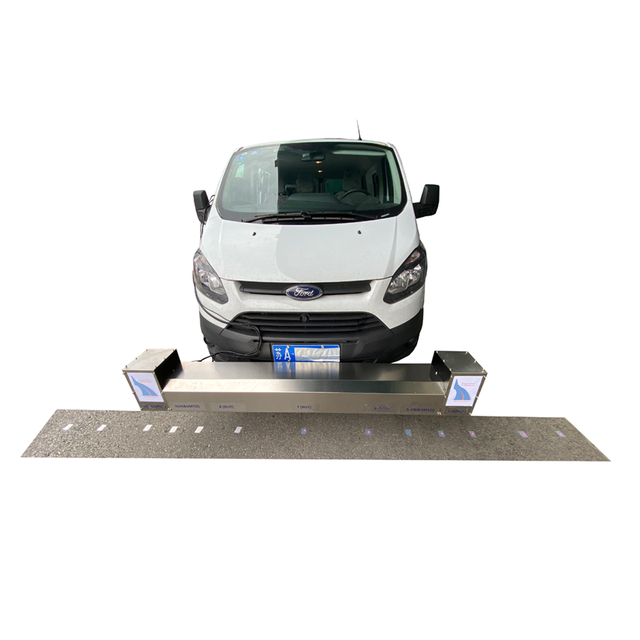

Es un dispositivo de medición continua en tiempo real que se instala en la parte delantera del vehículo, de fácil instalación y operación;
El perfilador de superficie de carreteras (RSP) de la serie TBTPQL se puede equipar junto con dispositivos para realizar mediciones de daños en la carretera, como la detección de grietas (LCMS).
Esta máquina es ampliamente utilizada para inspeccionar la calidad de carreteras, pavimentos, vías de acceso a aeropuertos, etc.
El perfilador de superficie de carreteras (RSP) de la serie TBTPQL adopta una combinación de sensor láser y acelerómetro para medir el perfil longitudinal;Es un dispositivo de medición continua en tiempo real para recopilar datos sobre el estado del pavimento.
Además de IRI, se puede utilizar RSP con diferentes modulares para medir otros parámetros del pavimento, como SMTD/MPD, RUT, etc., lo que puede hacer nuestro modelo TBTPQL-A/C/D.
Es un dispositivo de medición continua en tiempo real que se instala en la parte delantera del vehículo, de fácil instalación y operación;
El perfilador de superficie de carreteras (RSP) de la serie TBTPQL se puede equipar junto con dispositivos para realizar mediciones de daños en la carretera, como la detección de grietas (LCMS).
1. Sistema modular de fácil mantenimiento;
2. Recopilación de datos en tiempo real para IRI, σ, RN, RQI, SMTD, RUT, velocidad, etc.
3. Las pruebas a la velocidad del tráfico permiten medir más rápido y ahorrar tiempo;
4. Visualización de gráficos en tiempo real;
5. Adopta sensores importados de la República de Bielorrusia y EE. UU.;
6. Adopta un acelerómetro importado de USA Lance;
7. Conforme al perfil ASTM E950 Clase 1;
1. Sistema modular de fácil mantenimiento;
2. Recopilación de datos en tiempo real para IRI, σ, RN, RQI, SMTD, RUT, velocidad, etc.
3. Las pruebas a la velocidad del tráfico permiten medir más rápido y ahorrar tiempo;
4. Visualización de gráficos en tiempo real;
5. Adopta sensores importados de la República de Bielorrusia y EE. UU.;
6. Adopta un acelerómetro importado de USA Lance;
7. Conforme al perfil ASTM E950 Clase 1;
NO. | Descripción | Especificación |
1 | Proyecto de prueba | IRI, enfermera registrada, SMTD (MPD) |
2 | Láser (IRI/RUT) | Riftek (de la República de Bielorrusia) |
Láser IRI modelo no. | RF603 125/500 | |
Láser RUT modelo no. | RF603 245/1000 | |
Frecuencia | 9,4 kHz | |
Claridad del piso | 375/745 mm | |
Rango de medición | ±250/500 mm | |
Resolución | <0,05 mm | |
Nivel de protección | IP 67 | |
Exactitud | <0,5 mm | |
3 | láser SMTD | clave |
modelo láser | LK-G400 | |
Claridad del piso | 400 mm | |
Frecuencia de respuesta | 20 kHz | |
Rango de medición | ±100 mm | |
Resolución | 0,05 mm | |
Nivel de protección | IP 67 | |
Linealidad | ±0,1% FS | |
4 | Comunicación | interfaz ethernet |
5 | Sensor de aceleración | Lanza (de EE. UU.) |
Rango de medición | ±10g | |
Resolución | 0.00008g | |
Frecuencia | 0.7~7700Hz | |
6 | sensor de distancia | |
recuento de pulsos | 2000 pulsos/vuelta | |
Nivel de protección | IP54 | |
Precisión de medición | ±0,5 m/km | |
7 | Intervalo de muestreo | ≥1mm |
8 | Precisión de prueba de sección vertical | <0,5 mm |
9 | Longitud de onda de la sección vertical | 1mm~200m |
10 | rango IRI | 0~20m/km |
11 | resolución IRI | 0,1 m/km |
12 | resolución SMTD | 0,01 mm |
13 | Precisión SMTD | 0,05 mm |
14 | Campo de pruebas de huellas de ruedas | 0~200 mm |
15 | Resolución de pruebas de huellas de ruedas | 0,1 mm |
16 | Ancho del carril de sección transversal | 3500 mm |
17 | Tamaño | Parte básica: 1,6 m Parte extraíble: 164 mm |
18 | Velocidad de prueba | |
iri | 0~100 kilómetros por hora | |
smtd | 0~70 km/h | |
Marca hecha por las ruedas | 0~70 km/h |
NO. | Descripción | Especificación |
1 | Proyecto de prueba | IRI, enfermera registrada, SMTD (MPD) |
2 | Láser (IRI/RUT) | Riftek (de la República de Bielorrusia) |
Láser IRI modelo no. | RF603 125/500 | |
Láser RUT modelo no. | RF603 245/1000 | |
Frecuencia | 9,4 kHz | |
Claridad del piso | 375/745 mm | |
Rango de medición | ±250/500 mm | |
Resolución | <0,05 mm | |
Nivel de protección | IP 67 | |
Exactitud | <0,5 mm | |
3 | láser SMTD | clave |
modelo láser | LK-G400 | |
Claridad del piso | 400 mm | |
Frecuencia de respuesta | 20 kHz | |
Rango de medición | ±100 mm | |
Resolución | 0,05 mm | |
Nivel de protección | IP 67 | |
Linealidad | ±0,1% FS | |
4 | Comunicación | interfaz ethernet |
5 | Sensor de aceleración | Lanza (de EE. UU.) |
Rango de medición | ±10g | |
Resolución | 0.00008g | |
Frecuencia | 0.7~7700Hz | |
6 | sensor de distancia | |
recuento de pulsos | 2000 pulsos/vuelta | |
Nivel de protección | IP54 | |
Precisión de medición | ±0,5 m/km | |
7 | Intervalo de muestreo | ≥1mm |
8 | Precisión de prueba de sección vertical | <0,5 mm |
9 | Longitud de onda de la sección vertical | 1mm~200m |
10 | rango IRI | 0~20m/km |
11 | resolución IRI | 0,1 m/km |
12 | resolución SMTD | 0,01 mm |
13 | Precisión SMTD | 0,05 mm |
14 | Campo de pruebas de huellas de ruedas | 0~200 mm |
15 | Resolución de pruebas de huellas de ruedas | 0,1 mm |
16 | Ancho del carril de sección transversal | 3500 mm |
17 | Tamaño | Parte básica: 1,6 m Parte extraíble: 164 mm |
18 | Velocidad de prueba | |
iri | 0~100 kilómetros por hora | |
smtd | 0~70 km/h | |
Marca hecha por las ruedas | 0~70 km/h |
No. | Nombre | Unidad | Cantidad |
1 | Perfilómetro de superficie de carretera
(Sistema de Pruebas de Calidad del Pavimento) | Colocar | 1 |
2 | Libro de instrucciones | Pedazo | 1 |
No. | Nombre | Unidad | Cantidad |
1 | Perfilómetro de superficie de carretera
(Sistema de Pruebas de Calidad del Pavimento) | Colocar | 1 |
2 | Libro de instrucciones | Pedazo | 1 |
