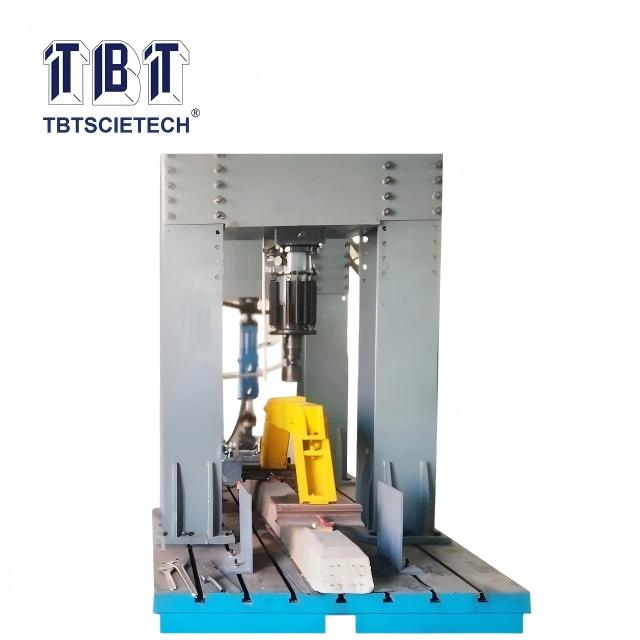

El rTodo el banco de pruebas del sistema de sujeción se basa en los requisitos técnicos del sistema de sujeción del ferrocarril de alta velocidad y el rendimiento mecánico del sistema de sujeción del tránsito ferroviario, y de acuerdo con el Laboratorio clave estatal de tecnología de vías ferroviarias de alta velocidad de la Academia de Ciencias Ferroviarias de China, Inspección y certificación ferroviaria de China del centro La exitosa experiencia de aplicación de las instituciones nacionales de prueba de tránsito ferroviario, como las estaciones de inspección de construcción ferroviaria, ha optimizado el diseño combinado de la tecnología de carga servo electrohidráulica controlada por microcomputadora y la tecnología de carga de fatiga pulsante electrohidráulica. Es la última investigación y desarrollo con alta eficiencia, alta precisión, alta confiabilidad, rendimiento ultra alto. Es también equipos de prueba de rendimiento de sistemas de sujetadores ferroviarios que ahorran energía y son respetuosos con el medio ambiente.
Este sistema es principalmente utilizado en el laboratorio para sEnsayos de rigidez ttica, presin de pandeo, resistencia longitudinal y comportamiento a la fatiga de ferrocarriles de alta velocidad, ferrocarriles de velocidad normal y transporte ferroviario urbano.sentarse de fijación sistemas de ensamblaje, rigidez estática, dinámica y prueba de fatiga de almohadillas debajo del riel (cojines elásticos), prueba de anclaje de tornillo y otros elementos.
El rTodo el banco de pruebas del sistema de sujeción se basa en los requisitos técnicos del sistema de sujeción del ferrocarril de alta velocidad y el rendimiento mecánico del sistema de sujeción del tránsito ferroviario, y de acuerdo con el Laboratorio clave estatal de tecnología de vías ferroviarias de alta velocidad de la Academia de Ciencias Ferroviarias de China, Inspección y certificación ferroviaria de China del centro La exitosa experiencia de aplicación de las instituciones nacionales de prueba de tránsito ferroviario, como las estaciones de inspección de construcción ferroviaria, ha optimizado el diseño combinado de la tecnología de carga servo electrohidráulica controlada por microcomputadora y la tecnología de carga de fatiga pulsante electrohidráulica. Es la última investigación y desarrollo con alta eficiencia, alta precisión, alta confiabilidad, rendimiento ultra alto. Es también equipos de prueba de rendimiento de sistemas de sujetadores ferroviarios que ahorran energía y son respetuosos con el medio ambiente.
Este sistema es principalmente utilizado en el laboratorio para sEnsayos de rigidez ttica, presin de pandeo, resistencia longitudinal y comportamiento a la fatiga de ferrocarriles de alta velocidad, ferrocarriles de velocidad normal y transporte ferroviario urbano.sentarse de fijación sistemas de ensamblaje, rigidez estática, dinámica y prueba de fatiga de almohadillas debajo del riel (cojines elásticos), prueba de anclaje de tornillo y otros elementos.
Incluye principalmente:
1 estación hidráulica de carga combinada de presión y fatiga de pulsaciones
1 plataforma de prueba de fundición
2 juegos de marcos de pórtico de carga dinámica y estática
1 actuador de carga de fatiga por pulsación unidireccional de 250 kN
2 juegos de actuadores de carga servo bidireccionales de tensión y presión de 150 kN
1 juego de sistema de control de carga de fatiga pulsante
1 juego de sistema de control de servo de carga estática
1 juego de medición de fuerza de prueba y sistema de adquisición de datos
1 juego de sensores de medición de desplazamiento de rigidez dinámica y estática
1 juego de herramientas (Método de medición de desplazamiento directo de 4 puntos)
Incluye principalmente:
1 estación hidráulica de carga combinada de presión y fatiga de pulsaciones
1 plataforma de prueba de fundición
2 juegos de marcos de pórtico de carga dinámica y estática
1 actuador de carga de fatiga por pulsación unidireccional de 250 kN
2 juegos de actuadores de carga servo bidireccionales de tensión y presión de 150 kN
1 juego de sistema de control de carga de fatiga pulsante
1 juego de sistema de control de servo de carga estática
1 juego de medición de fuerza de prueba y sistema de adquisición de datos
1 juego de sensores de medición de desplazamiento de rigidez dinámica y estática
1 juego de herramientas (Método de medición de desplazamiento directo de 4 puntos)
Especificación principal:
1, sistema de carga de fatiga pulsante electrohidráulico
Fuerza máxima de ensayo del sistema de fatiga | 250KN |
Exactitud de la fuerza de prueba | ± 1% |
Fluctuación de fuerza de prueba dinámica | ≤ 2% Fs |
Máxima dinámica de trabajo amplitud-frecuencia | 60 mm / 4Hz |
Presión máxima de trabajo del sistema | 20 MPa |
Medición de desplazamiento máximo rango | 150 mm |
Medición de desplazamiento exactitud | Resolución mejor que 0,01 mm Precisión de repetición de ± 0,01 mm Exactitud de la pantalla ± 1% |
rango de frecuencia de trabajo | Stepless continuamente ajustable 2-8Hz |
Máximo desplazamiento pulsante | Stepless continuamente ajustable 800ml / c |
Control de velocidad del husillo principal | Velocidad continua de frecuencia variable Precisión de velocidad estable de 0.1% Tasa de cambio de velocidad de 0.1% Precisión de medición de velocidad de 1 rpm |
Pruebas tiempos de medición | Tecnología electromagnética antiinterferencias. 1 vez / Rdo; Capacidad máxima 108 Apagado preestablecido, almacenamiento automático si corte de energía |
Potencia del motor principal de la estación hidráulica | 22kW |
Ensayos de fatiga canales | 5 canales (puede realizar pruebas de fatiga simultáneas de un solo punto o de múltiples puntos) |
** Observación: Actuador 250KN consultar por separado
2, sistema de carga bidireccional de carga estática servo electrohidráulica
Fuerza de prueba estática máxima | 150kN |
Exactitud de la fuerza de prueba | ± 0,5 % (10-100 % fondo de escala) |
Resolución de la fuerza de prueba | ± 200000 yardas |
Carrera máxima | ± 75 mm Precisión de visualización: 0,5% FS |
Rango de velocidad de carga | 50-600 kN / minuto |
Estructura del actuador | Pistón de sección uniforme, doble vástago, doble acción de tracción y compresión, dotado de bisagra universal; |
3, sistema de control servo electrohidráulico
Resolución de desplazamiento | 0,001 mm |
Rango de medición de desplazamiento | ± 5 mm (carrera total 10 mm) Resolución ± 0,001 mm Precisión no inferior a 0,005 mm; |
Método de instalación del medidor de desplazamiento | Accesorio de base magnética |
Tarjeta de adquisición del sensor de desplazamiento/deformación | 4 canales |
Conectores y cables de señal | 4 juegos |
Modo de control del servosistema | El modo de control de bucle cerrado de fuerza, desplazamiento y deformación se puede cambiar sin problemas; |
Precisión de la fuerza de prueba a velocidad constante | ± 1% del valor de ajuste |
Precisión de la fuerza de prueba constante | ± 1% del valor de ajuste |
Precisión de desplazamiento a velocidad constante | ± 1% del valor de ajuste |
Precisión de desplazamiento constante | ± 1% del valor de ajuste |
Frecuencia máxima de muestreo | 100 MHz |
Controlador A/D, resolución D/A | 16 bits |
Con prueba Función de protección de límite de parámetros. |
4, Marco de carga
Tamaño de la plataforma de fundición | Alrededor de 4000 × 2000 × 300 |
Tamaño del marco del pórtico | Alrededor de 2000 × 550 × 3000 |
Formulario de instalación del actuador | tipo colgante |
Espécimen de prueba formulario de instalación | horizontal |
Especificación principal:
1, sistema de carga de fatiga pulsante electrohidráulico
Fuerza máxima de ensayo del sistema de fatiga | 250KN |
Exactitud de la fuerza de prueba | ± 1% |
Fluctuación de fuerza de prueba dinámica | ≤ 2% Fs |
Máxima dinámica de trabajo amplitud-frecuencia | 60 mm / 4Hz |
Presión máxima de trabajo del sistema | 20 MPa |
Medición de desplazamiento máximo rango | 150 mm |
Medición de desplazamiento exactitud | Resolución mejor que 0,01 mm Precisión de repetición de ± 0,01 mm Exactitud de la pantalla ± 1% |
rango de frecuencia de trabajo | Stepless continuamente ajustable 2-8Hz |
Máximo desplazamiento pulsante | Stepless continuamente ajustable 800ml / c |
Control de velocidad del husillo principal | Velocidad continua de frecuencia variable Precisión de velocidad estable de 0.1% Tasa de cambio de velocidad de 0.1% Precisión de medición de velocidad de 1 rpm |
Pruebas tiempos de medición | Tecnología electromagnética antiinterferencias. 1 vez / Rdo; Capacidad máxima 108 Apagado preestablecido, almacenamiento automático si corte de energía |
Potencia del motor principal de la estación hidráulica | 22kW |
Ensayos de fatiga canales | 5 canales (puede realizar pruebas de fatiga simultáneas de un solo punto o de múltiples puntos) |
** Observación: Actuador 250KN consultar por separado
2, sistema de carga bidireccional de carga estática servo electrohidráulica
Fuerza de prueba estática máxima | 150kN |
Exactitud de la fuerza de prueba | ± 0,5 % (10-100 % fondo de escala) |
Resolución de la fuerza de prueba | ± 200000 yardas |
Carrera máxima | ± 75 mm Precisión de visualización: 0,5% FS |
Rango de velocidad de carga | 50-600 kN / minuto |
Estructura del actuador | Pistón de sección uniforme, doble vástago, doble acción de tracción y compresión, dotado de bisagra universal; |
3, sistema de control servo electrohidráulico
Resolución de desplazamiento | 0,001 mm |
Rango de medición de desplazamiento | ± 5 mm (carrera total 10 mm) Resolución ± 0,001 mm Precisión no inferior a 0,005 mm; |
Método de instalación del medidor de desplazamiento | Accesorio de base magnética |
Tarjeta de adquisición del sensor de desplazamiento/deformación | 4 canales |
Conectores y cables de señal | 4 juegos |
Modo de control del servosistema | El modo de control de bucle cerrado de fuerza, desplazamiento y deformación se puede cambiar sin problemas; |
Precisión de la fuerza de prueba a velocidad constante | ± 1% del valor de ajuste |
Precisión de la fuerza de prueba constante | ± 1% del valor de ajuste |
Precisión de desplazamiento a velocidad constante | ± 1% del valor de ajuste |
Precisión de desplazamiento constante | ± 1% del valor de ajuste |
Frecuencia máxima de muestreo | 100 MHz |
Controlador A/D, resolución D/A | 16 bits |
Con prueba Función de protección de límite de parámetros. |
4, Marco de carga
Tamaño de la plataforma de fundición | Alrededor de 4000 × 2000 × 300 |
Tamaño del marco del pórtico | Alrededor de 2000 × 550 × 3000 |
Formulario de instalación del actuador | tipo colgante |
Espécimen de prueba formulario de instalación | horizontal |
