TBTGPR-MIMO
TBTSCIETECH
Disponibilidad: | |
---|---|

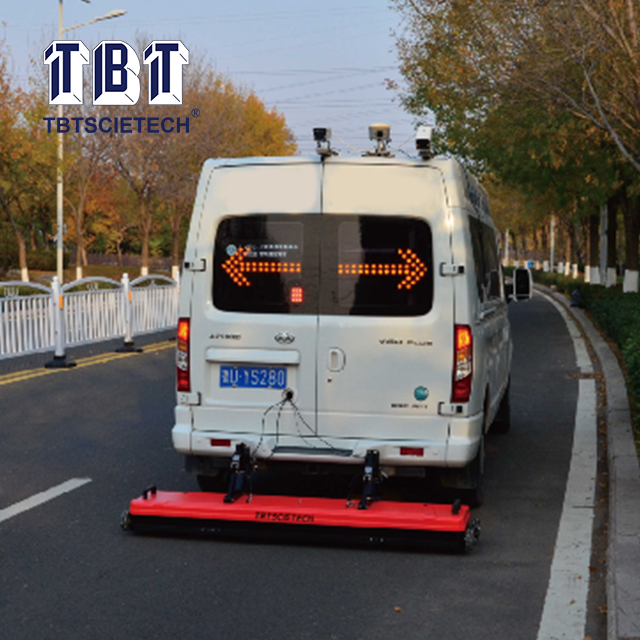

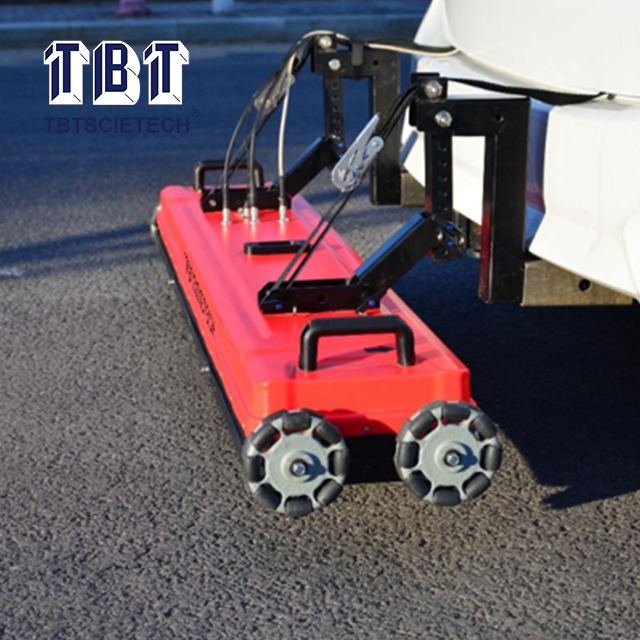

TBTGPR-MIMO 3D GPR Array System es un sistema de detección de entrada múltiple y de salida múltiple integrado controlador-antena, el diseño de la vibración de grado múltiple, el diseño de la vibración de grado militar lo presenta más conveniente y flexible para usar, incluso en entornos complejos, el sistema de radar todavía funciona de manera estable y confiable. La uniformidad de canal perfecta garantiza el buen efecto de imagen y presenta convenientes para el procesamiento de datos y el juicio y la ubicación de las imágenes. Se puede utilizar ampliamente en la detección de imágenes del aeropuerto, túnel, carretera, conservación del agua, puente, ingeniería de servicios públicos, militares y arqueología.
TBTGPR-MIMO 3D GPR Array System es un sistema de detección de entrada múltiple y de salida múltiple integrado controlador-antena, el diseño de la vibración de grado múltiple, el diseño de la vibración de grado militar lo presenta más conveniente y flexible para usar, incluso en entornos complejos, el sistema de radar todavía funciona de manera estable y confiable. La uniformidad de canal perfecta garantiza el buen efecto de imagen y presenta convenientes para el procesamiento de datos y el juicio y la ubicación de las imágenes. Se puede utilizar ampliamente en la detección de imágenes del aeropuerto, túnel, carretera, conservación del agua, puente, ingeniería de servicios públicos, militares y arqueología.
El radar de la serie TBTGPR utiliza ondas electromagnéticas (EM) de alta frecuencia (de baja a alta frecuencia) para adquirir información del subsuelo. TBTGPR detecta cambios en las propiedades de EM (permitividad dieléctrica, conductividad y permeabilidad magnética), que en un entorno geológico, son una función del material del suelo y la roca, el contenido de agua y la densidad aparente. Los datos normalmente se adquieren utilizando antenas colocadas en la superficie del suelo o en el pozo o en el aire. La antena transmisora irradia las ondas EM que se propagan en el subsuelo y se reflejan a partir de los límites en los que hay contrastes de propiedad EM. La antena GPR receptora registra las ondas reflejadas en un rango de tiempo seleccionable. Las profundidades de las interfaces reflectantes se calculan a partir de los tiempos de llegada en los datos de GPR si se puede estimar o medir la velocidad de propagación de EM en el subsuelo.
El radar de la serie TBTGPR utiliza ondas electromagnéticas (EM) de alta frecuencia (de baja a alta frecuencia) para adquirir información del subsuelo. TBTGPR detecta cambios en las propiedades de EM (permitividad dieléctrica, conductividad y permeabilidad magnética), que en un entorno geológico, son una función del material del suelo y la roca, el contenido de agua y la densidad aparente. Los datos normalmente se adquieren utilizando antenas colocadas en la superficie del suelo o en el pozo o en el aire. La antena transmisora irradia las ondas EM que se propagan en el subsuelo y se reflejan a partir de los límites en los que hay contrastes de propiedad EM. La antena GPR receptora registra las ondas reflejadas en un rango de tiempo seleccionable. Las profundidades de las interfaces reflectantes se calculan a partir de los tiempos de llegada en los datos de GPR si se puede estimar o medir la velocidad de propagación de EM en el subsuelo.
1. El controlador de radar y la matriz de antena se integran en tamaño pequeño y peso ligero, presenta un bajo consumo de energía;
2. El cable de red universal se usa para la transmisión de datos, es simple, común y conveniente;
3. Fuente de alimentación CC externa compatible 10V-18V;
4. La matriz de frecuencia única y la matriz de multifrecuencia garantiza completamente varios requisitos de detección;
5. Sistema de antena de matriz MIMO con mayor densidad de antena y una mayor integración otorga un buen efecto de imagen;
6. Detección rápida de procesos y adquisición de datos, mejor uniformidad de canales y datos de perfil con intervalos pares;
7. El software de adquisición en tiempo real se puede instalar en computadoras portátiles u otros terminales portátiles para llevar y uso conveniente;
8. El software de adquisición en tiempo real es con funciones básicas de filtrado, eliminación de desplazamiento cero, eliminación de fondo y imágenes de corte 3D en tiempo real;
9. Sistema Ajuste de manera inteligente los parámetros de radar sin necesidad de operación manual;
10. Pantalla de velocidad del vehículo en tiempo real, alarma excesiva y alarma de señal GPS débil;
11. La función de reproducción de datos permite restaurar completamente el proceso de adquisición;
12. Muestra en tiempo real el perfil de corte a una profundidad especificada en la vía de detección, el resultado de detección es muy claro;
13. Según la información de posición GPS, muestre automáticamente el locus GPS de datos almacenados, corrija la línea de encuesta prevista según el locus, para lograr la detección de cobertura completa;
14. El sistema puede hacer interpolación para las áreas descubiertas entre las líneas de la encuesta para formar datos de cobertura completa, luego generar una imagen panorama.
1. El controlador de radar y la matriz de antena se integran en tamaño pequeño y peso ligero, presenta un bajo consumo de energía;
2. El cable de red universal se usa para la transmisión de datos, es simple, común y conveniente;
3. Fuente de alimentación CC externa compatible 10V-18V;
4. La matriz de frecuencia única y la matriz de multifrecuencia garantiza completamente varios requisitos de detección;
5. Sistema de antena de matriz MIMO con mayor densidad de antena y una mayor integración otorga un buen efecto de imagen;
6. Detección rápida de procesos y adquisición de datos, mejor uniformidad de canales y datos de perfil con intervalos pares;
7. El software de adquisición en tiempo real se puede instalar en computadoras portátiles u otros terminales portátiles para llevar y uso conveniente;
8. El software de adquisición en tiempo real es con funciones básicas de filtrado, eliminación de desplazamiento cero, eliminación de fondo y imágenes de corte 3D en tiempo real;
9. Sistema Ajuste de manera inteligente los parámetros de radar sin necesidad de operación manual;
10. Pantalla de velocidad del vehículo en tiempo real, alarma excesiva y alarma de señal GPS débil;
11. La función de reproducción de datos permite restaurar completamente el proceso de adquisición;
12. Muestra en tiempo real el perfil de corte a una profundidad especificada en la vía de detección, el resultado de detección es muy claro;
13. Según la información de posición GPS, muestre automáticamente el locus GPS de datos almacenados, corrija la línea de encuesta prevista según el locus, para lograr la detección de cobertura completa;
14. El sistema puede hacer interpolación para las áreas descubiertas entre las líneas de la encuesta para formar datos de cobertura completa, luego generar una imagen panorama.

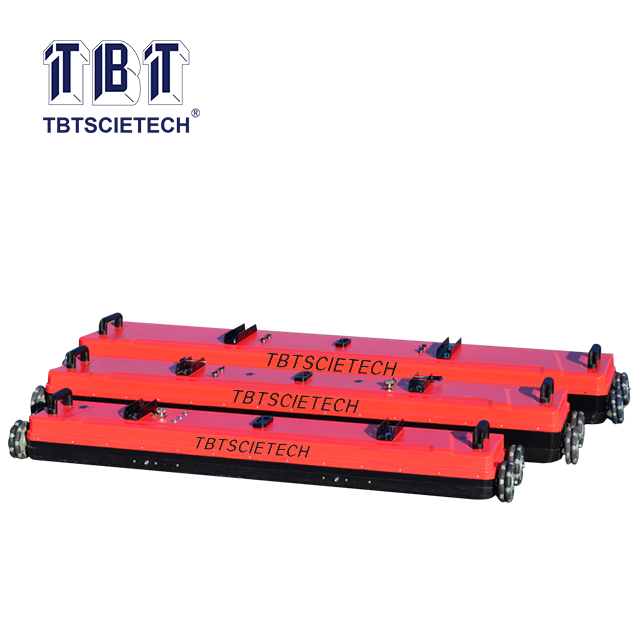

No. | Artículo | Ger-MIMO 900A / 14RS | Ger-MIMO 400A / 10RS | Ger-MIMO 200a / 8rs |
1 | Números de canal | 14 | 10 | 8 |
2 | Profundidad de detección | ≥1.0m | ≥2.5m | ≥4.0m |
3 | Ancho de cobertura | 150 cm | 175 cm | 200 cm |
4 | Detección de velocidad | ≥25 km/h (intervalo de 5 cm para escaneo) | ≥16 km/h (intervalo de 5 cm para escaneo) | ≥20 km/h (intervalo de 5 cm para escaneo) |
5 | Tamaño | 150x30x15cm | 175x32x20cm | 210x45x20cm |
6 | Peso | ≤20 kg | ≤25 kg | ≤30 kg |
7 | Consumo de energía | ≤20w | ≤20w | ≤20w |
8 | Fuente de alimentación | Fuente de alimentación de la batería de litio instalada por el exterior 10V ~ 18V | ||
9 | Tipo de matriz | Matriz de antena MIMO | ||
10 | Bytes a/d | 16 bits | ||
11 | Modo de resultado de detección | Datos de detección en 2-D, porte de imágenes 3D | ||
12 | Ambiente | -20 ℃ ~+50 ℃, temperatura de almacenamiento: -40 ℃ ~+60 ℃ |
Tipos de antena | Frecuencia central | Ancho de pulso | Rango de profundidad | Profundidad de referencia | Aplicaciones de antena |
Antena de acoplamiento de tierra | 900MHz | 1.1ns | 0.5 ~ 1.5m | 0.7m | Inspección de calidad de revestimiento/colocación de túneles, inspección de enfermedades del lecho de carreteras, detección de la estructura del edificio |
400MHz | 2.5ns | 1 ~ 4m | 2.5m | Inspección de calidad de revestimiento/colocación de túneles, detección de enfermedades del lecho de carreteras, detección de servicios públicos, conservación del agua y detección de ingeniería hidroeléctrica | |
200MHz | 5ns | 1 ~ 6m | 4m | Detección de enfermedades del lecho de carreteras, inspección de calidad invertida, detección de servicios públicos, conservación del agua e ingeniería hidroeléctrica, Servicio Geológico | |
Nota importante: La profundidad de penetración de la antena está estrechamente relacionada con la conductividad del medio, cuanto mayor es la conductividad, menor es la profundidad de penetración de la antena. La profundidad de penetración caerá bruscamente en arcilla húmeda. La profundidad de penetración anterior está en condición absoluta del valor teórico; |
