TBTGPR-40
TBTSCIETECH
Disponibilidad: | |
---|---|
Aplicación del sistema TBTGPR-40:
Inspección de calidad de la pista de la pista y la pista del aeropuerto
Ciudades del subsuelo de City Road y detección de enfermedades
Detección de tuberías de servicios públicos
Inspección del túnel y ferrocarril

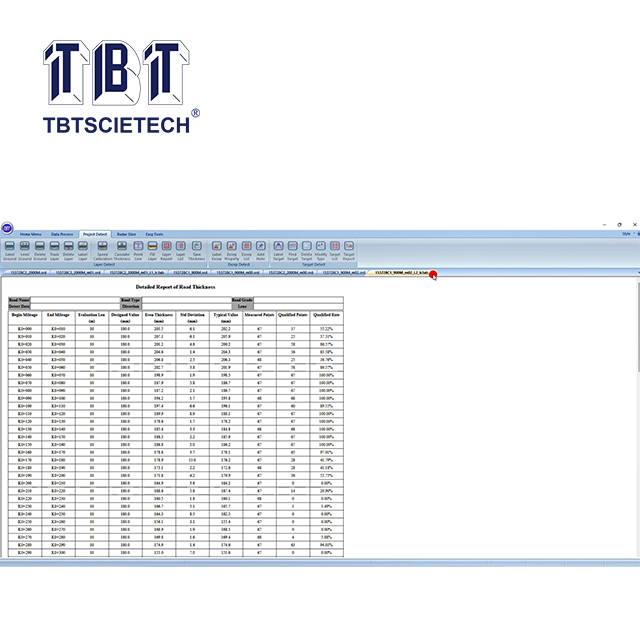

Espesor de la capa de asfalto pavimento , espesor de capa estructural y detección de enfermedades
Espesor de la capa estructural de la carretera y detección de enfermedades del lecho de carreteras
Características:
1, los canales funcionan independientemente y simultáneamente sin interferencia mutua. Significa varios radares de un solo canal que funcionan al mismo tiempo ( control superior de tiempo compartido), lo que mejora enormemente la eficiencia de detección.
2, se puede seleccionar libremente la buena flexibilidad y compatibilidad, los números de canales y la frecuencia de la antena.
3, el sistema identifica automáticamente la antena y realiza la configuración de los parámetros.
4, el sistema guarda datos originales y datos en el campo .
5, el codificador de vehículos y el codificador de antena son opcionales.
6, estructura del controlador 2U diseñada con conexión de terminales externos por puerto serie (RS232), RJ45, USB , etc.

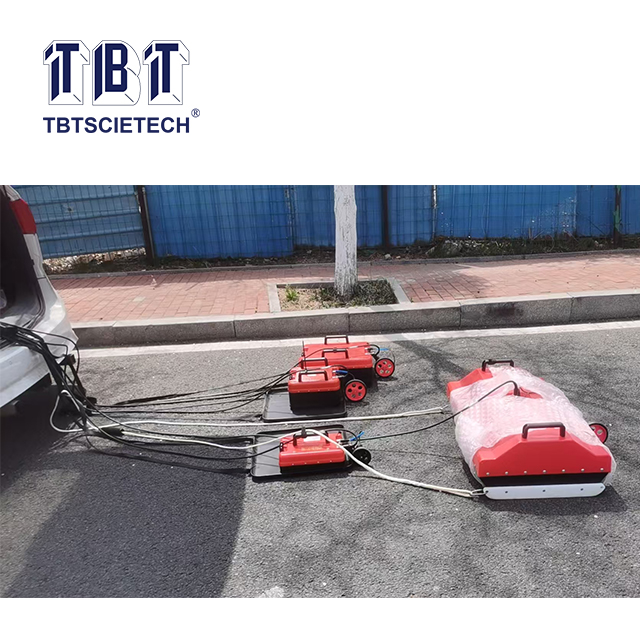

7, el remolque de la antena está diseñado con ruedas de neumáticos, puede avanzar, hacia atrás o girar otras direcciones. El remolque está hecho con cubierta de resistencia al desgaste y la parte inferior garantiza completamente que los radares funcionen de manera segura a una velocidad de alrededor de 70 km/h. El tamaño del remolque de diseño compacto es 1960x1155x530 mm.
Aplicación del sistema TBTGPR-40:
Inspección de calidad de la pista de la pista y la pista del aeropuerto
Ciudades del subsuelo de City Road y detección de enfermedades
Detección de tuberías de servicios públicos
Inspección del túnel y ferrocarril
Espesor de la capa de asfalto pavimento , espesor de capa estructural y detección de enfermedades
Espesor de la capa estructural de la carretera y detección de enfermedades del lecho de carreteras
Características:
1, los canales funcionan independientemente y simultáneamente sin interferencia mutua. Significa varios radares de un solo canal que funcionan al mismo tiempo ( control superior de tiempo compartido), lo que mejora enormemente la eficiencia de detección.
2, se puede seleccionar libremente la buena flexibilidad y compatibilidad, los números de canales y la frecuencia de la antena.
3, el sistema identifica automáticamente la antena y realiza la configuración de los parámetros.
4, el sistema guarda datos originales y datos en el campo .
5, el codificador de vehículos y el codificador de antena son opcionales.
6, estructura del controlador 2U diseñada con conexión de terminales externos por puerto serie (RS232), RJ45, USB , etc.
7, el remolque de la antena está diseñado con ruedas de neumáticos, puede avanzar, hacia atrás o girar otras direcciones. El remolque está hecho con cubierta de resistencia al desgaste y la parte inferior garantiza completamente que los radares funcionen de manera segura a una velocidad de alrededor de 70 km/h. El tamaño del remolque de diseño compacto es 1960x1155x530 mm.
Controlador | GPR-40 |

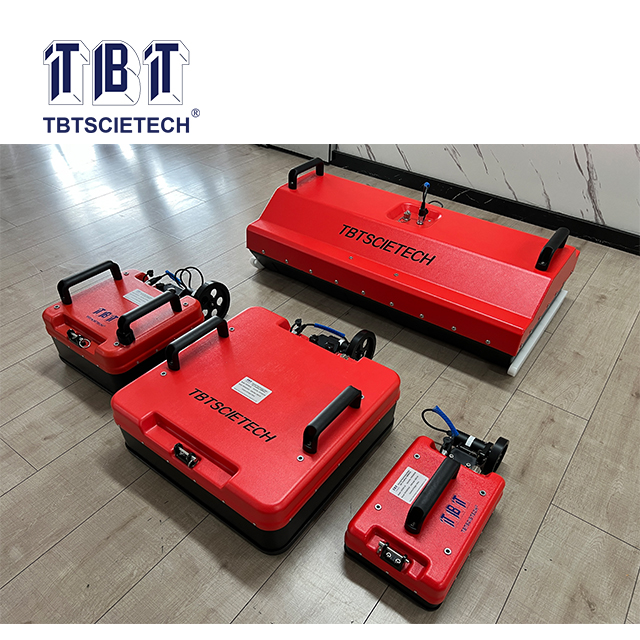

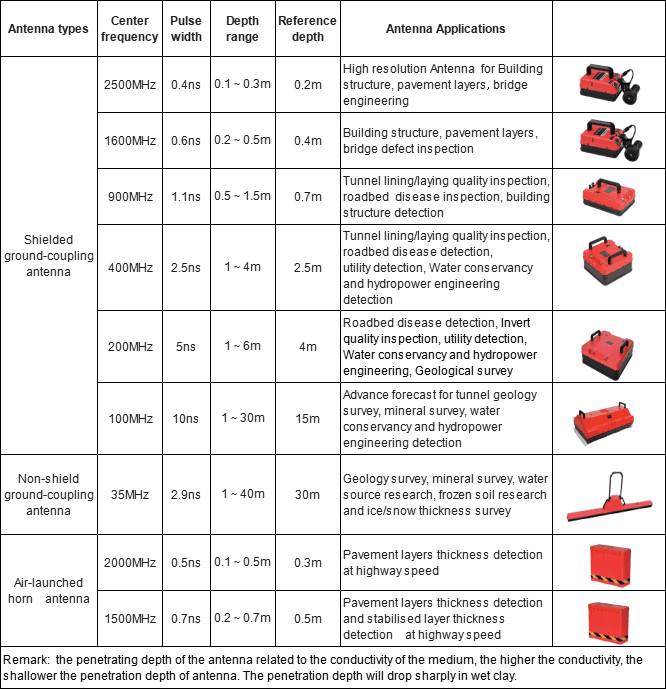

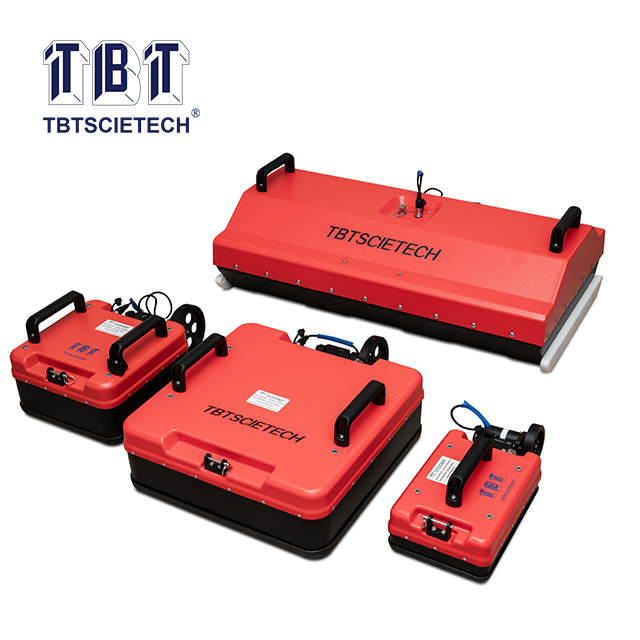

Antena compatible | Antenas de la serie GPR |
canal de trabajo | 4 canales (se pueden personalizar max. Hasta 12 canales) |
aceptar GPS | Por puerto serie RS232, acepta el formato de datos GPGGA |
Modo de visualización | Color falso, nivel de gris, ondas apiladas y ola de apilamiento de color |
Fuente de alimentación | Fuente de alimentación externa, 18V ~ 27V |
Consumen de poder | ≤80W |
Tamaño | 435 mm × 350 mm × 85 mm |
Peso | ≤6kg |
Temperatura de trabajo | -20 ℃ ~+50 ℃ |
Temperatura de almacenamiento | -40 ℃ ~+60 ℃ |
Humedad de trabajo | <95%, no condensado |
nivel impermeable | IP65 |
Recopilación de datos | |
Formato de datos | Ger (SRD) |
Bits de ADC | 16 bits |
La velocidad de escaneo máximo | 512 escaneo/s (el número de puntos de muestreo es 512) |
Número de puntos de muestreo | 256, 512, 1024, 2048, 4096, 8192 |
Frecuencia de transmisión máxima | 800 kHz |
Modo de recolección | Modo de tiempo, modo de distancia y modo de medición de punto |
Rango de viento de tiempo | 1 ~ 8000ns |
Rango de ganancia | -10dB ~ 160dB |
Número de puntos de ajuste de ganancia | 9 piezas |
Funciones de procesamiento en tiempo real | Desviación cero de corrección, filtrado de FIR, filtrado IIR, eliminación de fondo, promedio entre formas, datos superiores |
Terminales de instalación exterior | |
Transmisión de datos | USB 3.0 |
GPS | Puerto serie (rs232) |
control | Puerto de red RJ45 |
Control principal | Zócalo de aviación de 8 pines |
Controlador | GPR-40 |
Antena compatible | Antenas de la serie GPR |
canal de trabajo | 4 canales (se pueden personalizar max. Hasta 12 canales) |
aceptar GPS | Por puerto serie RS232, acepta el formato de datos GPGGA |
Modo de visualización | Color falso, nivel de gris, ondas apiladas y ola de apilamiento de color |
Fuente de alimentación | Fuente de alimentación externa, 18V ~ 27V |
Consumen de poder | ≤80W |
Tamaño | 435 mm × 350 mm × 85 mm |
Peso | ≤6kg |
Temperatura de trabajo | -20 ℃ ~+50 ℃ |
Temperatura de almacenamiento | -40 ℃ ~+60 ℃ |
Humedad de trabajo | <95%, no condensado |
nivel impermeable | IP65 |
Recopilación de datos | |
Formato de datos | Ger (SRD) |
Bits de ADC | 16 bits |
La velocidad de escaneo máximo | 512 escaneo/s (el número de puntos de muestreo es 512) |
Número de puntos de muestreo | 256, 512, 1024, 2048, 4096, 8192 |
Frecuencia de transmisión máxima | 800 kHz |
Modo de recolección | Modo de tiempo, modo de distancia y modo de medición de punto |
Rango de viento de tiempo | 1 ~ 8000ns |
Rango de ganancia | -10dB ~ 160dB |
Número de puntos de ajuste de ganancia | 9 piezas |
Funciones de procesamiento en tiempo real | Desviación cero de corrección, filtrado de FIR, filtrado IIR, eliminación de fondo, promedio entre formas, datos superiores |
Terminales de instalación exterior | |
Transmisión de datos | USB 3.0 |
GPS | Puerto serie (rs232) |
control | Puerto de red RJ45 |
Control principal | Zócalo de aviación de 8 pines |
Funciones y características de software GPR-40:

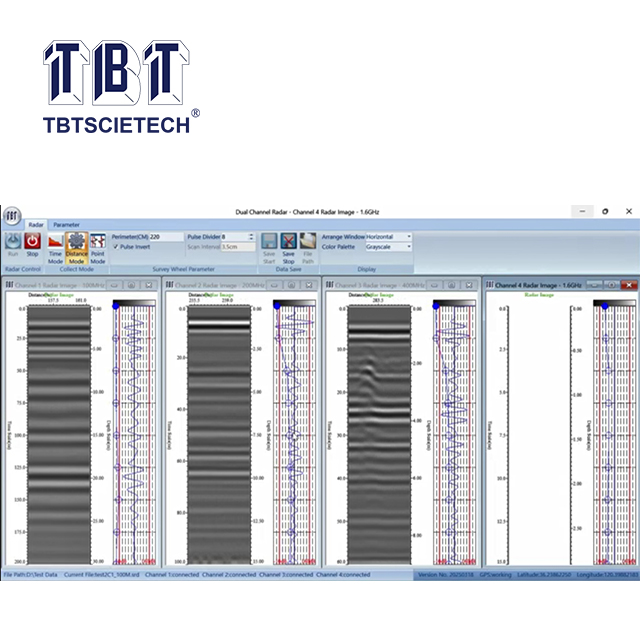

1) La adquisición y visualización de 4 canales simultáneamente en varios modos opcionales, como mosaico, cascada o un canal individualmente.
2) Varios métodos de detección disponibles, como la medición continua o los métodos de detección de activación de distancia.
3) Se pueden seleccionar varios métodos de procesamiento de datos para resaltar las características de la señal del objetivo detectado.
4) Los datos originales y los datos en el campo se guardan al mismo tiempo para evitar la invalidación de datos causada por la incompletra.

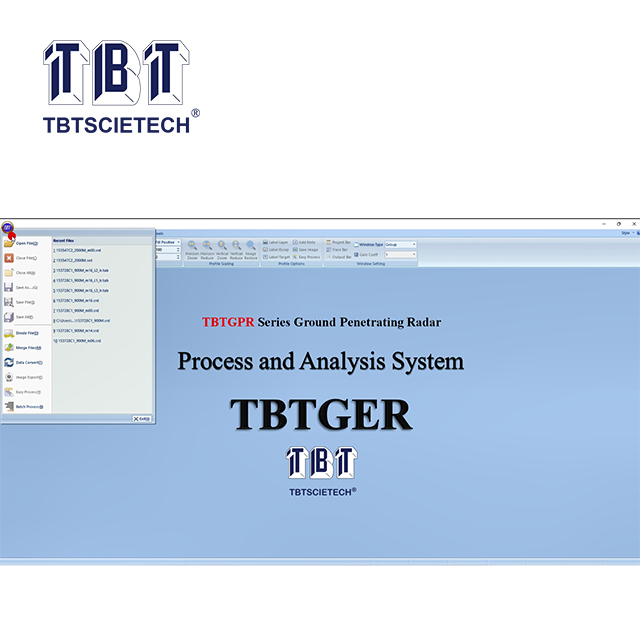

5) El formato de datos es totalmente compatible con el formato de datos de radar general GER, el software GER2.0 se utiliza para el procesamiento de datos con funciones potentes e interfaz amigable.
6) El software de adquisición en tiempo real se puede instalar en computadoras portátiles u otros terminales portátiles para acarreo conveniente.
Funciones y características de software GPR-40:
1) La adquisición y visualización de 4 canales simultáneamente en varios modos opcionales, como mosaico, cascada o un canal individualmente.
2) Varios métodos de detección disponibles, como la medición continua o los métodos de detección de activación de distancia.
3) Se pueden seleccionar varios métodos de procesamiento de datos para resaltar las características de la señal del objetivo detectado.
4) Los datos originales y los datos en el campo se guardan al mismo tiempo para evitar la invalidación de datos causada por la incompletra.
5) El formato de datos es totalmente compatible con el formato de datos de radar general GER, el software GER2.0 se utiliza para el procesamiento de datos con funciones potentes e interfaz amigable.
6) El software de adquisición en tiempo real se puede instalar en computadoras portátiles u otros terminales portátiles para acarreo conveniente.
