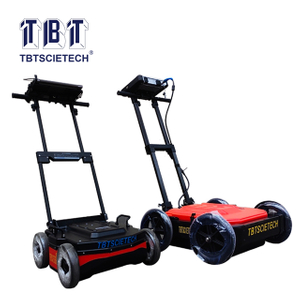

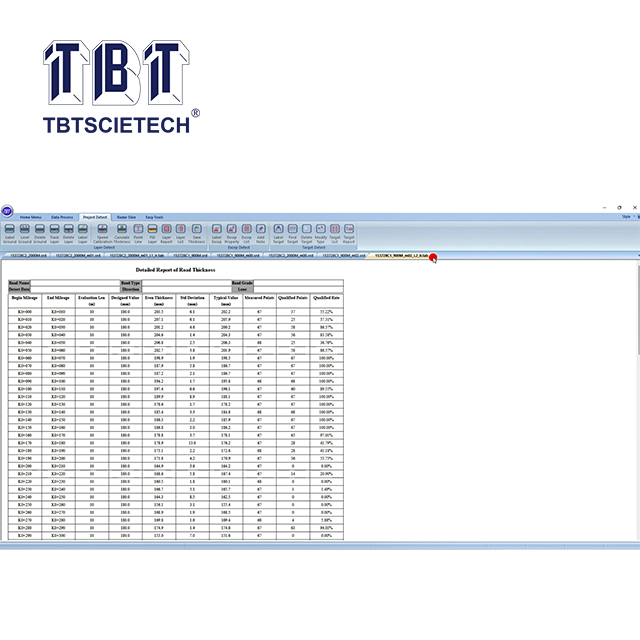

Serie TBTGPR
TBTSCIETECH
| Disponibilidad: | |
|---|---|

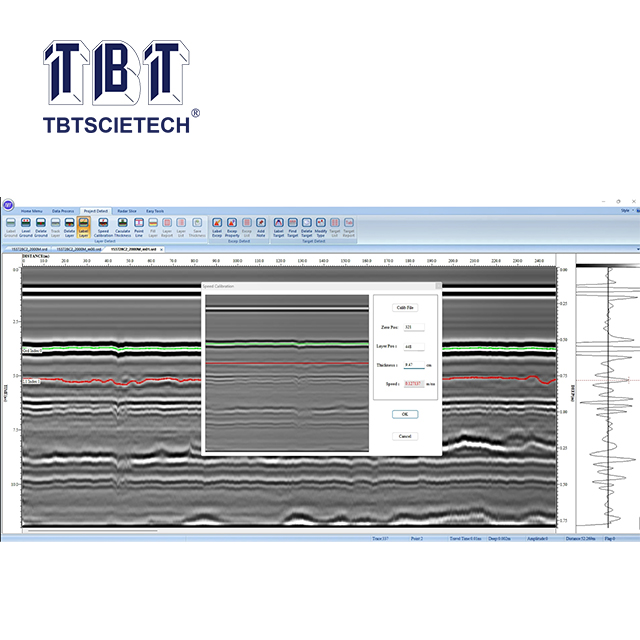

El radar de la serie TBTGPR utiliza ondas electromagnéticas (EM) de alta frecuencia (de baja a alta frecuencia) para adquirir información del subsuelo. TBTGPR detecta cambios en las propiedades de EM (permitividad dieléctrica, conductividad y permeabilidad magnética), que en un entorno geológico, son una función del material del suelo y la roca, el contenido de agua y la densidad aparente. Los datos normalmente se adquieren utilizando antenas colocadas en la superficie del suelo o en el pozo o en el aire. La antena transmisora irradia las ondas EM que se propagan en el subsuelo y se reflejan a partir de los límites en los que hay contrastes de propiedad EM. La antena GPR receptora registra las ondas reflejadas en un rango de tiempo seleccionable. Las profundidades de las interfaces reflectantes se calculan a partir de los tiempos de llegada en los datos de GPR si se puede estimar o medir la velocidad de propagación de EM en el subsuelo.
El radar de la serie TBTGPR utiliza ondas electromagnéticas (EM) de alta frecuencia (de baja a alta frecuencia) para adquirir información del subsuelo. TBTGPR detecta cambios en las propiedades de EM (permitividad dieléctrica, conductividad y permeabilidad magnética), que en un entorno geológico, son una función del material del suelo y la roca, el contenido de agua y la densidad aparente. Los datos normalmente se adquieren utilizando antenas colocadas en la superficie del suelo o en el pozo o en el aire. La antena transmisora irradia las ondas EM que se propagan en el subsuelo y se reflejan a partir de los límites en los que hay contrastes de propiedad EM. La antena GPR receptora registra las ondas reflejadas en un rango de tiempo seleccionable. Las profundidades de las interfaces reflectantes se calculan a partir de los tiempos de llegada en los datos de GPR si se puede estimar o medir la velocidad de propagación de EM en el subsuelo.
Controlador GPR | Controlador de canal d uAl (máx. Hasta 8 canales) |
canal de trabajo | 2 canales (equipar con laptop) |
Bits de ADC | 16 bits |
La velocidad de escaneo máximo | 512 escaneo/s (el número de puntos de muestreo es 512) |
Número de puntos de muestreo | 256, 512, 1024, 2048, 4096, 8192 |
Frecuencia de transmisión máxima | 800 kHz |
Modos de recolección | Modo de tiempo, modo de distancia y modo de medición de punto |
Rango de viento de tiempo | 1 ~ 8000ns |
Rango de ganancia | -10dB ~ 160dB |
Funciones de procesamiento en tiempo real | Desviación cero de corrección, filtrado de FIR, filtrado IIR, eliminación de fondo, promedio entre formas, datos superiores |

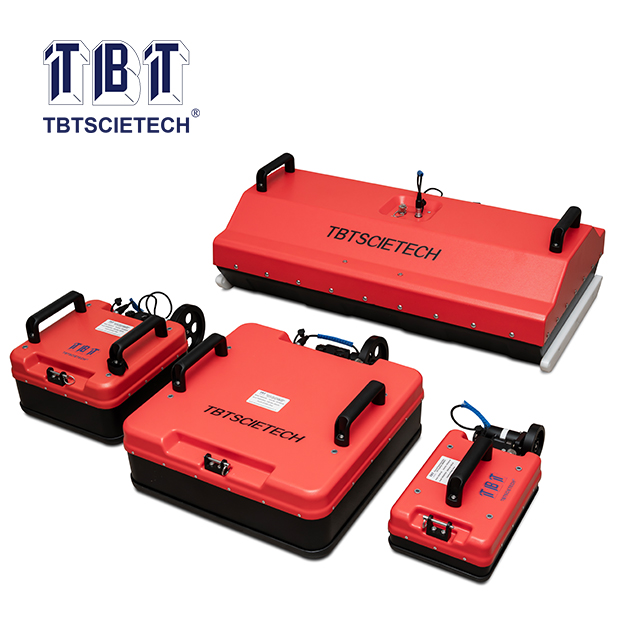

Tipos de antena | Frecuencia central | Ancho de pulso | Rango de profundidad | Profundidad de referencia | Aplicaciones de antena |

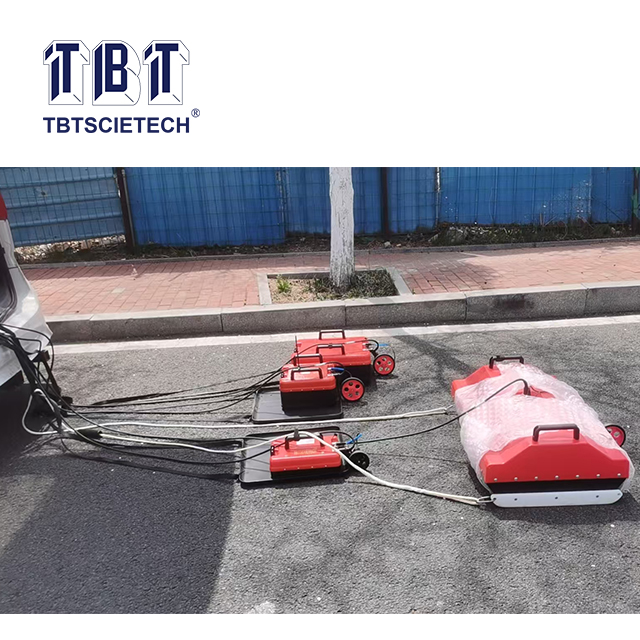

Antena de acoplamiento de tierra protegida | 2500MHz | 0.4ns | 0.1 ~ 0.3m | 0.2m | Estructura del edificio, capas de pavimento, ingeniería de puentes |
1600MHz | 0.6ns | 0.2 ~ 0.5m | 0.4m | Estructura del edificio, capas de pavimento, inspección de defectos del puente | |

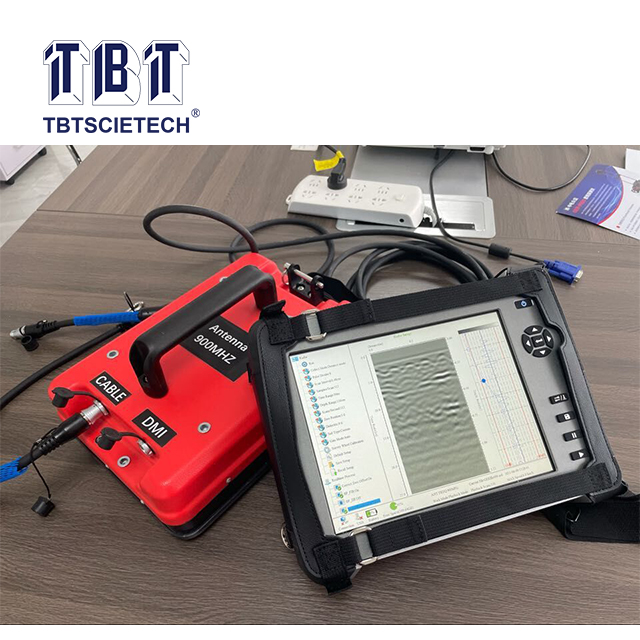

900MHz | 1.1ns | 0.5 ~ 1.5m | 0.7m | Inspección de calidad de revestimiento/colocación de túneles, inspección de enfermedades del lecho de carreteras | |
400MHz | 2.5ns | 1 ~ 4m | 2.5m | Inspección de calidad de revestimiento/colocación de túneles, detección de enfermedades del lecho de carreteras, detección de servicios públicos, conservación del agua y detección de ingeniería hidroeléctrica | |
200MHz | 5ns | 1 ~ 6m | 4m | Detección de enfermedades del lecho de carreteras, inspección de calidad invertida, detección de servicios públicos, conservación del agua e ingeniería hidroeléctrica, Servicio Geológico | |
100MHz | 10ns | 1 ~ 30m | 15m | Pronóstico anticipado para la encuesta de geología del túnel, encuesta mineral, conservación del agua y detección de ingeniería hidroeléctrica | |
Antena de acoplamiento de tierra que no | 35MHz | 2.9ns | 1 ~ 40m | 30m | Encuesta de geología, encuesta mineral, investigación de fuentes de agua, investigación de suelos congelados y encuesta |

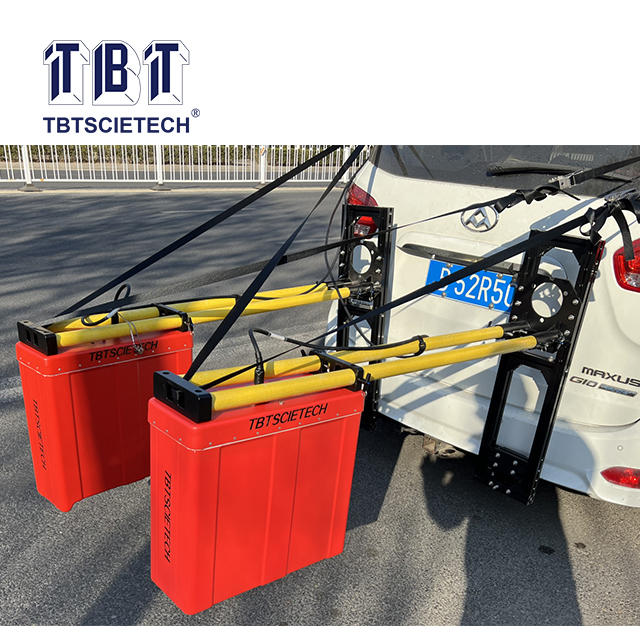

Antena de bocina de acoplamiento de aire | 2000MHz | 0.5ns | 0.1 ~ 0.5m | 0.3m | Detección de espesor de capas de pavimento a la velocidad de la carretera |
1500MHz | 0.7ns | 0.2 ~ 0.7m | 0.5m | Detección de espesor de capas de pavimento y detección de espesor de capa estabilizada a la velocidad de la carretera | |
Nota importante: La profundidad de penetración de la antena está estrechamente relacionada con la conductividad del medio, cuanto mayor es la conductividad, menor es la profundidad de penetración de la antena. La profundidad de penetración caerá bruscamente en arcilla húmeda. La profundidad de penetración anterior está en condición absoluta del valor teórico; | |||||
Controlador GPR | Controlador de canal d uAl (máx. Hasta 8 canales) |
canal de trabajo | 2 canales (equipar con laptop) |
Bits de ADC | 16 bits |
La velocidad de escaneo máximo | 512 escaneo/s (el número de puntos de muestreo es 512) |
Número de puntos de muestreo | 256, 512, 1024, 2048, 4096, 8192 |
Frecuencia de transmisión máxima | 800 kHz |
Modos de recolección | Modo de tiempo, modo de distancia y modo de medición de punto |
Rango de viento de tiempo | 1 ~ 8000ns |
Rango de ganancia | -10dB ~ 160dB |
Funciones de procesamiento en tiempo real | Desviación cero de corrección, filtrado de FIR, filtrado IIR, eliminación de fondo, promedio entre formas, datos superiores |
Tipos de antena | Frecuencia central | Ancho de pulso | Rango de profundidad | Profundidad de referencia | Aplicaciones de antena |
Antena de acoplamiento de tierra protegida | 2500MHz | 0.4ns | 0.1 ~ 0.3m | 0.2m | Estructura del edificio, capas de pavimento, ingeniería de puentes |
1600MHz | 0.6ns | 0.2 ~ 0.5m | 0.4m | Estructura del edificio, capas de pavimento, inspección de defectos del puente | |
900MHz | 1.1ns | 0.5 ~ 1.5m | 0.7m | Inspección de calidad de revestimiento/colocación de túneles, inspección de enfermedades del lecho de carreteras | |
400MHz | 2.5ns | 1 ~ 4m | 2.5m | Inspección de calidad de revestimiento/colocación de túneles, detección de enfermedades del lecho de carreteras, detección de servicios públicos, conservación del agua y detección de ingeniería hidroeléctrica | |
200MHz | 5ns | 1 ~ 6m | 4m | Detección de enfermedades del lecho de carreteras, inspección de calidad invertida, detección de servicios públicos, conservación del agua e ingeniería hidroeléctrica, Servicio Geológico | |
100MHz | 10ns | 1 ~ 30m | 15m | Pronóstico anticipado para la encuesta de geología del túnel, encuesta mineral, conservación del agua y detección de ingeniería hidroeléctrica | |
Antena de acoplamiento de tierra que no | 35MHz | 2.9ns | 1 ~ 40m | 30m | Encuesta de geología, encuesta mineral, investigación de fuentes de agua, investigación de suelos congelados y encuesta |
Antena de bocina de acoplamiento de aire | 2000MHz | 0.5ns | 0.1 ~ 0.5m | 0.3m | Detección de espesor de capas de pavimento a la velocidad de la carretera |
1500MHz | 0.7ns | 0.2 ~ 0.7m | 0.5m | Detección de espesor de capas de pavimento y detección de espesor de capa estabilizada a la velocidad de la carretera | |
Nota importante: La profundidad de penetración de la antena está estrechamente relacionada con la conductividad del medio, cuanto mayor es la conductividad, menor es la profundidad de penetración de la antena. La profundidad de penetración caerá bruscamente en arcilla húmeda. La profundidad de penetración anterior está en condición absoluta del valor teórico; | |||||
