¿Para qué se utiliza un probador de aglomerante asfáltico?

La falla del pavimento conlleva enormes riesgos financieros y estructurales para los municipios y los contratistas privados. La caída de las temperaturas, el intenso tráfico y el envejecimiento ambiental atacan constantemente las superficies de las carreteras. Estos factores conducen directamente a la formación de roderas prematuras, fatiga estructural y agrietamiento térmico transversal. Estas fallas causan graves interrupciones en el tráfico y obligan a los departamentos de carreteras a realizar reparaciones de emergencia. A menudo, estos defectos se deben a un contenido inadecuado de aglutinante asfáltico o a malas propiedades reológicas dentro del propio asfalto líquido.

Los laboratorios de pruebas de materiales y los gerentes de control de calidad y control de calidad enfrentan un desafío diario distinto. Deben caracterizar con precisión la Mezcla Asfáltica en Caliente (HMA) para lograr un diseño de mezcla adecuado. Este diseño debe cumplir con estrictas especificaciones del Departamento de Transporte (DOT) y Superpave antes de comenzar la pavimentación. Necesita equipos precisos y confiables para validar estos materiales en la planta y en el laboratorio. Un probador de aglomerante asfáltico sirve como categoría principal de equipo para este propósito exacto. Los laboratorios utilizan estos dispositivos especializados para el control de calidad diario durante la producción y el análisis forense avanzado de pavimentos defectuosos.

Control de llave

• Aplicación principal: Los probadores de aglomerantes asfálticos se utilizan principalmente para determinar el contenido exacto de aglutinante en mezclas de HMA y para medir las propiedades mecánicas y reológicas del aglutinante en diversas condiciones ambientales.

• El cumplimiento no es negociable: la selección de equipos debe estar estrictamente alineada con los estándares de prueba actuales de AASHTO y ASTM (por ejemplo, Superpave Performance Grading) para garantizar la validez de los datos para proyectos estatales y federales.

• Diversidad de equipos: el término abarca múltiples dispositivos especializados, incluidos hornos de encendido, reómetros de corte dinámico (DSR) y reómetros de haz de flexión (BBR), cada uno de los cuales sirve para una fase distinta de caracterización de aglutinantes y validación del diseño de mezclas.

¿Qué hace un probador de carpetas asfálticas?

Medir el contenido y la gradación del aglomerante asfáltico

Medir el porcentaje exacto de ligante asfáltico en una mezcla es absolutamente necesario para la supervivencia del pavimento. El contenido de aglutinante influye directamente en la densidad final del pavimento, la durabilidad a largo plazo, los huecos de aire objetivo y la trabajabilidad de la construcción para el equipo de pavimentación. Si una mezcla contiene demasiado aglutinante, se vuelve demasiado plástica y susceptible a fuertes roderas bajo el tráfico de camiones pesados. Si carece de suficiente aglutinante, el pavimento se vuelve quebradizo y se agrietará prematuramente bajo cargas de tráfico estándar. Los laboratorios modernos dependen en gran medida de un probador de aglomerante asfáltico para verificar estos porcentajes con precisión.

Históricamente, los técnicos utilizaban métodos de extracción con disolventes químicos que implicaban sustancias químicas peligrosas como el tricloroetileno (TCE). Hoy en día, la industria se ha desplazado casi por completo hacia métodos de ignición modernos. Los hornos de encendido queman completamente el aglutinante a temperaturas extremas, normalmente alrededor de 538 grados centígrados. Miden la pérdida de masa resultante para determinar el porcentaje exacto de aglutinante. Este proceso deja intacto el agregado desnudo. Luego, los técnicos tamizan el material restante para evaluar la granulometría del agregado. Este método de prueba sin disolventes mejora enormemente la seguridad del laboratorio al eliminar los vapores tóxicos. También garantiza un estricto cumplimiento medioambiental al eliminar la costosa eliminación de residuos químicos peligrosos.

Medir las propiedades del aglomerante asfáltico

El aglutinante asfáltico se comporta de manera diferente a diferentes temperaturas. Las pruebas miden propiedades como la viscosidad, la elasticidad y la resistencia a la deformación. El sistema Superpave Performance Grading (PG) utiliza estas propiedades para ayudar a seleccionar aglutinantes para diferentes climas.

Los aglutinantes utilizados en climas fríos necesitan suficiente flexibilidad para resistir el agrietamiento, mientras que los aglutinantes utilizados en climas cálidos necesitan una buena resistencia a la formación de surcos. Estas pruebas ayudan a los ingenieros a seleccionar ligantes asfálticos adecuados para la temperatura local.

Evaluar el desempeño del pavimento asfáltico

Los laboratorios utilizan pruebas de envejecimiento para comprender cómo puede funcionar el ligante asfáltico con el tiempo. Los hornos rodantes de película delgada (RTFO) simulan el envejecimiento a corto plazo durante la mezcla y pavimentación de asfalto, mientras que los recipientes de envejecimiento a presión (PAV) simulan el envejecimiento a largo plazo en servicio.

Después del envejecimiento, el aglutinante se puede probar para detectar problemas comunes del pavimento, como surcos por alta temperatura, grietas por fatiga y grietas por baja temperatura. Estas pruebas ayudan a los ingenieros a evaluar el rendimiento del aglutinante a largo plazo.

Tipos de equipos de prueba de aglomerantes asfálticos

Hornos de encendido de asfalto

Los hornos de ignición de asfalto miden el contenido de aglutinante y la gradación de agregados en muestras de HMA. El horno quema el ligante asfáltico a altas temperaturas y mide la pérdida de peso resultante. Un sistema de pesaje interno calcula automáticamente el porcentaje de aglutinante, lo que reduce el trabajo manual y mejora la eficiencia de las pruebas. El agregado restante se puede utilizar luego para pruebas de gradación.

Reómetros de corte dinámico (DSR)

Los reómetros de corte dinámico miden el módulo de corte complejo y el ángulo de fase de los aglomerantes asfálticos. Prueban materiales principalmente a temperaturas altas e intermedias. El DSR caracteriza el comportamiento viscoso y elástico bajo carga de tráfico simulada. Estos datos ayudan a los ingenieros a predecir el potencial de ahuellamiento en asfalto fresco y la susceptibilidad al agrietamiento por fatiga en asfalto envejecido. El dispositivo aplica una fuerza de torsión oscilante a una pequeña muestra de aglutinante intercalada entre dos placas de metal con temperatura controlada.

Los técnicos deben seguir un estricto proceso de preparación de muestras para garantizar lecturas DSR precisas. Los pasos incluyen:

1. Calienta el asfalto líquido hasta que se vuelva lo suficientemente fluido como para verterlo fácilmente.

2. Vierta la carpeta en moldes de silicona especializados para formar pequeños botones.

3. Coloque la muestra enfriada en la placa Peltier inferior del reómetro.

4. Baje el eje superior hasta el espacio de ajuste designado (normalmente 0,05 mm por encima del espacio de prueba final).

5. Recorte el exceso de aglutinante al ras del borde del eje con una espátula caliente.

6. Baje el eje hasta el espacio de prueba final para crear un cilindro perfecto con un ligero abultamiento hacia afuera.

Reómetros de haz de flexión (BBR) y probadores de tensión directa

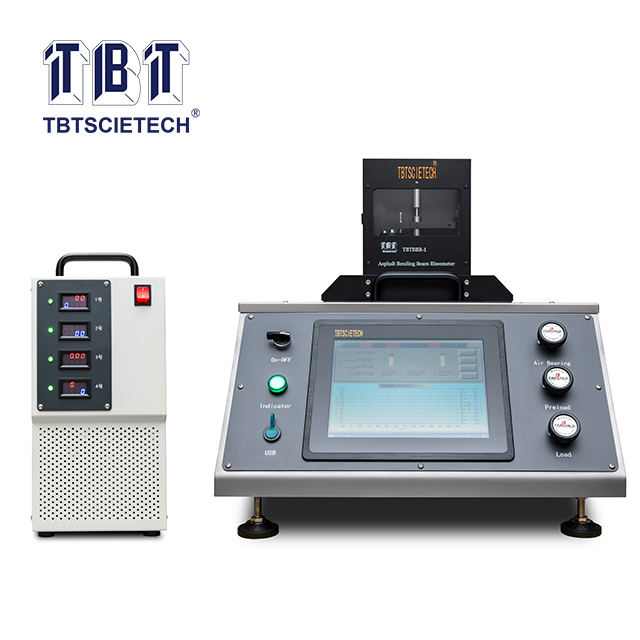

Los reómetros de viga de flexión (BBR) miden la rigidez y flexibilidad de los ligantes asfálticos a bajas temperaturas. El BBR aplica una carga constante a una pequeña muestra de asfalto y mide cuánto se dobla con el tiempo.

Los probadores de tensión directa extraen una muestra de asfalto hasta que se rompe. Ambas pruebas ayudan a los laboratorios a evaluar el riesgo de agrietamiento a baja temperatura y seleccionar aglutinantes adecuados para climas fríos.

Dispositivos de craqueo de aglomerantes asfálticos (ABCD)

El dispositivo de craqueo de aglomerante asfáltico (ABCD) evalúa el rendimiento del aglomerante asfáltico a bajas temperaturas. A medida que baja la temperatura, el aglutinante se contrae alrededor de un anillo de metal hasta que se agrieta. El dispositivo registra la temperatura y la tensión en el punto de rotura. Esto ayuda a los laboratorios a comparar aglutinantes y evaluar su resistencia al agrietamiento del pavimento a baja temperatura.

Cómo elegir un probador de carpetas de asfalto

Requisitos de cumplimiento de AASHTO y ASTM

El equipo debe cumplir o superar los estándares industriales específicos para garantizar la validez de los datos y el cumplimiento legal. Las agencias estatales y federales rechazarán rotundamente los resultados de las pruebas generados a partir de equipos que no cumplan con las normas o no estén verificados. Solicite siempre prueba de cumplimiento actual de ASTM y AASHTO antes de finalizar cualquier decisión de adquisición. Esto garantiza que su laboratorio pueda mantener su acreditación AMRL y participar en contratos gubernamentales.

La máquina debe admitir geometrías de prueba estándar, perfiles de temperatura precisos y tasas de carga específicas. Verifique que el fabricante proporcione certificados de cumplimiento documentados y rastreables. Los estándares comunes que debe verificar incluyen:

• AASHTO T 308: Método de prueba estándar para determinar el contenido de aglutinante asfáltico de mezcla asfáltica en caliente (HMA) mediante el método de ignición.

• AASHTO T 315: Método de prueba estándar para determinar las propiedades reológicas del aglutinante asfáltico utilizando un reómetro de corte dinámico (DSR).

• AASHTO T 313: Método de prueba estándar para determinar la rigidez a la fluencia por flexión del aglomerante asfáltico utilizando el reómetro de haz de flexión (BBR).

• AASHTO T 240: Método estándar de prueba para determinar el efecto del calor y el aire sobre una película en movimiento de aglomerante asfáltico (prueba de horno de película delgada rodante).

Precisión, sesgo y repetibilidad

Un equipo de prueba confiable debe proporcionar resultados consistentes y repetibles entre diferentes operadores y laboratorios. Por ejemplo, un DSR necesita un control de temperatura preciso, mientras que un horno de encendido requiere un sistema de pesaje estable protegido del flujo de aire. Los controles automatizados pueden reducir el error humano y ayudar a los laboratorios a mantener resultados de pruebas consistentes.

Rendimiento y escalabilidad del laboratorio

Un laboratorio de pruebas ocupado debe manejar un gran volumen de muestras diarias de control de calidad y control de calidad sin demora. Su equipo no puede convertirse en un cuello de botella en la producción durante la temporada alta de pavimentación. Evalúe cuidadosamente las capacidades de rendimiento y los tiempos de ciclo de cada dispositivo. Compare los tiempos de combustión activa de diferentes hornos de encendido para ver cuál produce resultados más rápidos. Verifique las capacidades de la cámara para equipos de acondicionamiento como RTFO y PAV para asegurarse de que puedan procesar suficientes muestras simultáneamente.

Debe asegurarse de que el laboratorio pueda realizar pruebas continuas y consecutivas durante la temporada alta de construcción de verano. La escalabilidad es importante cuando las demandas del proyecto aumentan repentinamente. Elija máquinas que ofrezcan ciclos rápidos de enfriamiento o calentamiento para maximizar la rotación diaria de muestras y mantener al personal de pavimentación abastecido con la mezcla aprobada.

Integración de software y gestión de datos

Los equipos de prueba modernos deberían simplificar la gestión de datos. Busque sistemas que puedan exportar resultados de pruebas a formatos de informes LIMS, USB o DOT estándar. Las funciones útiles del software incluyen generación automática de informes, registros de pruebas y herramientas de diagnóstico básicas. Estas funciones reducen la entrada manual de datos y ayudan a los técnicos a gestionar los resultados de las pruebas de forma más eficiente.

Conclusión

Actualizar las capacidades de pruebas de su laboratorio requiere un enfoque estricto en la selección de equipos y la preparación de las instalaciones. Siga estos pasos específicos para implementar su nuevo hardware de prueba de manera efectiva:

• Audite los sistemas de escape actuales de su laboratorio para confirmar que cumplan con los requisitos mínimos de CFM para hornos de encendido a alta temperatura.

• Programe una consulta directa con los fabricantes de equipos para verificar el cumplimiento de AASHTO y ASTM para sus contratos estatales específicos con el DOT.

• Establezca un libro de registro interno dedicado para rastrear los factores de corrección agregados diarios y las calibraciones semanales de las celdas de carga.

• Desarrollar un protocolo de capacitación estandarizado para todos los técnicos centrándose en el manejo y limpieza seguros de los delicados husillos de reómetro.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un probador de ligantes asfálticos y un probador de rendimiento de mezclas asfálticas (AMPT)?

R: Los probadores de aglutinantes analizan el cemento asfáltico líquido en sí para determinar sus propiedades reológicas y mecánicas específicas. Por el contrario, un AMPT prueba las propiedades mecánicas de la mezcla de agregado asfáltico completamente compactada. El AMPT ejecuta pruebas de rendimiento en la mezcla final, como número de flujo, curvatura semicircular y tensión indirecta.

P: ¿Cómo determina un horno de ignición de asfalto el contenido de aglutinante?

R: El horno calienta la muestra de HMA a temperaturas extremas para quemar completamente el cemento asfáltico líquido. Utiliza una escala interna para medir la diferencia de masa antes y después de la combustión. Esta pérdida de masa calcula el porcentaje exacto de aglutinante. El agregado limpio restante se utiliza luego para pruebas de gradación estándar.

P: ¿Por qué es importante probar las propiedades del aglomerante asfáltico para el diseño de la mezcla Superpave?

R: Las propiedades del aglutinante dictan directamente la capacidad del pavimento para resistir las roderas de tráfico pesado en el verano y el agrietamiento térmico en el invierno. Estas mediciones precisas forman la base completa del sistema Performance Grading (PG). La validación de estas propiedades garantiza la durabilidad general de la mezcla y la longevidad de la superficie de la carretera.

P: ¿Qué normas rigen el uso de equipos de prueba de ligantes asfálticos?

R: Las agencias estatales y federales exigen un estricto cumplimiento de estándares de prueba específicos. Los estándares primarios incluyen AASHTO T 308 para determinar el contenido de aglutinante mediante métodos de ignición. AASHTO T 315 regula el uso del reómetro de corte dinámico. Las normas ASTM correspondientes también se aplican según los requisitos específicos del proyecto.

P: ¿Se pueden utilizar los probadores de ligantes asfálticos para materiales distintos del HMA?

R: Sí. Si bien están diseñados específicamente para asfalto líquido, ciertos reómetros ofrecen una versatilidad de prueba significativa. Dependiendo de la configuración del husillo y el rango de temperatura, las unidades DSR de alta gama pueden evaluar otros materiales viscosos. Los laboratorios los utilizan con frecuencia para probar ceras, grasas pesadas, materiales comerciales para techos, alimentos y diversos productos farmacéuticos.

P: ¿Con qué frecuencia es necesario calibrar el equipo de prueba de ligantes asfálticos?

R: La frecuencia de calibración está estrictamente dictada por los estándares AASHTO y ASTM, junto con los protocolos internos de control de calidad del laboratorio. Normalmente, los equipos requieren una calibración profesional integral anualmente. Los técnicos también deben realizar verificaciones internas diarias o semanales utilizando materiales de referencia estándar para garantizar una precisión continua entre los ciclos de calibración formales.
