Las roderas prematuras, las fisuras térmicas y las fallas estructurales catastróficas en el pavimento a menudo se remontan a variaciones microscópicas en el ligante asfáltico o en el diseño de la mezcla. Los directores de control de calidad y de laboratorio se enfrentan a una inmensa presión para equilibrar el cumplimiento normativo estricto con un alto rendimiento de las pruebas. Satisfacer estas demandas requiere instrumentos de precisión que eliminen el sesgo del operador y proporcionen datos repetibles.
La selección de aparatos altamente calibrados y diseñados específicamente garantiza una clasificación precisa del rendimiento, la validación de la mezcla y la verificación de la densidad del campo. Cada fase de la ingeniería de pavimentos se basa en datos estructuralmente defendibles. Desde la evaluación del cemento asfáltico líquido hasta la verificación de la capa compactada final, los instrumentos adecuados evitan que materiales defectuosos lleguen al lugar de trabajo. Esta guía detalla los aparatos esenciales necesarios para establecer un laboratorio de materiales de pavimento altamente eficiente y totalmente compatible.
El cumplimiento no es negociable: todos los equipos seleccionados para pruebas de asfalto deben cumplir estrictamente con las especificaciones actuales de ASTM, AASHTO y DOT local para garantizar datos legal y estructuralmente defendibles.
Categorización por función: un laboratorio completo requiere distintos conjuntos de equipos para pruebas de aglutinante asfáltico (clasificación de rendimiento, viscosidad), diseño de mezcla asfáltica (mezcla, compactación, resistencia, extracción de aglutinante) y muestreo de campo.
Integridad de los datos sobre el costo base: invertir en sistemas automatizados de adquisición de datos y marcos de carga de alta precisión reduce los errores del operador y la responsabilidad a largo plazo.
Tabla de contenido
Las pruebas de pavimento ayudan a los laboratorios a confirmar la calidad de la mezcla asfáltica, evaluar el rendimiento bajo diferentes temperaturas y condiciones de tráfico y prevenir problemas con los materiales antes de la construcción. Los equipos confiables deben proporcionar resultados consistentes, respaldar pruebas de muestras eficientes y mantener registros digitales precisos para las inspecciones del DOT. La calibración adecuada y el mantenimiento regular también son importantes porque un equipo inexacto puede producir resultados poco confiables, provocar rechazo de material y retrasar los proyectos de pavimentación.

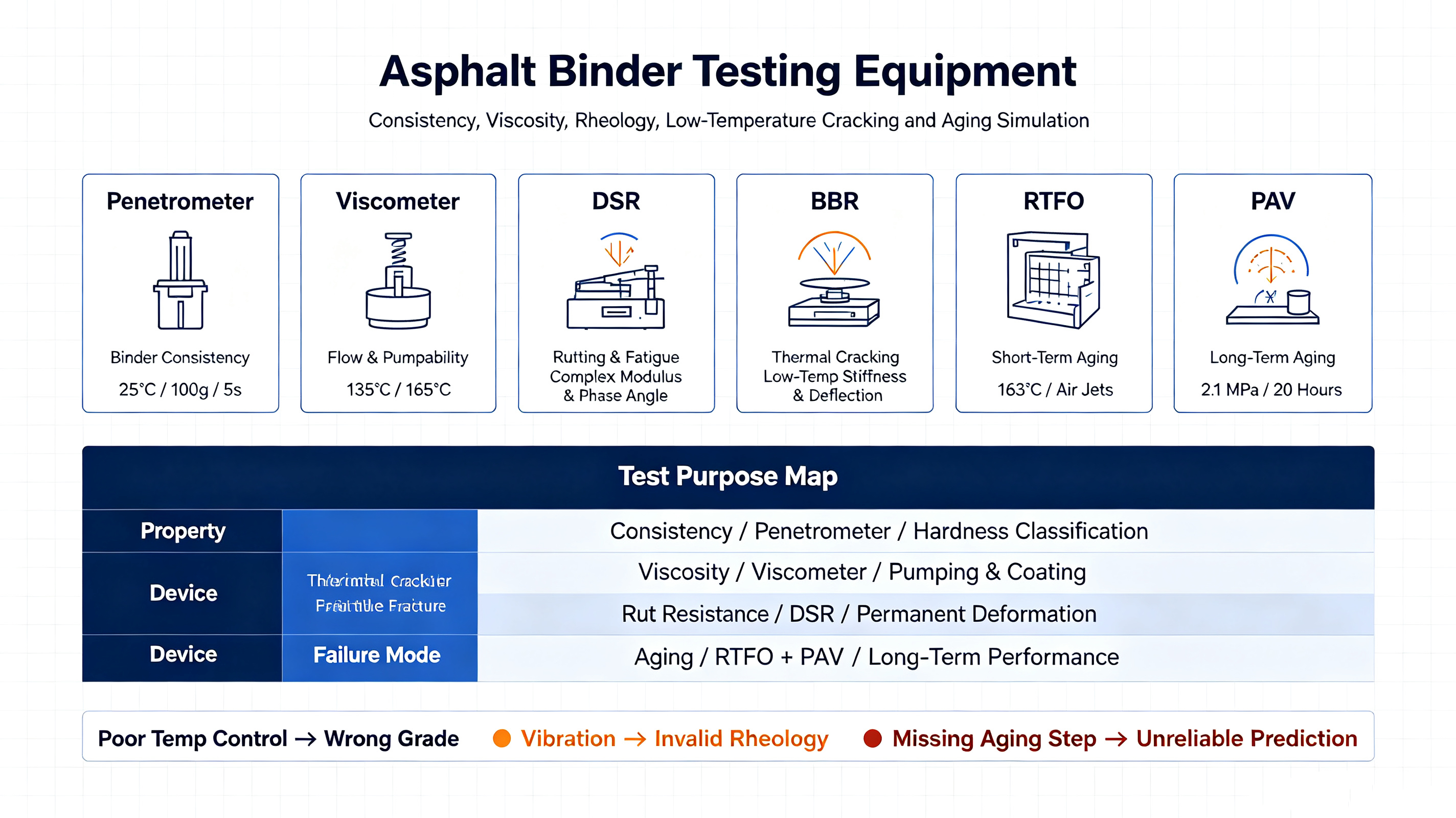

Los penetrómetros miden la consistencia y dureza del ligante asfáltico midiendo hasta qué punto una aguja estándar penetra la muestra en condiciones controladas. Los viscosímetros miden la facilidad con la que fluye el ligante asfáltico a altas temperaturas, lo que ayuda a determinar las condiciones adecuadas de mezclado y bombeo. El control preciso de la temperatura es importante para ambas pruebas porque los cambios de temperatura pueden afectar significativamente los resultados.
Los reómetros de corte dinámico (DSR) caracterizan el comportamiento elástico y viscoso de los aglutinantes a temperaturas altas e intermedias. Esto constituye la piedra angular del sistema Superpave Performance Grading (PG). El DSR coloca una muestra delgada de aglutinante entre dos placas paralelas oscilantes, generalmente de 8 mm o 25 mm de diámetro. Al medir el complejo módulo de corte y el ángulo de fase, los ingenieros predicen la resistencia del pavimento a las roderas y al agrietamiento por fatiga. Invertir en confiables de prueba de asfalto, equipos como un DSR moderno, garantiza una clasificación PG precisa para diseños de mezclas de alto tráfico.
Los reómetros de haz de flexión (BBR) miden las propiedades de rigidez y relajación a baja temperatura. A medida que bajan las temperaturas, el asfalto se vuelve quebradizo y propenso a agrietarse transversalmente. El BBR aplica una carga de asiento constante, seguida de una carga de prueba principal, a una pequeña viga rectangular de asfalto sumergida en un baño de fluido frío de etanol o metanol. Mide cuánto se desvía el haz durante un período de 240 segundos. Estos datos predicen con precisión la susceptibilidad del aglomerante al agrietamiento térmico durante las duras condiciones invernales.
La implementación de reómetros requiere controles ambientales estrictos. Estos instrumentos son muy sensibles a las vibraciones externas. Los laboratorios deben instalarlos sobre bancos de granito pesados y aislados de vibraciones. Incluso el tráfico peatonal o la maquinaria pesada cercana pueden alterar las mediciones microscópicas tomadas por las placas oscilantes o los transductores de desviación.
Los probadores de punto de inflamación miden la temperatura a la que los vapores del aglutinante asfáltico pueden encenderse, lo que ayuda a determinar condiciones de calentamiento seguras durante el almacenamiento y la producción. El horno de película delgada rodante (RTFO) simula el envejecimiento del aglutinante a corto plazo durante la mezcla y pavimentación del asfalto, mientras que el recipiente de envejecimiento a presión (PAV) simula el envejecimiento a largo plazo después de años de servicio del pavimento. En conjunto, estas pruebas ayudan a los laboratorios a evaluar la seguridad de los aglutinantes y el rendimiento a largo plazo.
Equipo de simulación de envejecimiento | Fase de simulación | Condiciones de funcionamiento | Propósito principal |
|---|---|---|---|
Horno de película delgada enrollable (RTFO) | Envejecimiento a corto plazo | 163°C, carro giratorio, chorros de aire | Imita el envejecimiento durante la mezcla de plantas y la colocación en el campo. |
Recipiente de envejecimiento a presión (PAV) | Envejecimiento a largo plazo | 90-110°C, 2,1 MPa de presión, 20 horas | Imita de 5 a 10 años de envejecimiento oxidativo en servicio. |
Horno de desgasificación al vacío (VDO) | Preparación post-PAV | 170°C, 15 kPa de presión absoluta | Elimina las burbujas de aire atrapadas en el aglutinante envejecido con PAV antes de la prueba. |
Los mezcladores de asfalto de laboratorio combinan agregados calentados y aglutinante asfáltico para preparar muestras de prueba consistentes. Los mezcladores de servicio pesado están diseñados para soportar altas temperaturas y materiales asfálticos gruesos utilizados en pruebas de laboratorio. Los tazones calentados o los sistemas de calefacción ayudan a mantener la temperatura de mezcla correcta, lo que permite que el aglutinante cubra el agregado de manera uniforme y produzca muestras confiables para pruebas adicionales de la mezcla asfáltica.
Los compactadores giratorios Superpave (SGC) compactan muestras de asfalto usando presión y rotación para simular la compactación con rodillos de campo, mientras que los compactadores Marshall usan impactos repetidos para preparar muestras para las pruebas Marshall tradicionales. Los compactadores automatizados pueden mejorar la eficiencia de las pruebas, reducir el esfuerzo del operador y registrar datos de compactación automáticamente, lo que ayuda a los laboratorios a producir muestras de prueba más consistentes.
La prueba de Rice determina la gravedad específica máxima teórica (Gmm) de mezclas de pavimento no compactadas. Esta métrica representa la densidad absoluta de la mezcla si no contuviera huecos de aire. Sirve como valor de referencia fundamental utilizado para calcular el contenido de huecos de aire (Va), los huecos en el agregado mineral (VMA) y el porcentaje de compactación del pavimento final.
La ejecución de la Prueba de Rice requiere una secuencia específica de operaciones y componentes especializados:
Los técnicos separan la muestra de asfalto sin compactar, asegurándose de que no queden agregados finos agrupados.
La muestra se coloca en un picnómetro de vacío de alta resistencia y se sumerge en agua.
Una bomba de vacío de alta capacidad aplica una presión residual estricta de 27,5 mm Hg al picnómetro.
Una mesa vibratoria agita mecánicamente el picnómetro durante exactamente 15 minutos para liberar todas las burbujas de aire atrapadas en la matriz de agregado.
Los técnicos utilizan un manómetro de presión residual para verificar que el nivel de vacío permanezca constante durante toda la fase de agitación.
Después de liberar el vacío, el picnómetro se sumerge en un baño de agua circulante para estabilizar la temperatura antes del pesaje final bajo el agua.
Los marcos de carga miden la resistencia y la deformación de muestras de asfalto compactadas. Se pueden utilizar para pruebas Marshall de estabilidad y flujo, tracción indirecta (IDT), curvatura semicircular (SCB) y susceptibilidad a la humedad (TSR) para evaluar la resistencia a la formación de surcos, grietas y daños por humedad. Los marcos de carga modernos utilizan controles automáticos para mantener tasas de carga consistentes, lo que ayuda a los laboratorios a lograr resultados de pruebas confiables y repetibles.
Los hornos de encendido, comúnmente conocidos como hornos NCAT, determinan el contenido de aglutinante asfáltico de forma rápida y limpia. El técnico pesa una muestra de la mezcla y la coloca en la cámara del horno. El calor extremo, típicamente 538°C (1000°F), quema el asfalto líquido, dejando solo el agregado desnudo. El horno pesa continuamente la muestra durante la ignición utilizando una balanza interna con una resolución de 0,1 g. La pérdida de peso se correlaciona directamente con el contenido de aglutinante. Este método elimina la necesidad de disolventes químicos peligrosos.
Los extractores centrífugos representan el método tradicional de extracción a base de disolventes. Los técnicos sumergen la mezcla en un solvente, generalmente tricloroetileno o d-limoneno, para disolver el aglutinante. La centrífuga gira a altas velocidades, expulsando el disolvente cargado de aglutinante a través de un anillo de filtro. Si bien es eficaz para recuperar el aglutinante para pruebas adicionales, este método presenta importantes compensaciones ambientales y de seguridad debido a los humos tóxicos y la eliminación de desechos peligrosos. Actualizar a equipos modernos para pruebas de asfalto a menudo significa alejarse de los procesos con mucho disolvente.
La ventilación adecuada es obligatoria para ambos métodos. Los hornos de encendido generan humo y gases de escape que deben conducirse directamente fuera del laboratorio a través de conductos de alta temperatura. Además, los técnicos deben establecer factores de corrección internos cuando utilicen hornos de encendido. Ciertos tipos de agregados, particularmente las calizas blandas, pierden masa cuando se exponen al calor extremo. El factor de corrección garantiza que este desglose agregado no se registre falsamente como contenido aglutinante.
Los densímetros nucleares y no nucleares se utilizan para medir rápidamente la densidad del pavimento asfáltico en el campo. Los medidores nucleares utilizan fuentes radiactivas para proporcionar lecturas de densidad inmediatas, mientras que los medidores no nucleares utilizan tecnología electromagnética y no requieren licencia de radiación. Ambos métodos ayudan a los equipos de pavimentación a monitorear la compactación, pero los medidores no nucleares generalmente requieren calibración con muestras de núcleos para proporcionar resultados confiables.
Las perforadoras sacan muestras de asfalto del pavimento terminado para realizar pruebas de laboratorio de densidad, espesor y huecos de aire. Las brocas con punta de diamante se utilizan habitualmente para cortar muestras de forma limpia, mientras que los sistemas de refrigeración por agua ayudan a evitar el sobrecalentamiento durante la perforación. Después de la recolección, las sierras de pavimento pueden recortar los núcleos al tamaño requerido para realizar más pruebas de laboratorio.
Los hornos de tiro forzado proporcionan temperaturas estables y uniformes para secar agregados, acondicionar mezclas asfálticas y calentar muestras. Los divisores de muestras dividen los materiales agregados o asfálticos en muestras más pequeñas y representativas, lo que ayuda a prevenir la separación de materiales y mejorar la consistencia de las pruebas. Juntas, estas herramientas respaldan la preparación confiable de muestras antes de las pruebas de laboratorio.
Las balanzas de precisión de alta capacidad son fundamentales para las pruebas volumétricas. Deben manipular muestras pesadas, a menudo de hasta 15 kilogramos, manteniendo al mismo tiempo una precisión de hasta la décima o la centésima de gramo. Se requiere estrictamente capacidad de pesaje debajo del gancho. Esto permite a los técnicos suspender cestas de asfalto compactado o mezcla no compactada en un tanque de agua colocado debajo de la balanza para determinar las gravedades específicas máximas teóricas y a granel.
Los baños de agua circulantes mantienen temperaturas exactas de las muestras antes de realizar la prueba. Ya sea acondicionando pastillas Marshall a 60 °C o enfriando muestras de penetración a 25 °C, el baño de agua debe proporcionar una estabilidad térmica absoluta. Las bombas de circulación integradas evitan la estratificación de la temperatura, asegurando que el agua en el fondo del tanque tenga exactamente la misma temperatura que el agua en la superficie.
Verificar que el equipo cumpla o supere los métodos de prueba específicos es el primer paso en la adquisición. Los aparatos deben cumplir explícitamente estándares como ASTM D6927 para estabilidad Marshall, AASHTO T 312 para compactación giratoria y estándares EN relevantes para los mercados europeos. Los fabricantes deben proporcionar certificados de cumplimiento que detallen las geometrías, tolerancias y parámetros de carga exactos que cumplen sus máquinas.
Los laboratorios deben evitar estrictamente la compra de equipos patentados que se desvíen de las geometrías de prueba estandarizadas. Los datos generados en equipos no estándar son legalmente indefendibles. Si surge una disputa sobre la calidad del pavimento, sólo los datos producidos con aparatos estandarizados y que cumplan plenamente con las normas se mantendrán en el arbitraje o en los tribunales.
Hacer coincidir la capacidad del equipo con el volumen diario de muestras del laboratorio evita cuellos de botella operativos. Un laboratorio de producción de gran volumen requiere hornos de tiro forzado de gran capacidad, múltiples compactadores giratorios y mezcladores planetarios de gran tamaño para mantener el ritmo de la producción continua de la planta. Por el contrario, un pequeño laboratorio de consultoría puede priorizar marcos de carga versátiles y multifuncionales sobre el simple volumen de rendimiento.
Los requisitos de espacio físico y servicios públicos dictan la viabilidad de la instalación. La maquinaria de prueba pesada requiere una infraestructura significativa. Los hornos de encendido requieren ventilación de escape dedicada a través del techo. Los marcos de carga grandes exigen circuitos eléctricos de alto amperaje. Las bombas de vacío requieren líneas dedicadas y trampas de humedad. Los administradores de las instalaciones deben trazar estos requisitos de servicios públicos antes de finalizar cualquier adquisición de equipo para garantizar que el edificio pueda soportar la maquinaria de manera segura.
La transición de diales analógicos a transductores digitales mejora fundamentalmente la integridad de los datos. Los relojes comparadores manuales requieren que los técnicos interpreten visualmente las agujas en movimiento, lo que introduce errores y sesgos humanos. Las celdas de carga digitales y los transformadores diferenciales variables lineales (LVDT) capturan mediciones a intervalos de microsegundos, lo que proporciona un registro objetivo y de alta precisión de la prueba.
La exportación automática de datos a sistemas de gestión de información de laboratorio (LIMS) agiliza las operaciones. El software integrado elimina los errores de transcripción manual. Cuando se completa una prueba, la máquina envía los datos directamente a la base de datos central. Esto crea un rastro de auditoría inalterable, lo que simplifica enormemente las auditorías del DOT y las revisiones de calidad internas.
Los equipos fuera de calibración conducen directamente a datos no válidos. Si un marco de carga aplica demasiada fuerza o un horno se calienta demasiado, los valores de prueba resultantes fallarán falsamente en materiales buenos o aprobarán materiales defectuosos. Esto da como resultado muestras de competencia fallidas durante las auditorías de acreditación y posibles disputas legales sobre la calidad del pavimento.
Mitigar este riesgo requiere un estricto cumplimiento de los programas de calibración. Los laboratorios deben utilizar servicios de calibración de terceros acreditados por ISO 17025 para verificar anualmente las celdas de carga, las sondas de temperatura y las tolerancias dimensionales. Además, los técnicos deben sustituir periódicamente las piezas de desgaste. Los moldes compactadores pierden sus tolerancias de diámetro interno con el tiempo debido a la naturaleza abrasiva de los agregados. Los husillos del reómetro se rayan. El aceite de la bomba de vacío se degrada. El reemplazo proactivo evita la deriva mecánica.
Las pruebas de asfalto presentan importantes riesgos físicos. Los técnicos manipulan áridos calentados a 160°C. Levantan pesados moldes de compactación de acero repetidamente durante el día. Trabajan cerca de humos peligrosos de aglutinantes y disolventes. Los técnicos de campo operan equipos que contienen isótopos radiactivos.
Es obligatoria una formación integral en seguridad. Las instalaciones deben proporcionar certificaciones especializadas para los operadores de medidores nucleares, garantizando el estricto cumplimiento de los protocolos de seguridad radiológica. Las ayudas de elevación ergonómicas, como extractores de moldes y sistemas de elevación, protegen a los técnicos de lesiones por esfuerzos repetitivos. Durante todos los procedimientos de mezcla y extracción se debe aplicar estrictamente el uso de equipo de protección personal adecuado, incluidos guantes térmicos, delantales resistentes y protectores faciales.
Audite su volumen de pruebas diario actual para identificar cuellos de botella de flujo de trabajo específicos en sus procesos de compactación o extracción.
Revise los próximos cambios en las especificaciones del DOT para garantizar que los nuevos equipos cumplan con los requisitos reglamentarios futuros para las pruebas de rendimiento.
Solicite demostraciones técnicas de fabricantes acreditados para evaluar la usabilidad del software, las capacidades de exportación de datos y la calidad de construcción de la máquina.
Verifique todos los requisitos de servicios públicos de las instalaciones, incluidos los circuitos eléctricos de alto amperaje y la ventilación por extracción de alta temperatura, antes de la adquisición.
Establezca un estricto mantenimiento preventivo y un programa de calibración ISO 17025 para todos los marcos de carga, hornos y balanzas recién adquiridos.
R: Las pruebas de aglutinantes evalúan las propiedades físicas del cemento asfáltico líquido únicamente, centrándose en la viscosidad, la elasticidad y las características de envejecimiento. Las pruebas de mezcla evalúan el rendimiento combinado del aglutinante y los agregados juntos, midiendo parámetros como la densidad de compactación, los huecos de aire y la resistencia estructural.
R: El horno de encendido NCAT elimina la necesidad de disolventes químicos tóxicos como el tricloroetileno. Utiliza calor extremo para quemar el aglutinante del agregado, lo que proporciona un método más rápido, seguro y ecológico para determinar el contenido de asfalto.
R: Los compactadores giratorios Superpave y los compactadores de impacto Marshall deben someterse a una calibración completa al menos una vez al año. Esto incluye verificar el ángulo de giro, la presión de consolidación, la velocidad de rotación y las tolerancias dimensionales de los moldes de acero utilizando kits de calibración especializados.
R: El RTFO simula el envejecimiento a corto plazo que sufre el asfalto líquido durante la mezcla en la planta caliente y su colocación en la carretera. Expone el aglutinante al calor y chorros de aire, lo que permite a los ingenieros probar las propiedades del material tal como existirán inmediatamente después de la construcción.
R: Si bien los medidores electromagnéticos no nucleares son más seguros y no requieren licencias de radiación, no han reemplazado universalmente a los medidores nucleares. Requieren una calibración exhaustiva específica de la mezcla frente a muestras de núcleos físicos para lograr la precisión requerida por las estrictas especificaciones del DOT.
R: La prueba de Rice determina la gravedad específica máxima teórica de una mezcla asfáltica sin compactar. Este valor representa la densidad absoluta de la mezcla con cero poros de aire, que se requiere para calcular el contenido de poros de aire del pavimento compactado final.
