La falla prematura del pavimento causada por la oxidación del ligante asfáltico conlleva graves consecuencias estructurales para las redes de carreteras. El envejecimiento en campo tarda entre siete y diez años en manifestarse, lo que hace imposible la observación en tiempo real para el control de calidad. Los laboratorios de pruebas de materiales requieren un método acelerado y estandarizado para simular el envejecimiento oxidativo a largo plazo para certificar los aglomerantes asfálticos para Superpave Performance Grading (PG) y predecir con precisión el rendimiento futuro. El equipo estándar de la industria para simular el envejecimiento en servicio a largo plazo es el recipiente de envejecimiento a presión PAV . Analizaremos la mecánica de los PAV, los estándares de cumplimiento y los criterios técnicos que los gerentes de laboratorio deben utilizar para evaluar y adquirir el sistema adecuado.
Función principal: Un recipiente de envejecimiento a presión (PAV) utiliza temperaturas elevadas y aire presurizado para simular de 7 a 10 años de envejecimiento oxidativo en servicio de aglomerantes asfálticos en solo 20 horas, lo que permite a los ingenieros predecir el rendimiento futuro del pavimento.
Dependencia del flujo de trabajo: las pruebas PAV son estrictamente una fase de envejecimiento secundaria; debe realizarse en muestras que ya hayan experimentado un envejecimiento a corto plazo mediante un horno de película delgada rodante (RTFO).
Mandatos de cumplimiento: Las adquisiciones deben priorizar los sistemas que cumplan estrictamente con los estándares AASHTO R28, ASTM D6521 y EN 14769 para tolerancias de temperatura y presión para garantizar la precisión de los resultados de envejecimiento del asfalto.
Criterios de evaluación: Los gerentes de laboratorio deben evaluar los equipos PAV en función del tiempo de recuperación térmica, las capacidades de registro de datos automatizado, las medidas de seguridad y el historial del proveedor.
Tabla de contenido
La simulación precisa y reproducible del envejecimiento a largo plazo en un entorno de laboratorio constituye la base para predecir el deterioro futuro del pavimento. Si la simulación de envejecimiento es defectuosa, las pruebas reológicas posteriores arrojarán datos inexactos. Esto conduce directamente a la aprobación de conglomerantes de mala calidad o al rechazo de materiales viables. Los criterios de éxito de este proceso se basan en un control ambiental preciso, que garantiza que cada muestra experimente exactamente la misma tasa de oxidación química.

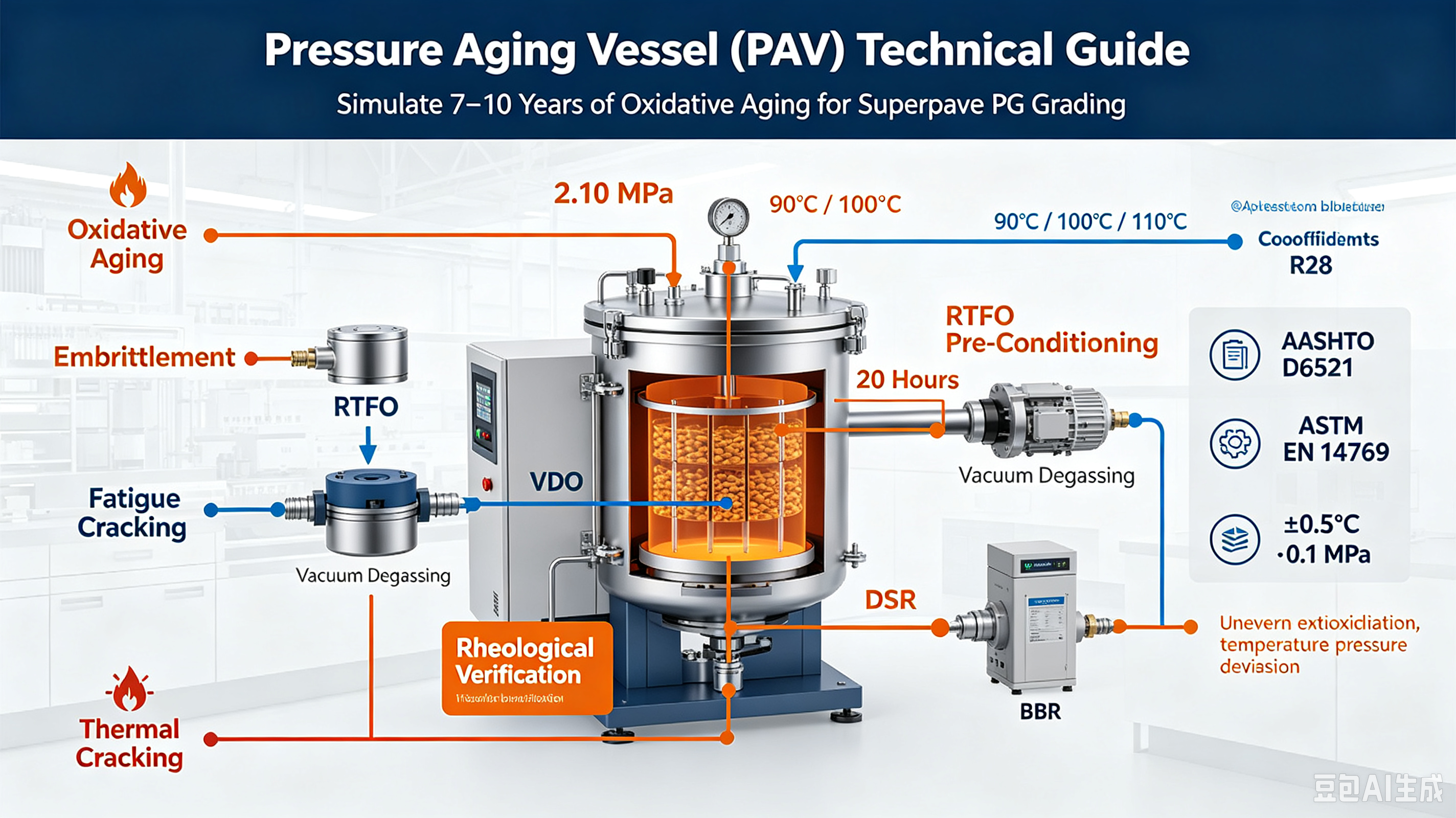

El PAV acelera el proceso de oxidación química que se produce naturalmente en el pavimento asfáltico durante una década. En el campo, la oxidación ocurre lentamente a medida que el pavimento está expuesto al oxígeno atmosférico, la radiación ultravioleta y las fluctuaciones de la temperatura ambiente. Esta reacción química altera la estructura molecular del betún. Aumenta la concentración de moléculas complejas altamente polares conocidas como asfaltenos al tiempo que agota las fracciones de malteno más ligeras. A medida que aumenta el contenido de asfaltenos, la estructura coloidal del aglutinante se desplaza, provocando que el material se endurezca significativamente.
Al colocar el aglutinante en un ambiente rico en oxígeno y altamente presurizado a temperaturas elevadas, el PAV fuerza que esta reacción química ocurra rápidamente. Los cambios reológicos inducidos por la exposición a los PAV reflejan la degradación física que se observa en las carreteras envejecidas. Probar el aglutinante después de la exposición al PAV permite a los ingenieros correlacionar directamente los resultados del laboratorio con la probabilidad de agrietamiento por fatiga y agrietamiento térmico a baja temperatura en el campo. Si un aglutinante conserva suficiente elasticidad y resiste un endurecimiento excesivo después del acondicionamiento del PAV, probablemente funcionará bien durante su vida útil prevista.
El proceso de envejecimiento acelerado depende de dos variables principales: calor y aire presurizado. Los procedimientos operativos estándar dictan que el recipiente debe presurizarse a exactamente 2,10 MPa (aproximadamente 300 psi) utilizando aire comprimido limpio y seco. Esta alta presión fuerza al oxígeno a penetrar profundamente en la matriz del aglutinante, aumentando drásticamente la tasa de oxidación en comparación con las condiciones atmosféricas estándar.
La selección de la temperatura está dictada por el grado climático específico del aglutinante que se está probando. Las temperaturas de prueba estándar se establecen en 90 °C, 100 °C o 110 °C. Los aglutinantes destinados a climas más fríos se envejecen a temperaturas más bajas (90 °C), mientras que los diseñados para el calor extremo del desierto se envejecen a 110 °C. Es obligatorio mantener una estabilidad absoluta de la temperatura durante todo el ciclo de prueba de 20 horas. Incluso pequeñas fluctuaciones alteran la tasa de oxidación e invalidan los resultados de la prueba.
La prueba PAV se utiliza después de un envejecimiento a corto plazo del aglutinante. En primer lugar, un horno de película fina rodante (RTFO) simula el envejecimiento que se produce durante la mezcla y pavimentación del asfalto. Luego, el aglutinante envejecido por RTFO se coloca en el PAV durante un ciclo de 20 horas para simular el envejecimiento a largo plazo en servicio. Después del envejecimiento del PAV, se pueden utilizar pruebas DSR, BBR y DTT para evaluar el rendimiento de fatiga y agrietamiento a baja temperatura.
Fase de prueba | Etapa del ciclo de vida simulada | Equipo utilizado | Variables ambientales clave | Propósito principal |
|---|---|---|---|---|
Envejecimiento a corto plazo | Plantas de mezcla, transporte y construcción de pavimentaciones. | Horno de película delgada enrollable (RTFO) | 163°C, presión atmosférica, flujo de aire continuo | Mida la pérdida de masa y simule la quema inicial de volátiles |
Envejecimiento a largo plazo | 7 a 10 años de exposición ambiental en servicio | 90°C/100°C/110°C, aire presurizado de 2,10 MPa, 20 horas | Simular oxidación química profunda y fragilización. | |
Preparación post-envejecimiento | Preparación para pruebas reológicas. | Horno de desgasificación al vacío (VDO) | 170°C, 15 kPa de presión absoluta | Retire las burbujas de aire atrapadas en la carpeta envejecida. |
Pruebas físicas | Predicción de problemas de temperatura intermedia y baja | DSR, BBR, TDT | Temperaturas intermedias y bajo cero variables | Determinar la certificación de calificación final de Superpave PG |
En la industria de pruebas de materiales, los equipos deben cumplir con los estrictos requisitos de los organismos de prueba internacionales para garantizar resultados legalmente defendibles. Las agencias del Departamento de Transporte (DOT) y los contratistas privados dependen de estos resultados para aprobar proyectos de pavimentación multimillonarios. La evaluación de un sistema PAV requiere una profundización en sus capacidades de cumplimiento.
Las pruebas de PAV deben seguir los requisitos AASHTO R28, ASTM D6521 y EN 14769 aplicables. Estos estándares especifican condiciones de prueba importantes, incluida la preparación de muestras, la temperatura, la presión y el tiempo de envejecimiento. Durante el ciclo de envejecimiento de 20 horas, el PAV debe mantener una temperatura y presión estables dentro de los límites requeridos para proporcionar resultados consistentes en la clasificación de PG del ligante asfáltico.
Los laboratorios de asfalto modernos operan bajo estrictos sistemas de gestión de calidad. El registro continuo de temperatura y presión durante las 20 horas de la prueba es un requisito estricto. Si una fluctuación de energía provoca una caída temporal de la presión durante la hora 14, el director del laboratorio debe saberlo, ya que ese lote específico de aglutinante está comprometido.
Al evaluar el equipo, los técnicos deben evaluar las capacidades del software para la integridad de los datos. El sistema debería registrar automáticamente los parámetros ambientales a intervalos regulares y almacenar estos datos de forma segura. La capacidad de exportar informes compatibles e inalterables a través de USB o conexión de red directa es esencial para pasar las auditorías del DOT y de las agencias. Los sistemas que carecen de pistas de auditoría sólidas exponen al laboratorio a una responsabilidad significativa si una falla del pavimento conduce a una investigación forense de las certificaciones originales del aglutinante.
Verifique que el sistema registre la temperatura y la presión a intervalos mínimos de un minuto.
Asegúrese de que el software genere informes PDF inalterables o CSV cifrados.
Confirme que los registros de datos incluyan la identificación del operador, la fecha, la hora y los parámetros de grado de PG específicos.
Verifique la señalización automática de errores si los parámetros se desvían más allá de las tolerancias de AASHTO.

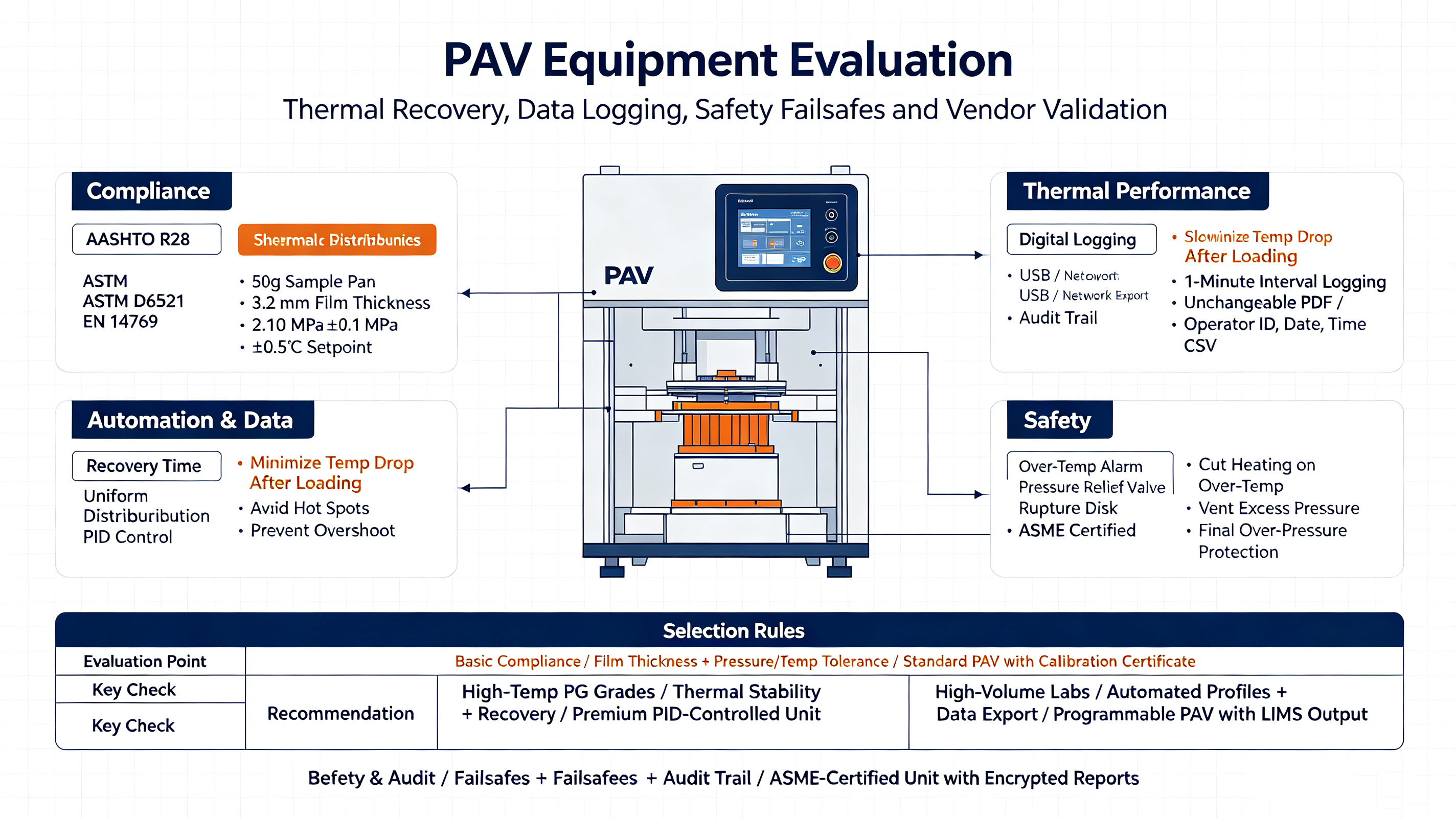

Seleccionar el equipo adecuado requiere equilibrar las necesidades operativas básicas con los beneficios de los sistemas totalmente automatizados y de alto rendimiento. Los gerentes de laboratorio deben evaluar los modelos industriales establecidos en función de su capacidad para ofrecer resultados consistentes, mantener la estabilidad térmica y proteger a los operadores de los peligros de alta presión.
Las pruebas PAV precisas requieren un control de temperatura estable y uniforme. Los controladores de temperatura PID ayudan a mantener la temperatura requerida y reducen el sobrecalentamiento durante el ciclo de envejecimiento. El recipiente también debe distribuir el calor de manera uniforme entre todos los recipientes de muestra para que cada muestra de ligante asfáltico reciba condiciones de envejecimiento consistentes.
Un diferenciador importante entre las unidades PAV estándar y premium es el tiempo de recuperación térmica. Cuando un técnico carga la gradilla de muestras en el recipiente precalentado a 100 °C, la introducción de recipientes a temperatura ambiente y la tapa abierta hacen que la temperatura interna baje. Una vez que el recipiente está sellado y presurizado, el sistema debe recuperar su temperatura objetivo rápidamente.
Las normas AASHTO y ASTM dictan límites de tiempo estrictos para esta fase de recuperación térmica. Si el recipiente tarda demasiado en volver a la temperatura objetivo, se reduce el tiempo total que el aglutinante pasa a la temperatura de oxidación requerida, distorsionando los resultados finales. Evaluar la rapidez y la fluidez con la que una unidad recupera su temperatura objetivo sin sobrepasarse es una consideración primordial a la hora de adquirirla.
Los sistemas PAV modernos utilizan controles de pantalla táctil y configuraciones de prueba programables para simplificar la operación. Los técnicos pueden seleccionar el grado de PG requerido y el sistema controla automáticamente el precalentamiento, la presurización, el ciclo de envejecimiento de 20 horas y la despresurización. Esta automatización ayuda a reducir los errores del operador, mejorar la eficiencia de las pruebas y minimizar el monitoreo manual.
Característica | Sistemas PAV manuales/de referencia | Sistemas PAV automatizados/premium |
|---|---|---|
Presurización | Requiere operación y monitoreo manual de la válvula. | Controlado electrónicamente mediante válvulas solenoides. |
Registro de datos | Registro manual o registradores gráficos de tira básicos | Registro digital integrado con exportación USB/red |
Despresurización | El operador debe purgar el aire manualmente al finalizar la prueba. | Secuencia de purga lenta automatizada para evitar burbujas en la muestra |
Gestión de perfiles | Punto de ajuste único ingresado manualmente por prueba | Perfiles de grado PG preprogramados almacenados en la memoria |
Los recipientes de envejecimiento a presión funcionan a altas temperaturas y presiones, por lo que las características de seguridad son importantes. El sistema debe incluir protección contra sobrecalentamiento, válvulas de alivio de presión y protección de presión de emergencia para reducir los riesgos operativos. El recipiente a presión también debe cumplir con ASME o estándares internacionales equivalentes para respaldar el funcionamiento seguro y confiable del laboratorio.
Adquirir una unidad de alta calidad es sólo el primer paso. La integración de una nueva estación de pruebas de PAV en el flujo de trabajo de un laboratorio existente requiere una planificación cuidadosa para evitar cuellos de botella ocultos y garantizar un funcionamiento perfecto.
Las consideraciones sobre la huella son vitales. Los gerentes de laboratorio deben decidir entre modelos de mesa, que ahorran espacio pero requieren carcasas resistentes y reforzadas para soportar su gran peso, y unidades de pie, que ofrecen un acceso más fácil pero consumen valioso espacio.
La infraestructura eléctrica y aérea debe ser auditada antes de la instalación. La mayoría de las unidades PAV comerciales requieren circuitos eléctricos dedicados de 220 V/240 V para soportar los elementos calefactores de alto consumo. El sistema requiere un suministro de aire comprimido limpio, seco y altamente regulado. La humedad o el aceite en las líneas de aire contaminarán las muestras de aglutinante y arruinarán la prueba. Los laboratorios deben utilizar aire comprimido embotellado de alta pureza o un compresor de aire de laboratorio exclusivo equipado con secadores desecantes y trampas de aceite de alta resistencia.
Un PAV no puede funcionar como una solución independiente; requiere un equipo complementario conocido como horno de desgasificación al vacío (VDO). Durante el ciclo de envejecimiento a alta presión de 20 horas, burbujas de aire microscópicas quedan atrapadas dentro de la matriz endurecida del ligante asfáltico.
Si este aglomerante aireado se vierte directamente en moldes DSR o BBR, los huecos de aire actúan como puntos débiles estructurales, distorsionando por completo los resultados de las pruebas reológicas posteriores. El VDO se utiliza inmediatamente después del ciclo PAV. El aglutinante envejecido se coloca en el VDO a 170°C bajo una presión absoluta de 15 kPa. Esta combinación de calor elevado y vacío profundo obliga a las burbujas de aire atrapadas a expandirse y escapar, dejando una muestra de aglutinante sólida y pura lista para las pruebas de propiedades físicas.
Incluso el sistema automatizado más avanzado es susceptible a errores humanos durante la preparación de muestras. Desarrollar procedimientos operativos estándar (POE) estrictos es esencial para mitigar estos riesgos.
Los errores de procedimiento comunes incluyen pesaje incorrecto de muestras y vertido desigual. Los técnicos deben estar capacitados para verter exactamente 50 g de aglutinante añejado con RTFO en cada recipiente. El aglutinante debe distribuirse uniformemente por toda la superficie inferior de la cubeta para alcanzar el espesor de película obligatorio de 3,2 mm. Si el aglutinante se vierte demasiado frío, se amontona en el centro. Los técnicos deben asegurarse de que el aglutinante tenga suficiente líquido para autonivelarse antes de cargar los recipientes en el bastidor del recipiente.
Caliente el aglutinante envejecido con RTFO hasta que esté lo suficientemente fluido como para verterlo fácilmente, pero no exceda los 163 °C.
Coloque los recipientes PAV de acero inoxidable en una balanza analítica perfectamente nivelada.
Vierta exactamente 50,0 g ± 0,5 g de aglutinante en cada recipiente.
Deje que los moldes descansen sobre una superficie nivelada para que el aglutinante fluya uniformemente hacia los bordes, asegurando un espesor de 3,2 mm.
Inspeccione cada recipiente en busca de burbujas de aire o distribución desigual antes de cargarlos en la gradilla de muestras PAV.
Audite la infraestructura de aire comprimido de su laboratorio para verificar que proporcione aire limpio y libre de humedad a una velocidad sostenida de 2,10 MPa.
Revise las especificaciones AASHTO R28 para alinear los SOP internos con el espesor de película actual y los mandatos de recuperación térmica.
Solicite registros de datos de demostración de fabricantes de equipos preseleccionados para validar el cumplimiento del software y las capacidades de seguimiento de auditoría.
Evalúe el espacio de trabajo existente y la capacidad eléctrica para finalizar los requisitos de espacio y energía para la nueva instalación.
R: El envejecimiento RTFO simula el envejecimiento oxidativo a corto plazo y la pérdida volátil que se produce durante la mezcla de la planta de asfalto y la construcción de pavimentación. El envejecimiento del PAV simula el envejecimiento oxidativo en servicio a largo plazo que se produce durante 7 a 10 años de exposición ambiental en la carretera. Las pruebas de PAV siempre deben realizarse en muestras que ya hayan sido envejecidas por RTFO.
R: El ciclo de envejecimiento presurizado del núcleo dura exactamente 20 horas. El proceso total lleva más tiempo si se tiene en cuenta el tiempo necesario para precalentar el recipiente, permitir la recuperación térmica después de cargar las muestras, despresurizar la cámara de forma segura y, posteriormente, procesar las muestras en un horno de desgasificación al vacío.
R: La prueba requiere una presión continua de 2,10 MPa. La temperatura de prueba generalmente se establece en 90 °C, 100 °C o 110 °C, dependiendo del grado de rendimiento (PG) específico basado en el clima del ligante asfáltico que se está evaluando.
R: Después del envejecimiento y la desgasificación, el aglutinante se prueba utilizando un reómetro de corte dinámico (DSR) para evaluar la resistencia al agrietamiento por fatiga a temperatura intermedia. También se prueba utilizando un reómetro de haz de flexión (BBR) y un probador de tensión directa (DTT) para evaluar la susceptibilidad al agrietamiento térmico a baja temperatura.
R: Durante el ciclo PAV de alta presión de 20 horas, burbujas de aire microscópicas quedan atrapadas dentro del ligante asfáltico rígido. Un horno de desgasificación al vacío aplica alto calor y presión de vacío para eliminar estas burbujas. Si se dejan en el aglutinante, estos huecos de aire actúan como puntos débiles y distorsionan los resultados de las pruebas reológicas posteriores.
R: Para mantener el cumplimiento de AASHTO y ASTM, los transductores de temperatura y presión deben calibrarse al menos cada seis meses. La calibración periódica garantiza que el equipo mantenga las estrictas tolerancias de ± 0,5 °C y ± 0,1 MPa necesarias para una clasificación PG precisa.
