Los grandes proyectos de infraestructura exigen mapeo del subsuelo de alta resolución para evitar huelgas de servicios públicos y garantizar la integridad estructural. Las herramientas de localización localizadas tradicionales no son suficientes cuando es necesario inspeccionar kilómetros de autopistas o pistas de aeropuertos extensas. El radar de penetración terrestre proporciona el método geofísico de superficie de mayor resolución disponible, convirtiendo zonas subterráneas invisibles en datos procesables. La selección del equipo incorrecto introduce graves riesgos operativos. El despliegue de una pequeña unidad para un proyecto de autopista masivo crea cuellos de botella devastadores. Por el contrario, utilizar un conjunto masivo para un sitio urbano confinado da como resultado un esfuerzo logístico desperdiciado y graves problemas de maniobrabilidad.
La elección entre un sistema gpr array y un GPR portátil altera la ejecución del proyecto. Esta decisión depende de la accesibilidad del sitio, la densidad de datos requerida, la velocidad de recopilación y su capacidad para un posprocesamiento complejo. Analizaremos la divergencia técnica entre estos dos enfoques para optimizar las operaciones de campo.
Escala de implementación: las unidades GPR portátiles están optimizadas para una implementación rápida, marcas en tiempo real y espacios confinados, mientras que los sistemas de matriz GPR están diseñados para la adquisición de datos a gran escala y alta velocidad.
Resolución y salida de datos: las matrices proporcionan datos densos y multicanal para un verdadero modelado del subsuelo en 3D; Las unidades portátiles normalmente se basan en radargramas 2D de frecuencia única o doble, lo que requiere una interpolación de cuadrícula manual para obtener imágenes en 3D.
Flujo de trabajo operativo: los sistemas portátiles permiten la toma de decisiones inmediata en el sitio. Los sistemas de matriz requieren un posprocesamiento significativo por parte de técnicos capacitados que utilizan software especializado.
Costo versus eficiencia: si bien un sistema de matriz GPR requiere una inversión inicial sustancialmente mayor, reduce drásticamente las horas de trabajo de campo en sitios extensos en comparación con los métodos tradicionales de carrito de mano.
Tabla de contenido
La evaluación de equipos de radar de penetración terrestre requiere una auditoría rigurosa de los requisitos del proyecto antes de que cualquier hardware caiga al suelo. Las diferentes investigaciones del subsuelo exigen metodologías de recopilación de datos completamente diferentes. La localización de servicios públicos se centra en identificar la alineación lineal específica y la profundidad de tuberías o cables enterrados. La inspección del pavimento requiere datos continuos y de alta resolución para medir el espesor de la capa y detectar huecos en el subsuelo. El mapeo arqueológico exige cuadrículas meticulosas y de alta densidad para identificar alteraciones sutiles del suelo y estructuras enterradas.
Realizar una auditoría adecuada del sitio implica varios pasos obligatorios para garantizar que se implemente la tecnología correcta:
Defina el objetivo primario del subsuelo, teniendo en cuenta la profundidad esperada y la composición del material.
Evalúe el área total del estudio en pies cuadrados o millas lineales para calcular las horas de campo requeridas.
Identifique las obstrucciones de la superficie, las condiciones del tráfico y las irregularidades del terreno que podrían impedir el movimiento.
Determine el formato de entrega requerido, desde marcas de campo físicas hasta modelos CAD 3D totalmente integrados.
Evaluar las condiciones del suelo, buscando específicamente arcillas de alta conductividad o ambientes saturados que atenúen las señales de radar.
Las limitaciones del sitio dictan en gran medida la selección del equipo. El entorno físico impone limitaciones estrictas sobre qué hardware puede funcionar dentro del espacio del proyecto. El alto volumen de tráfico en las autopistas interestatales hace que las encuestas de peatones lentos sean peligrosas y logísticamente complejas. La rugosidad del terreno juega un papel importante. Los terrenos muy irregulares, la vegetación densa o los terraplenes empinados limitan el uso de sistemas de remolque por vehículo. Los ambientes interiores presentan sus propios desafíos. El escaneo de losas de concreto dentro de edificios comerciales activos requiere equipos compactos capaces de recorrer pasillos estrechos, puertas y columnas estructurales sin interrumpir las operaciones diarias.
Los requisitos de entrega determinan la densidad de datos necesaria y las capacidades de procesamiento. Muchos proyectos de excavación localizados simplemente requieren marcas pintadas en el suelo. Los técnicos de campo interpretan datos en tiempo real y marcan físicamente las ubicaciones de los servicios públicos en la superficie. El diseño de infraestructura moderno frecuentemente requiere una integración integral de CAD 3D o BIM. Estos entregables avanzados exigen conjuntos de datos densos y georreferenciados procesados en nubes de puntos tridimensionales precisas. Hacer coincidir las capacidades de producción del equipo con el producto final garantiza el éxito del proyecto.
Los sistemas portátiles representan el estándar de la industria para investigaciones localizadas del subsuelo. Esta categoría abarca carritos de empuje tradicionales y pequeños dispositivos portátiles. La arquitectura del sistema normalmente se basa en configuraciones de antena de frecuencia única o doble. Los carritos de empuje generalmente albergan antenas que van desde 250 MHz a 1000 MHz. Esto equilibra la profundidad de penetración con la resolución del objetivo. Los pequeños dispositivos portátiles utilizan frecuencias mucho más altas, a menudo entre 1000 MHz y 3000 MHz. Estos dispositivos portátiles de alta frecuencia brindan una resolución excepcional para el escaneo de concreto y la detección de barras de refuerzo. Sufren graves limitaciones de profundidad en comparación con los carritos de empuje de tamaño completo.
La agilidad operativa es la principal ventaja de un GPR portátil . Estas unidades permiten una instalación rápida. Puede pasar del vehículo de transporte al escaneo activo en menos de diez minutos. Su tamaño compacto permite una maniobrabilidad excepcional en entornos urbanos reducidos, aceras abarrotadas e instalaciones industriales complejas. Un solo operador puede transportar, montar y desplegar el equipo fácilmente. No necesita vehículos de remolque especializados ni aparatos de elevación pesados. Esta agilidad hace que los sistemas portátiles tengan una gran capacidad de respuesta a las solicitudes de marcas de servicios públicos de emergencia.
La mecánica de un carrito de empuje se basa en una rueda codificadora que activa pulsos de radar en función de la distancia recorrida en lugar del tiempo. Esto garantiza una recopilación de datos consistente independientemente de qué tan rápido camine el operador. Las capacidades de interpretación en tiempo real permiten a los operadores tomar decisiones inmediatas en el sitio. A medida que la antena se mueve por la superficie, la unidad de control muestra datos de tiempo de viaje en dos direcciones como un radargrama 2D continuo. Técnicos cualificados analizan estos reflejos hiperbólicos sobre la marcha. Una estimación precisa de la profundidad requiere una calibración de la velocidad de las olas en el sitio. Los operadores logran esto haciendo coincidir las formas de hipérbola con constantes dieléctricas conocidas o calibrando contra un objetivo de profundidad conocida. Esta calibración de velocidad inmediata permite a los técnicos proporcionar lecturas de profundidad precisas para las marcas del sitio antes de que comience la excavación.
A pesar de su versatilidad, las unidades portátiles poseen limitaciones inherentes cuando se aplican a la cartografía a gran escala. La creación de mapas 3D con una unidad portátil de un solo canal requiere un escaneo de cuadrícula manual que requiere mucha mano de obra. Los operadores deben trazar físicamente líneas de cuadrícula perpendiculares y empujar el carro con precisión a lo largo de cada transecto. Empujar un carro sobre terreno accidentado durante ocho horas supone un esfuerzo físico importante para el operador. Además, esta metodología introduce un riesgo enorme de aliasing espacial. Si el espacio entre las líneas de la cuadrícula excede el tamaño del objetivo del subsuelo, pueden quedar fácilmente servicios públicos o huecos entre las rutas de escaneo. Pasan completamente desapercibidos. La interpolación manual de la red es inherentemente lenta y propensa a errores humanos en grandes áreas.

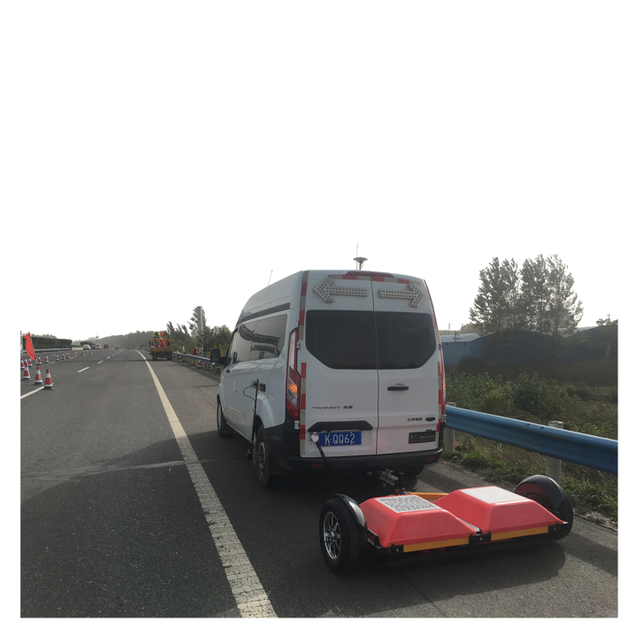

El sistema de matriz gpr representa un gran salto en la tecnología de adquisición de datos del subsuelo. Estos sistemas utilizan una arquitectura multicanal remolcada por un vehículo. En lugar de una única antena, un conjunto alberga docenas de elementos de antena estrechamente espaciados dentro de una única carcasa rígida. Estas configuraciones suelen emplear tecnología de onda continua de frecuencia escalonada (SFCW). En lugar de disparar un único pulso amplio, SFCW recorre continuamente una amplia gama de frecuencias. La matriz transmite estas señales a través de una amplia huella física. Captura un volumen masivo de datos del subsuelo simultáneamente. Esta arquitectura transforma la recopilación de datos de un proceso lineal a un método de adquisición amplio y radical.
La adquisición de datos a alta velocidad cambia fundamentalmente la forma en que se examinan los grandes proyectos de infraestructura. Los sistemas de matriz se pueden implementar a velocidades de autopista estándar. Esta capacidad elimina la necesidad de grandes cierres de carriles, controles rodantes y medidas intensas de control del tráfico. Inspeccionar kilómetros de autopistas interestatales o extensas pistas de aeropuertos se convierte en una cuestión de horas en lugar de semanas. Minimizar las interrupciones del tráfico mejora drásticamente la seguridad tanto para el equipo topográfico como para el público en general. La capacidad de recopilar datos a la velocidad del tráfico proporciona una enorme ventaja operativa para los departamentos de transporte y las grandes empresas de ingeniería.
La verdadera densidad de datos 3D separa los sistemas de matriz de las unidades portátiles tradicionales. Debido a que los elementos de la antena están separados por apenas unos centímetros, el sistema captura una franja 3D continua de alta resolución en una sola pasada. Esta densa recopilación de datos elimina los riesgos de aliasing espacial asociados con el escaneo manual de cuadrículas. El conjunto de datos resultante proporciona una resolución lateral y vertical superior. Los analistas pueden dividir el volumen de datos 3D en intervalos de profundidad específicos. Esto revela complejas redes de servicios públicos, anomalías estructurales y variaciones geológicas con una claridad sin precedentes. Para lograr esto, las matrices dependen en gran medida del posicionamiento subcentimétrico. Se integran directamente con redes GPS RTK o estaciones totales robóticas para georreferenciar cada pulso de radar.
Los sistemas de matriz conllevan distintas limitaciones inherentes. Su enorme huella física requiere acceso de vehículos y caminos despejados y sin obstáculos. No pueden navegar por espacios urbanos muy reducidos, estrechas pasarelas peatonales o interiores de edificios. La carcasa rígida del conjunto requiere superficies relativamente planas para mantener un acoplamiento a tierra adecuado. Un terreno muy irregular, surcos profundos o vegetación densa degradarán gravemente la calidad de los datos o dañarán físicamente el equipo. Estos sistemas están diseñados específicamente para entornos abiertos y accesibles. Luchan en topografías limitadas o accidentadas.
Las tasas de recaudación difieren drásticamente entre las dos metodologías. Una unidad portátil que se puede caminar normalmente cubre aproximadamente de 2 a 3 millas de escaneo lineal por día. Esto supone condiciones ideales y obstrucciones superficiales mínimas. Este ritmo lento funciona perfectamente para caminos de zanjas localizados o marcas de intersecciones. En marcado contraste, un sistema de matriz montado en un vehículo recopila datos a velocidades superiores a 50 millas por hora. Los operadores pueden inspeccionar cientos de millas de carriles en una sola implementación.
Métrica operativa | GPS portátil | Sistema de matriz GPR |
|---|---|---|
Velocidad promedio de recolección | 1 a 3 mph (ritmo al caminar) | 15 a 60 mph (vehículo remolcado) |
Potencial de cobertura diaria | 2 a 5 millas lineales | 50 a 200+ millas lineales |
Se requiere control de tráfico | Alto (cierres de carriles, abanderados) | Mínimo (se mueve con el flujo de tráfico) |
Salida de densidad de datos | Bajo a Medio (líneas 2D) | Ultra alto (franja 3D continua) |
Integración de posicionamiento | GPS básico o grilla local | RTK GPS o Estación Total Robótica |
Esta enorme disparidad en la velocidad de recolección afecta directamente los cronogramas de los proyectos. Para el mapeo de servicios públicos a gran escala en una base militar en expansión o inspecciones integrales de plataformas de puentes en una red de carreteras, el escaneo manual introduce demoras inaceptables. El sistema de matriz comprime la fase de adquisición de datos. Los equipos de ingeniería proceden con el diseño y el análisis mucho antes en el ciclo de vida del proyecto. Movilizar un conjunto de vehículos remolcados para un estudio de un estacionamiento de un cuarto de acre sigue siendo altamente ineficiente e innecesario.
Las elecciones de frecuencia de antena dictan el equilibrio fundamental entre profundidad de penetración y resolución espacial. Las frecuencias más bajas penetran más profundamente en la tierra pero carecen de la resolución necesaria para detectar objetivos pequeños. Las frecuencias más altas proporcionan una resolución nítida para objetivos poco profundos, pero se atenúan rápidamente en el suelo. La zona de Fresnel dicta que la huella del radar se expande a medida que la señal viaja más profundamente, lo que naturalmente reduce la resolución en profundidad. Los sistemas portátiles normalmente obligan a los operadores a elegir una única frecuencia para una encuesta. Alternativamente, realizan múltiples pases con diferentes antenas para capturar datos tanto superficiales como profundos.
Los sistemas de matriz superan esta limitación utilizando múltiples frecuencias o tecnología de frecuencia escalonada simultáneamente. La matriz mapea redes de barras de refuerzo poco profundas y redes de servicios públicos profundas en una sola pasada sin comprometer la resolución en ninguna de las profundidades. Ambos sistemas requieren una calibración de velocidad precisa para garantizar mediciones de profundidad precisas. Las matrices a menudo capturan suficientes datos superpuestos para permitir que el software de procesamiento calcule automáticamente las velocidades de las olas en diferentes condiciones del suelo. Los sistemas portátiles dependen en gran medida del ajuste manual de la hipérbola del operador en el campo.
La huella física del equipo dicta dónde se puede implementar. Los sistemas de carritos de mano destacan en zonas peatonales, aceras estrechas e interiores de edificios. Puede levantarlos fácilmente sobre las aceras, maniobrar alrededor de automóviles estacionados y empujarlos a través de puertas comerciales estándar. Este alto grado de maniobrabilidad los hace indispensables para la localización de servicios urbanos y el escaneo de hormigón estructural.
La logística de implementación de un sistema de matriz es significativamente más compleja. Estos sistemas requieren configuraciones de remolque dedicadas. Esto implica enganches personalizados, hardware de montaje especializado y modificaciones de suspensión de alta resistencia al vehículo remolcador. No puedes transportarlos en el maletero de un sedán estándar. Los requisitos para vehículos restringen el despliegue del conjunto a áreas con carreteras establecidas o superficies altamente niveladas. Si un proyecto requiere escanear detrás de un edificio, a lo largo de un terraplén ajardinado o dentro de una instalación, el sistema de matriz es totalmente inadecuado.
Evaluar la adquisición de hardware requiere analizar la escala de implementación frente a la eficiencia operativa a largo plazo. Las unidades portátiles estándar representan un nivel de equipo muy accesible. Su arquitectura optimizada permite a las organizaciones equipar varios equipos de campo simultáneamente. Esto maximiza la cobertura geográfica para las operaciones de despacho diario localizado. Los sistemas de matriz multicanal exigen una asignación de recursos premium. La complejidad de albergar docenas de antenas, integrar sistemas de posicionamiento de alta velocidad y sincronizar flujos de datos masivos requiere un compromiso sustancial de recursos logísticos.
Las organizaciones deben evaluar la implementación basándose estrictamente en el ahorro de mano de obra y la eficiencia del campo. La gran asignación inicial de equipos para un sistema de matriz se ve compensada por la drástica reducción de las horas de campo necesarias para proyectos grandes. Un estudio de carreteras que podría requerir un equipo de cuatro personas trabajando durante tres semanas con carritos de empuje puede ser completado por un equipo de dos personas en una sola noche con un conjunto de vehículos remolcados. Para las empresas de ingeniería que constantemente ganan contratos de infraestructura a gran escala, esta reducción masiva de mano de obra de campo justifica rápidamente la asignación de hardware.
El flujo de trabajo operativo difiere significativamente después de que se recopilan los datos. El flujo de trabajo portátil se centra en gran medida en la interpretación en tiempo real. Para la localización de servicios públicos estándar, las necesidades de posprocesamiento son mínimas o totalmente inexistentes. El técnico marca el terreno, genera un informe de campo básico y el trabajo está completo. Este flujo de trabajo optimizado requiere un soporte de oficina mínimo. Los equipos de campo se mueven rápidamente de un sitio a otro.
El flujo de trabajo del sistema de matriz opera según un paradigma completamente diferente. Estos sistemas generan volúmenes masivos de datos sin procesar que no se pueden interpretar completamente en tiempo real. Esto requiere un software de procesamiento 3D avanzado y hardware informático de alto rendimiento. El flujo de trabajo pasa del trabajo de campo al análisis de datos en la oficina. Los geofísicos o analistas de datos capacitados deben ejecutar una secuencia de procesamiento rigurosa. Esto incluye corrección de tiempo cero, eliminación de fondo, filtrado de paso de banda, migración y conversión de profundidad de tiempo. Filtran, migran e interpretan las nubes de puntos 3D para extraer resultados CAD o BIM procesables. Las organizaciones que implementan matrices deben asignar importantes recursos a licencias de software, almacenamiento de datos y personal especializado.
La implementación de equipos geofísicos avanzados introduce riesgos de implementación específicos que debe gestionar de forma proactiva.
Brecha de habilidades del operador: la transición de la interpretación de reflejos hiperbólicos 2D en una pantalla portátil al procesamiento de complejas nubes de puntos en 3D requiere capacitación geofísica especializada. Los técnicos de campo que destacan en el marcado con carrito de mano pueden tener dificultades con la migración de software avanzado y el análisis de sectores. Invierta mucho en programas de capacitación proporcionados por los proveedores. Contrate analistas de datos dedicados en la oficina para manejar el complejo flujo de trabajo de procesamiento.
Limitaciones ambientales: Ambos sistemas están estrictamente sujetos a las leyes de la física. Los suelos altamente conductores, como las arcillas pesadas saturadas, atenúan rápidamente las señales de radar. Esto hace que tanto los sistemas portátiles como los de matriz sean ineficaces en profundidad. Realice pruebas de conductividad del suelo o revise mapas geológicos antes de implementar costosos sistemas de matriz. Complemente siempre los estudios de radar con localizadores electromagnéticos para garantizar una detección integral de los servicios públicos en condiciones de suelo deficientes.
Sobrecarga de datos: los sistemas de matrices multicanal generan archivos de gran tamaño. A menudo acumulan cientos de gigabytes en un solo turno. Este volumen de datos puede abrumar fácilmente la infraestructura de TI estándar, provocando graves cuellos de botella en la transferencia y el almacenamiento de datos. Establezca protocolos sólidos de gestión de datos antes de la implementación. Utilice unidades de estado sólido de alta velocidad para transferencias de campo. Implemente soluciones seguras de almacenamiento conectado a la red. Asegúrese de que las estaciones de trabajo de oficina posean la RAM y la potencia de procesamiento necesarias para manejar volúmenes masivos de datos 3D.
Audite los datos históricos de su proyecto para determinar el porcentaje exacto de trabajos de mapeo a gran escala versus marcas de servicios públicos localizadas.
Evalúe su infraestructura de TI interna actual para confirmar que puede soportar requisitos masivos de almacenamiento y procesamiento de datos 3D.
Solicite demostraciones de campo integrales de ambos sistemas en un sitio de prueba conocido para comparar directamente la producción de datos y la complejidad del flujo de trabajo.
Desarrollar una estrategia de implementación híbrida utilizando sistemas de matriz para mapeo a nivel macro y unidades portátiles para verificación de anomalías localizadas.
Para las organizaciones que evalúan equipos profesionales de prueba y topografía para proyectos de infraestructura, TBT ofrece soluciones de equipos diseñadas para admitir una variedad de aplicaciones de ingeniería y pruebas. Con experiencia en proyectos de infraestructura e ingeniería, TBT puede ayudar a los clientes a evaluar soluciones de equipos adecuadas en función de requisitos de prueba específicos, entornos de proyectos y necesidades operativas.
R: La profundidad máxima depende completamente de la conductividad del suelo y la frecuencia de la antena. Las antenas portátiles de baja frecuencia pueden penetrar hasta 15 pies en suelos resistivos ideales. Los sistemas de matriz que utilizan tecnología de frecuencia escalonada logran una penetración similar o ligeramente más profunda manteniendo una alta resolución para objetivos poco profundos. Ambos sistemas fallan a poca profundidad en arcilla altamente conductora.
R: Los sistemas portátiles pequeños utilizan frecuencias muy altas, normalmente entre 1000 MHz y 3000 MHz. Debido a que las señales de alta frecuencia se atenúan rápidamente, su rango de profundidad efectiva generalmente se limita a 12 a 24 pulgadas. Están diseñados específicamente para el escaneo de alta resolución de losas de concreto para ubicar barras de refuerzo, cables de postensado y conductos poco profundos.
R: Sí, los sistemas de matriz son excelentes para mapear redes de servicios públicos. Sin embargo, son muy ineficientes para marcas de servicios públicos simples y de un solo punto. Las matrices se utilizan mejor cuando se requiere un mapa 3D completo de todos los servicios públicos del subsuelo en un área grande para el diseño de ingeniería, en lugar de marcar una única línea de zanja.
R: Los conjuntos montados en vehículos recopilan datos exponencialmente más rápido que los carritos de empuje. Un operador peatonal podría recorrer de 2 a 3 millas lineales en un día completo. Una matriz remolcada detrás de un vehículo recopila datos 3D densos a velocidades de autopista, cubriendo fácilmente de 50 a 100 millas de carril en un solo turno sin cierres de carril.
R: Sí. A diferencia de las unidades portátiles que permiten la interpretación 2D en tiempo real en la pantalla, los sistemas de matriz generan volúmenes masivos de datos 3D. Debe utilizar software de procesamiento geofísico avanzado, específico del proveedor o especializado para filtrar, migrar e interpretar los datos en nubes de puntos 3D procesables o modelos CAD.
R: Sí, los sistemas portátiles pueden crear mapas 3D, pero el proceso requiere mucha mano de obra. Los operadores deben empujar manualmente el carro sobre una rejilla perpendicular precisa y estrechamente espaciada. Luego, el software interpola estos cortes 2D en un volumen 3D. Este método manual es lento y conlleva un mayor riesgo de perder objetivos.
R: Ambos sistemas dependen de ondas electromagnéticas, lo que los hace muy susceptibles a las condiciones del suelo. Los suelos conductores, como la arcilla húmeda, absorben la señal del radar, lo que limita gravemente la penetración en profundidad. La medición precisa de la profundidad en cualquiera de los sistemas requiere una calibración precisa de la velocidad de las olas para tener en cuenta las propiedades dieléctricas específicas del suelo del sitio.
