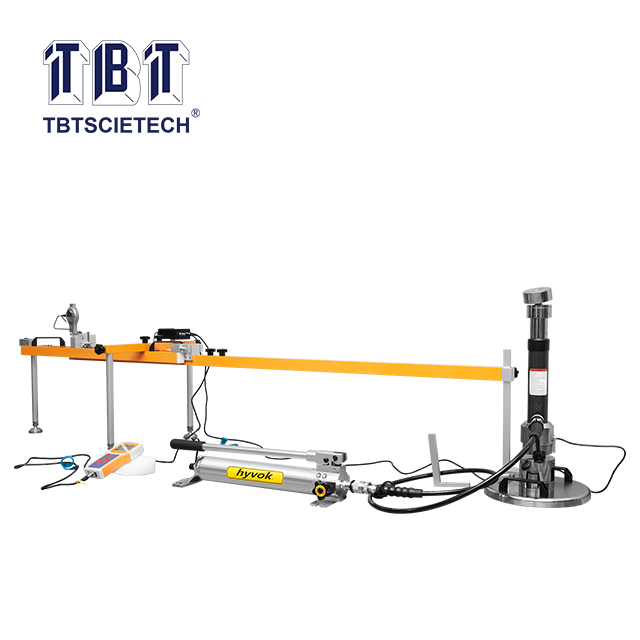

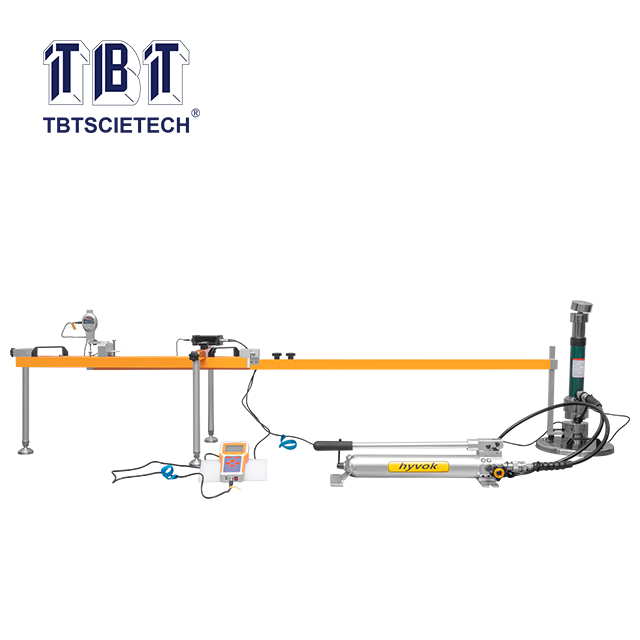

Probador de carga de placa estática

TBTSPL-EV2 se utiliza para determinar el asentamiento de la subrasante bajo cargas estáticas para evaluar la capacidad de carga y las características de deformación.

Modelo:
TBTSPL-EV2
Marca del producto:
TBTSCIETECH

Estado de Disponibilidad:



Preguntar

Introducción

TBTSPL-EV2 se utiliza para determinar el asentamiento de la subrasante bajo cargas estáticas para evaluar la capacidad de carga y las características de deformación.

Es una herramienta esencial para el aseguramiento de la calidad en infraestructuras de transporte y cimentaciones de ingeniería civil.

Características

1. Se importan sensores y otros repuestos clave, con alta precisión de prueba y datos de prueba más confiables;

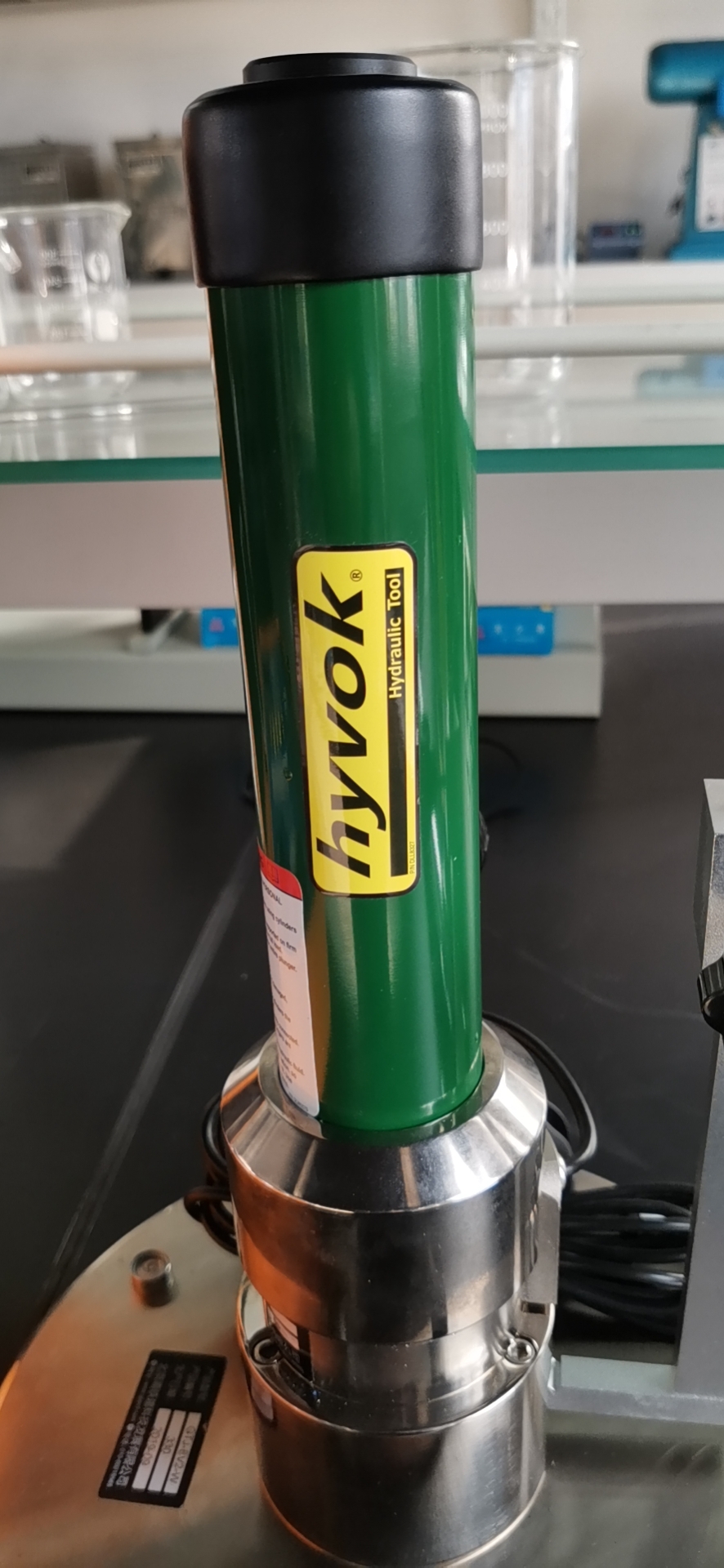

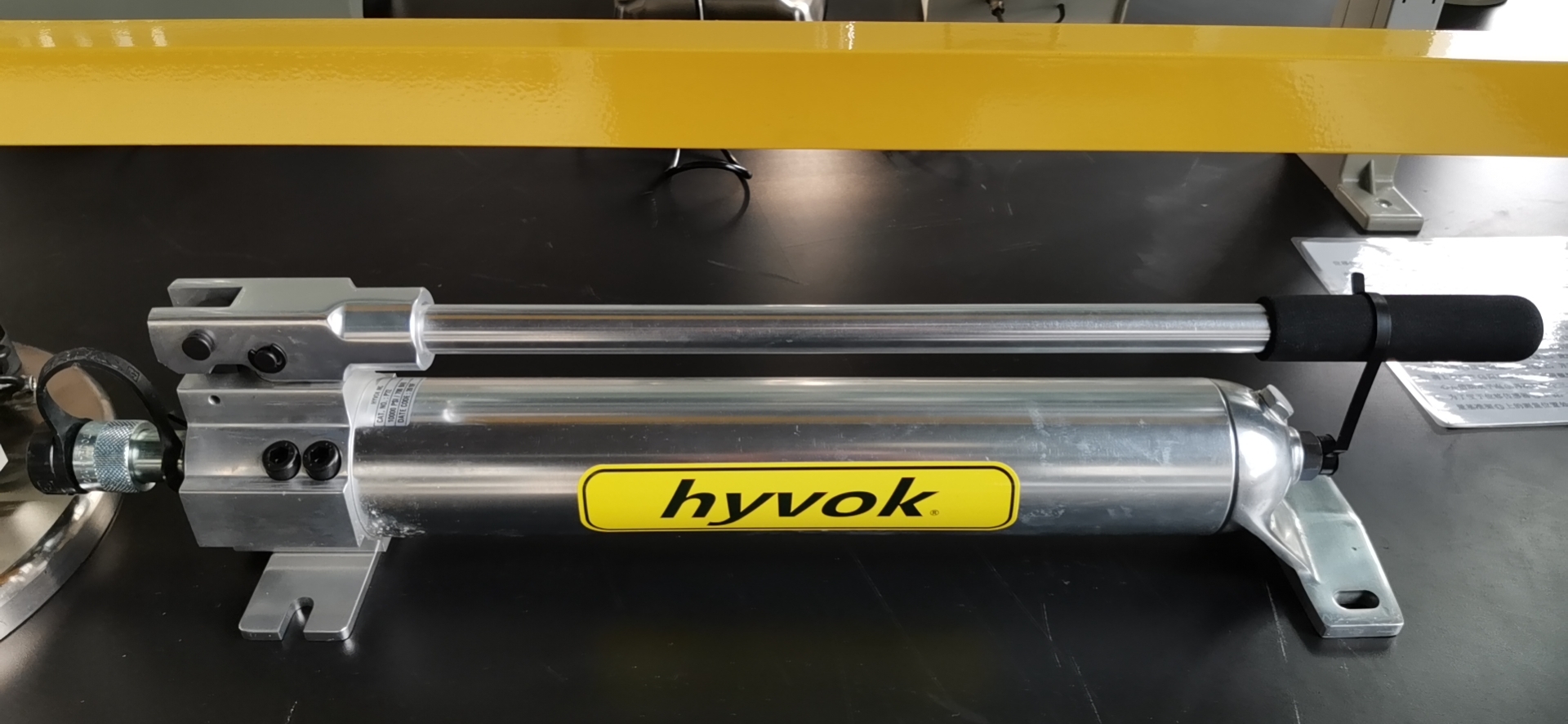

2. Cilindro de aceite importado y bomba manual con control de presión estable y rendimiento de estabilización de voltaje;

3. El dispositivo de adquisición de desplazamiento adopta materiales resistentes y un diseño de soporte de tres puntos, que tiene fuertes capacidades antisísmicas y a prueba de viento para garantizar datos precisos;

4. Pantalla LCD con función de retroiluminación que puede proporcionar buena visibilidad en diversos entornos;

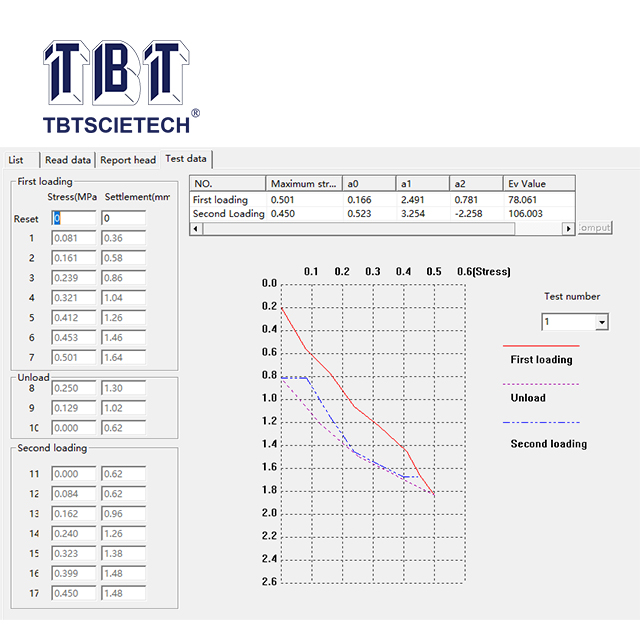

5. Ev1, Ev2 y Ev2/Ev1 se calculan automáticamente y muestran la curva;

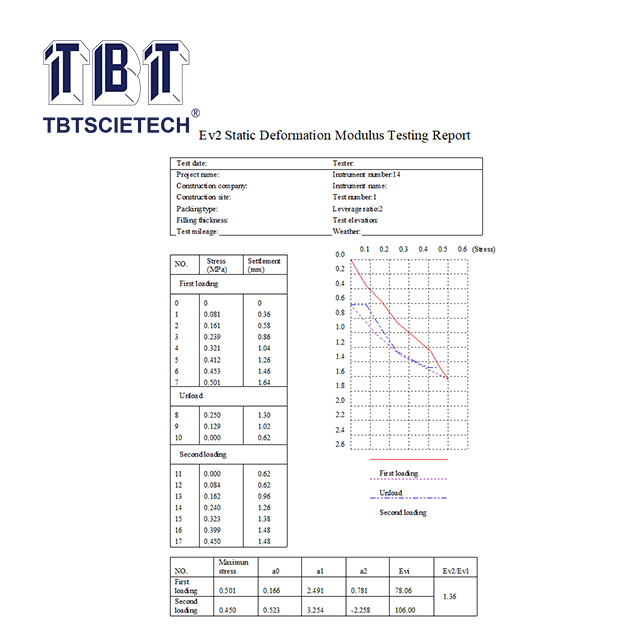

6. El controlador portátil está equipado con una mini impresora Bluetooth y se imprime directamente en el sitio para garantizar que los resultados de la prueba sean precisos y objetivos;

7. La interfaz de transmisión USB es conveniente para la conexión con la computadora.

Especificación técnica

Área de aplicación	Aplicación tipo de suelo	Varios tipos de rellenos mixtos de suelo y tierra y roca con un tamaño de partícula no superior a 1/4 del diámetro de la placa de soporte.
	Profundidad de influencia de la prueba	0 ~ 500 mm
	Ambiente de trabajo	Temperatura -10 ℃ ~ 40 ℃; humedad <90% HR
Unidad principal portátil	Tamaño	Tamaño de pantalla: 3 pulgadas Dimensión: 100×205×40mm Peso: 0,8 kg
	Capacidad de almacenamiento	400 datos de pruebas grupales
	Método de transmisión de datos	Transmisión por cable
	Fuente de alimentación	La batería de litio de gran capacidad puede funcionar más de 18 horas
	Mostrar	Pantalla de la unidad principal portátil, cambia la pantalla entre la interfaz en chino e inglés
Miniimpresora	Conexión	Impresión inalámbrica por Bluetooth
Sensor	Rango de sensores de presión	100kN
Sensor	Rango de sensores de desplazamiento	25 mm, resolución 0,01 mm
Dispositivo de adquisición de datos	Placa de carga	Diámetro: 300 mm Espesor: 25 mm Peso: alrededor de 17,5 kg
	Dispositivo de carga	Bomba hidráulica: capacidad 100kN manguera de alta presión: longitud 2 m Varilla de extensión del cilindro de presión enchufable: 1×40 mm, 1×90 mm, 1×120 mm, 1×160 mm, 2×60 mm
	Dispositivo de prueba de liquidación	Bastidor de soporte de tres puntos (con brazo de palanca giratorio y retráctil, base ajustable) Dimensión: alrededor de 2320 × 570 × 420 mm (LxWxH) Peso: alrededor de 12,5 kg
Tamaño del paquete	Unidad principal	Material: Plásticos de Ingeniería Dimensión: alrededor de 470 × 360 × 170 mm Peso: alrededor de 7,0 kg
	Caja de paquete 1	Material: aleación de aluminio Dimensión: alrededor de 1410 × 510 × 260 mm Peso: alrededor de 72 kg
	Paquete caso 2	Material: aleación de aluminio Dimensión: alrededor de 1270 × 440 × 230 mm Peso: alrededor de 32 kg
