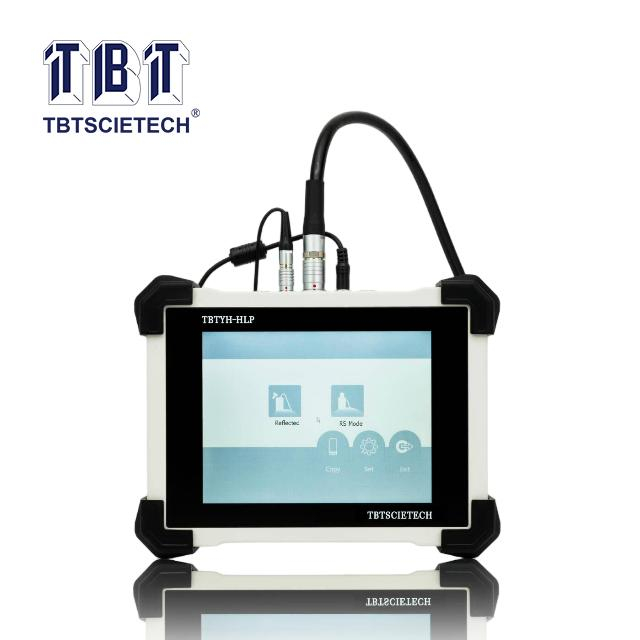

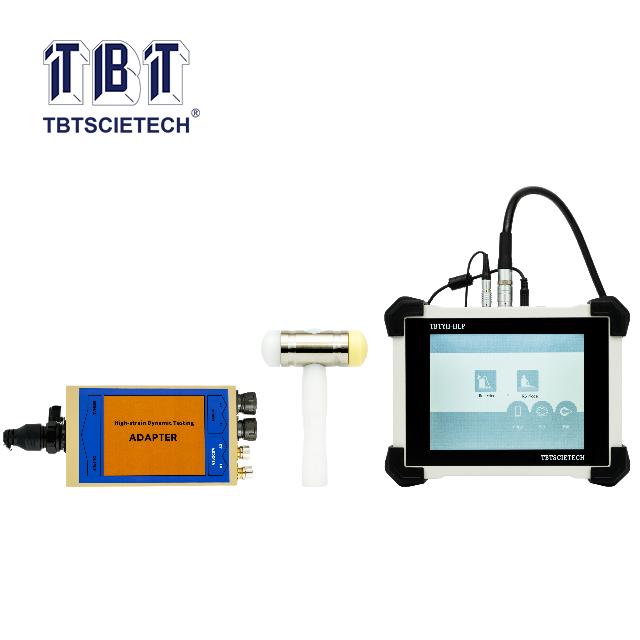

Probador dinámico de alta/bajo techo para pilas de cimientos (probador de integridad de pilas)

TBTYH-HLP se utiliza principalmente en pruebas de pilotes de alta deformación y pruebas de pilotes de baja deformación (transitoria).

Modelo:
Tbtyh-hlp
Marca del producto:
TBTSCIETECH

Estado de Disponibilidad:



Preguntar

Descripción del Producto

El probador dinámico de alta/baja tensión para pilotes de cimentación (PIT-Pile Integrity Tester) se utiliza principalmente en pilotes de alta tensión.

pruebas y pruebas de pilotes de baja tensión (transitorias).

Características principales

Características principales:

1. Se utiliza una pantalla integrada legible a la luz del sol que proporciona un mejor efecto de visualización que el último teléfono móvil, lo cual es único y sin precedentes en la industria.

2.Equipado con función de visualización de superposición completa, que proporciona una observación más visualizada de la consistencia y estabilidad de la señal.

3.El modo RS de baja tensión y el modo PIT funcionan en la misma máquina.

4. La visualización en pantalla dividida de la velocidad, el desplazamiento, la tensión, la velocidad/desplazamiento y la curva de caso muestra claramente el cambio de cada señal.

5.Realización automática de un solo golpe, golpe continuo y modo de monitoreo. Monitoreo de la deformación del sensor de tensión en tiempo real.

6.La velocidad máxima de monitoreo de pilotes puede ser de hasta 120 martillos/min.

7. El análisis del método del caso se puede realizar en el sitio y mostrar la curva f-zv y la curva de onda viajera.

ADC de 8,24 bits de alta precisión y bajo ruido con filtro digital incorporado, logrando una alta SNR, alta confiabilidad y bajo ruido.

9.Adopta una pantalla táctil capacitiva en lugar de un lápiz táctil, fácil de operar y más adecuada para los hábitos de los operadores.

10. Los datos se guardan en la memoria y se respaldan mediante una tarjeta de memoria. Una gran cantidad de datos se almacena de forma más segura y confiable.

11. Caja de aleación de aluminio y magnesio, conectores importados, mayor resistencia y mayor antiinterferencia.

12. La fuente de alimentación CC con baterías de litio integradas puede funcionar durante más de 8 horas.

13. Los datos adquiridos en el sitio se cargan en tiempo real a través de Bluetooth.

Especificación

Sistema	Sistema operativo WINCE; Procesador industrial A8. Frecuencia de funcionamiento del sistema: 1G; memoria: 512M

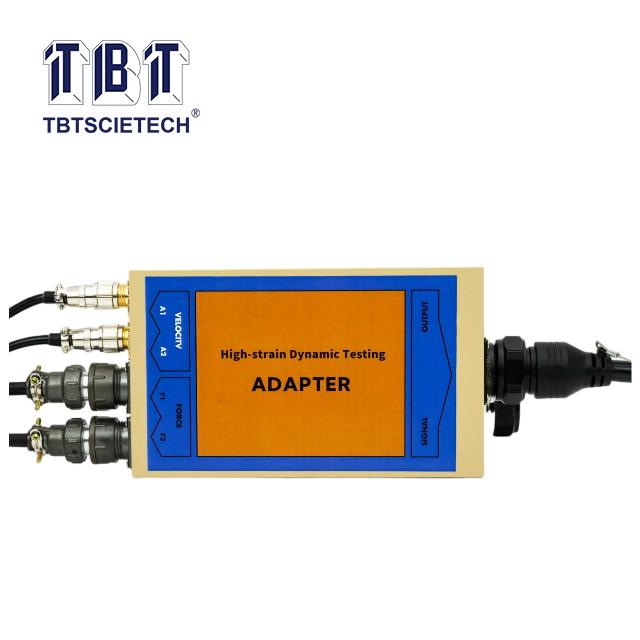

Parámetro de muestreo	Número de canales	6 canales (2 canales de aceleración de alta deformación, 2 canales de deformación, 1 canal de aceleración de baja deformación y 1 canal de velocidad
	Número de bits AD	24 bits
	Intervalo de muestreo	1,6us-52428μs, ajustable continuamente con una separación de 0,8us
	Longitud de muestreo	1K, 2K
	factor de amplificación	X1, X2, X4, X8, automático
	Modo de disparo	Disparador de canal, disparador de estado estable
	Ancho de banda	Aceleración de alta tensión: 1Hz-10kHz (<5%) Aceleración de baja tensión: 1 Hz-10 kHz (<2 %)
	Precisión de muestreo	±2%
	Ruido del sistema	<0,2 mV (valor eficaz)
	error de tiempo	<0.5%
	No linealidad de amplitud	<10%
Función de visualización	pantalla táctil	Pantalla táctil capacitiva
	Dimensions	Pantalla de 8,4 pulgadas con enlace óptico
	Resolución	800 x 600
	Modo de visualización	Pantalla concisa de alto contraste
	Comparación de curvas	Comparación automática en el mismo cuadro.
Interfaz	Modo de almacenamiento	Almacenado en la memoria y respaldado automáticamente en una tarjeta SD
	Interfaz de salida	Dos interfaces USB, interfaz Bluetooth e interfaz de unidad flash USB para transferencia de datos
	Interfaz de entrada	Pantalla táctil capacitiva, teclado y mouse USB estándar
Fuente de alimentación	Batería incorporada	Batería de litio recargable de 11,1V/7Ah que funciona durante más de 8 horas consecutivas
	Fuente de alimentación externa	Cargador DC15V4A
Medición	Volumen y peso	Alrededor de 255 x 190 x 50 (mm), 1,9 kg
Entorno operativo	Temperatura /humedad de funcionamiento	-10 ℃ a 50 ℃ / <90%
