Radar de penetración de tierra (GPR)

El radar de penetración de la serie TBTGPR es un sistema GPR versátil que ofrece diversas combinaciones de detección para la aplicación en carreteras, carreteras, construcción de túneles, pavimentos, edificios, puentes, conservación del agua, municipios o militares.

Modelo:
TBTGPR-20
Marca del producto:
TBTSCIETECH

Estado de Disponibilidad:



Preguntar

Aplicación de productos

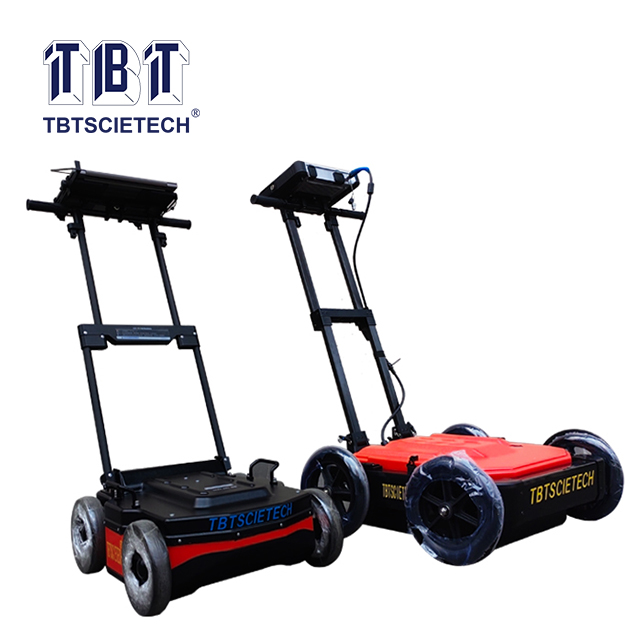

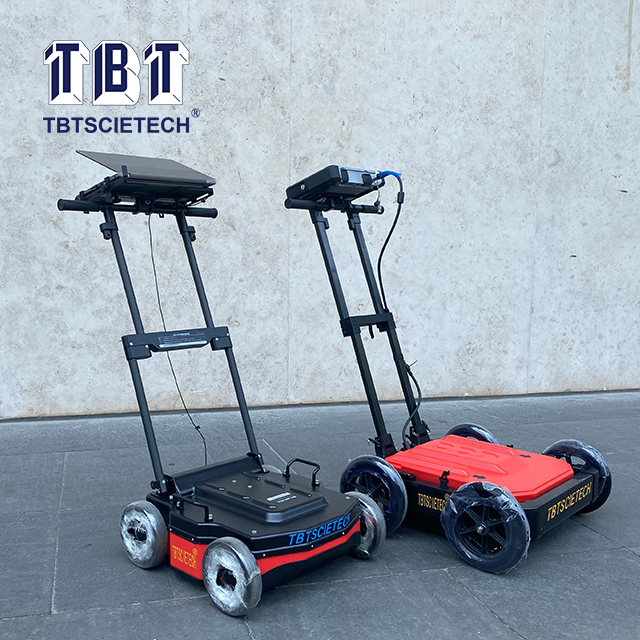

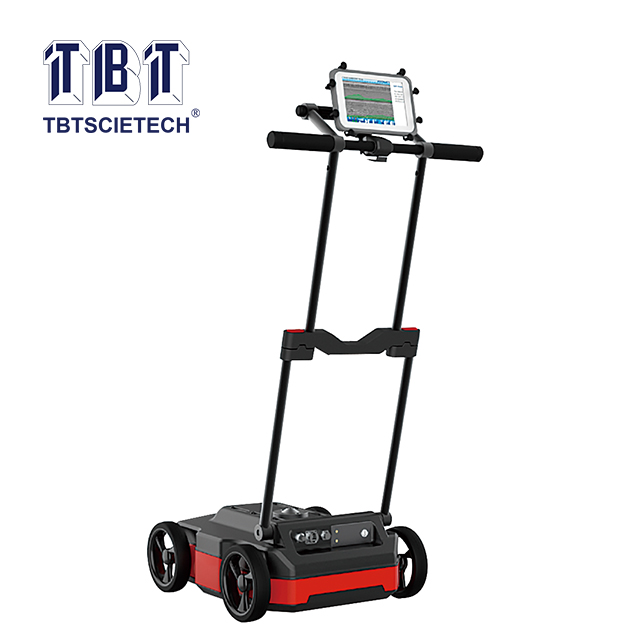

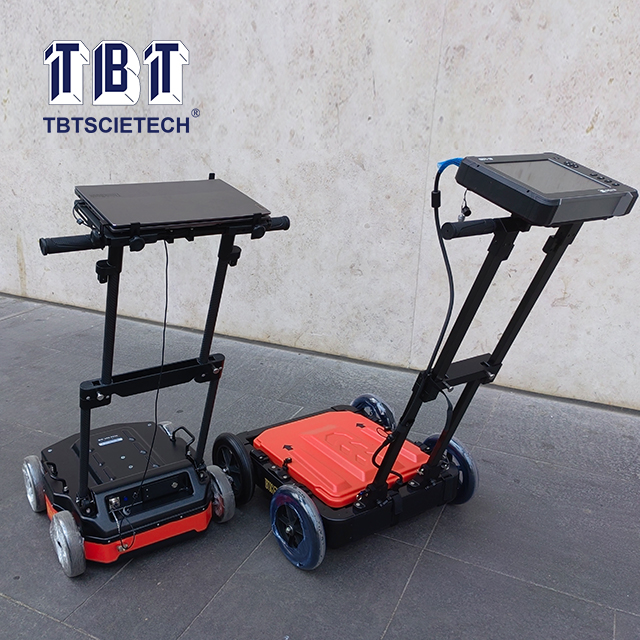

TBTGPR-20 es un portátil con CART que especialmente principalmente para la detección de tuberías, que se equipan con una antena de 200MHz y 600MHz, para que la detección sea más precisa.

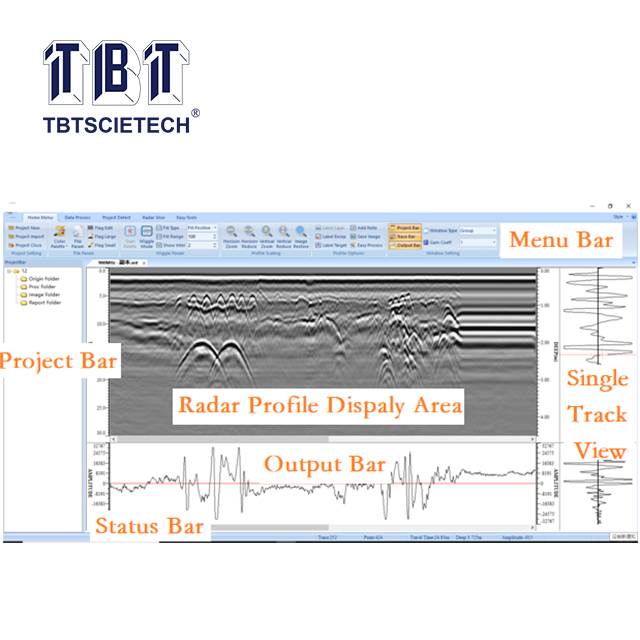

Principio de trabajo

El radar TBTGPR-20 utiliza ondas electromagnéticas (EM) de alta frecuencia (de baja a alta frecuencia) para adquirir información del subsuelo. TBTGPR detecta cambios en las propiedades de EM (permitividad dieléctrica, conductividad y permeabilidad magnética), que en un entorno geológico, son una función del material del suelo y la roca, el contenido de agua y la densidad aparente. Los datos normalmente se adquieren utilizando antenas colocadas en la superficie del suelo o en el pozo o en el aire. La antena transmisora irradia las ondas EM que se propagan en el subsuelo y se reflejan a partir de los límites en los que hay contrastes de propiedad EM. La antena GPR receptora registra las ondas reflejadas en un rango de tiempo seleccionable. Las profundidades de las interfaces reflectantes se calculan a partir de los tiempos de llegada en los datos de GPR si se puede estimar o medir la velocidad de propagación de EM en el subsuelo.

Especificación técnica

Controlador GPR	controlador de doble canal
Antena compatible	Antenas de la serie TBTGPR
canal de trabajo	2 canales
Consumen de poder	40W
Bits de ADC	16 bits
La velocidad de escaneo máximo	512 escaneo/s (el número de puntos de muestreo es 512)
Número de puntos de muestreo	256, 512, 1024, 2048, 4096, 8192
Frecuencia de transmisión máxima	800 kHz
Modos de recolección	Modo de tiempo, modo de distancia y modo de medición de punto
Rango de viento de tiempo	1 ~ 8000ns
Rango de ganancia	-10dB ~ 160dB
Funciones de procesamiento en tiempo real	Desviación cero de corrección, filtrado de FIR, filtrado IIR, eliminación de fondo, promedio entre formas, datos superiores

Especificación de antena TBT:

Tipos de antena	Frecuencia central	Ancho de pulso	Rango de profundidad	Profundidad de referencia	Aplicaciones de antena
Antena de acoplamiento de tierra	200MHz	5ns	1 ~ 6m	4m
Antena de acoplamiento de tierra	600MHz	1.6ns	0 ~ 3m	1,5 m	Detección de enfermedades del lecho de carreteras, inspección de calidad invertida, detección de servicios públicos, conservación del agua e ingeniería hidroeléctrica, Servicio Geológico
Nota importante: La profundidad de penetración de la antena está estrechamente relacionada con la conductividad del medio, cuanto mayor es la conductividad, menor es la profundidad de penetración de la antena. La profundidad de penetración caerá bruscamente en arcilla húmeda. La profundidad de penetración anterior está en condición absoluta del valor teórico.
