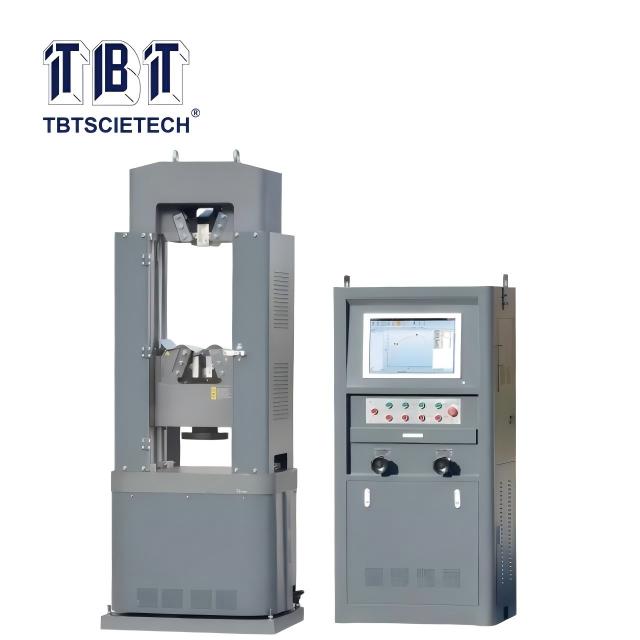

Pantalla hidráulica de la máquina de prueba universal

A.  La máquina de prueba de materiales universal con pantalla para PC  serie TBTUTM-ASI adopta  una fuente de energía hidráulica, utilizando un sistema de prueba y control en la adquisición y procesamiento de datos de prueba.

B. Consta de unidad principal, fuente de aceite (fuente de energía hidráulica), sistemas de medición y control,  equipo de prueba.

C. la fuerza máxima de prueba 100kN / 300kN / 600kN / 1000kN,  nivel de precisión mejor que 1 nivel.

D. Puede cumplir con los requisitos nacionales de prueba de tracción de metales en los requisitos de prueba estándar, pero también de acuerdo con otros estándares para diferentes materiales o productos de tracción, compresión, flexión, corte, etc.  Los resultados incluyen: resistencia a la tracción, límite elástico y otros rendimientos;

E. Utiliza las válvulas de control para operar y controlar el flujo de aceite;

1. Es una estructura de doble espacio de 6 columnas, espacio de estiramiento entre la viga superior y la viga inferior, espacio de compresión entre la viga inferior y el banco de pruebas, el espacio de prueba a través de la rueda dentada y el tornillo de avance gira la viga inferior para moverse hacia arriba y hacia abajo para ajustarse automáticamente. Las vigas superior e inferior están equipadas con mordazas de sujeción controladas hidráulicamente. Los modelos estándar están equipados con mordazas planas y en forma de V para ensayos de tensión en muestras cilíndricas y planas. El extremo inferior de la viga transversal estándar está equipado con En la placa de presión, el banco de pruebas con una estructura esférica con la placa de presión puede realizar pruebas de compresión.

2. Está diseñado para ampliar la posibilidad de instalar accesorios adicionales para realizar más pruebas.  Como:

el accesorio de instalación del perno se puede utilizar para estirar el perno,

El accesorio de flexión puede realizar pruebas de flexión de barras redondas o placas,

el accesorio de corte puede realizar una prueba de resistencia al corte de barra redonda,

También en el espacio de compresión con un instrumento de flexión, corte, división y módulo elástico se pueden realizar pruebas de bloques de concreto y cemento.

3. Adopta una computadora industrial que ahorra más espacio para aquellos clientes cuyo laboratorio. tiene espacio limitado.

Lista de embalaje

A. Unidad principal

A-1. TBTUTM- Unidad principal ASI  con abrazadera hidráulica y cilindro de aceite de alto sellado

A-2. Célula de carga de tipo carrera de alta precisión

A-3. Sensor de desplazamiento

A-4. Valla protectora

B. Gabinete estándar

B-1. Sistema de tanque de aceite

B-2. Válvula de retorno de aceite, servoválvula de flujo de aceite, motor SIMENS, tanque de combustible galvanizado, caja de control manual de baja presión

C. Sistema de control estándar

C-1. PC industrial de 19'

C-2. Impresora láser ( YYU-10/100 )

C-3. Software de prueba de control  de PC (versión en inglés)

C-4. electrónicoExtensómetro
