TBTYJ-10000
TBTSCIETECH
| Estado de Disponibilidad: | |
|---|---|

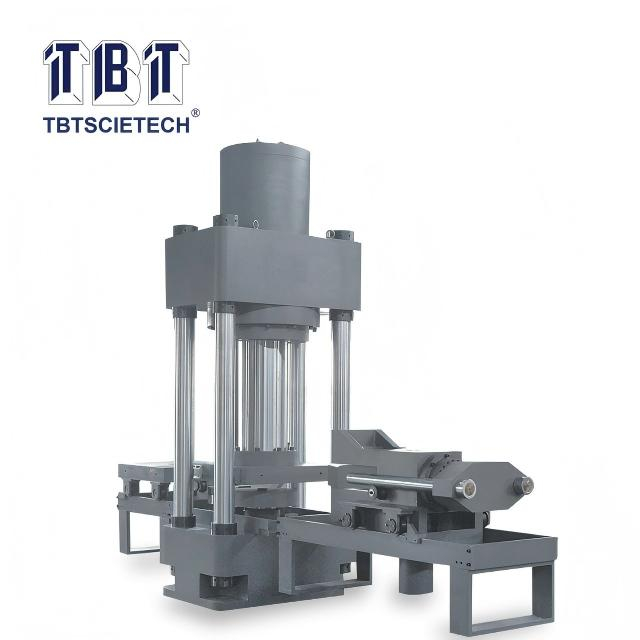

Es un equipo de prueba de materiales de alta precisión que adopta accionamiento de fuente de energía hidráulica, tecnología de servocontrol electrohidráulico, adquisición y procesamiento de datos por computadora, y puede realizar control de circuito cerrado y detección automática. Su estructura principal está compuesta por un bastidor de prueba, un bastidor de corte, un bastidor de medición de ángulos, una fuente principal de aceite (fuente de energía hidráulica), un sistema de control eléctrico, etc. La fuerza máxima de prueba es de 10000 kN y la precisión de la máquina de prueba es de nivel 1.
Se utiliza principalmente para probar la resistencia a la compresión axial y radial de varios cojinetes de caucho para losas de puentes y cuencas en condiciones complejas de compresión y resistencia al corte. , Ensayos mecánicos de corte y esquinas; puede probar la resistencia a la compresión, el módulo elástico de compresión, el rendimiento de unión por corte, la resistencia al envejecimiento por corte, el coeficiente de fricción, las pruebas de esquinas y otras pruebas de cojinetes de caucho, y también puede probar otros materiales como el hormigón, el módulo elástico y la prueba de rendimiento de compresión.
La máquina de prueba y sus accesorios cumplen con los requisitos de las siguientes normas:
GB/T2611-2007 'Requisitos técnicos generales para máquinas de prueba'
GB/T3159-2008 'Máquina de prueba universal hidráulica'
JB/T11582-2013 'Máquina de prueba de compresión y corte'
GB20688.4-2007 'Cojinete de caucho Parte 4: Cojinete de caucho ordinario'
GB/T17955-2009 'Condiciones técnicas para rodamientos esféricos'
JT/T4-2004 'Cojinete de goma de placa de puente de carretera'
JT/T391-2009 'Cojinete de goma para lavabo de puente de carretera'
TB/T1893-2006 'Cojinete de goma de placa de puente ferroviario'
TB/T2331-2013 'Cojinete de cuenca de puente ferroviario'
TB/T3320-2013 'Rodamientos de bolas para puentes ferroviarios'
A. Unidad principal
La parte principal de la máquina es una estructura de bastidor vertical de cuatro columnas, que se compone principalmente de una base, una columna, una viga superior, un cilindro de aceite principal, una placa de presión superior e inferior, un dispositivo de elevación de la placa de presión inferior, un riel guía, un dispositivo de medición de deformación, etc.
Estructura de riel guía segmentada, fácil de instalar la pieza de prueba.
Las placas de presión superior e inferior tienen alta resistencia y rigidez, lo que cumple con los requisitos de las normas pertinentes y garantiza la precisión de los resultados de las pruebas.
Célula de carga montada debajo, de fácil instalación, descarga y mantenimiento.
B. Marco de corte
La parte de corte es una estructura de marco de fuerza de reacción flotante, que se compone principalmente de un soporte de riel guía, un cilindro de carga horizontal, un marco de corte, un cilindro flotante y un dispositivo de arrastre del marco de corte.
El sistema de arrastre eléctrico puede arrastrar todo el conjunto del dispositivo de corte para moverlo a lo largo de la pista y está equipado con un dispositivo de conexión enchufable, que es conveniente para reemplazar la placa de tracción horizontal para diversos fines.
El dispositivo de carga horizontal de la estructura del marco de fuerza de reacción es fácil de calibrar y verificar la carga horizontal.
C. Estante de esquina
La superficie de contacto del vástago del pistón del cilindro de aceite y la placa de esquina es una estructura de cabeza esférica y asiento de bola, y la posición de la superficie de contacto se ajusta automáticamente durante la prueba.
D. Gabinete de aceite
Gabinete integral de fuente de aceite servo, compuesto por tanque de aceite, servomotor, motor asíncrono trifásico, bomba de émbolo, bomba de engranajes importada, filtro, grupo de placas de válvulas, etc. El sistema de fuente de aceite servo tiene salida estable, bajo nivel de ruido y gabinete de fuente de aceite. La integración es alta, el espacio es pequeño y la operación y observación son convenientes.
El gabinete de fuente de aceite tiene cuatro conjuntos de bombas de aceite independientes, que se pueden seleccionar de acuerdo con diferentes elementos de prueba para funcionar con el fin de reducir el consumo de energía y ahorrar recursos.
Dos conjuntos de conjuntos de bombas de aceite de servomotor, realizan la carga axial del cilindro de aceite principal y el suministro del cilindro de aceite de carga horizontal del marco de corte, el conjunto de bomba de aceite de servomotor puede ajustar automáticamente el volumen de aceite de salida y la velocidad del motor durante la prueba, reduciendo el consumo de energía y al mismo tiempo control efectivo de la temperatura del aceite.
La carga axial del cilindro de aceite principal adopta la estructura de control dual de bombas de aceite rápidas y lentas, y la elevación rápida sin carga y la elevación automática durante la prueba son suministradas por dos sistemas de suministro de aceite independientes.
E. Sistema de control
El sistema de medición y control incluye una computadora, cada sensor de carga, cada sensor de desplazamiento, cada sensor de deformación, servocontrolador multicanal y software, etc., con alta precisión de control y buena confiabilidad. El sistema de medición y control utiliza una interfaz de comunicación Ethernet de alta velocidad para comunicarse con una computadora. Tiene múltiples métodos de control, como carga, desplazamiento y visualización en pantalla de múltiples curvas de prueba de fuerza de prueba, desplazamiento y deformación. Puede realizar una conmutación fluida de formas de control y datos multicanal arbitrarios. Leer.
Los datos de la prueba se gestionan mediante una base de datos estándar y se puede acceder a ellos a voluntad. Puede realizar el reanálisis de curvas y datos de prueba, ampliación parcial y reedición de datos, puede calcular automáticamente varias propiedades mecánicas del material e imprimir un informe de prueba completo y una curva, y puede proporcionar una interfaz de datos de red.
El sistema de medición y control tiene una variedad de funciones de protección límite, tales como: protección contra sobrecarga del valor de fuerza, protección contra sobrevelocidad del canal de fuerza, protección límite del cilindro hidráulico, etc.
El sistema de medición y control puede ser programado por el usuario de acuerdo con las necesidades de la prueba, como carga cíclica, retención de fuerza de prueba, etc.
Fuerza de prueba máxima | 10000KN |
Nivel de precisión | Nivel 1 |
Error relativo al indicar el valor. | ± 1% |
Rango de medición efectivo | 1%-100%F·S (rango completo sin contenedores) |
Estructura | marco de cuatro pilares |
El método para ajustar la distancia entre las placas de presión superior e inferior. | ajuste del cilindro |
La distancia entre las columnas. | 1200 mm |
La distancia entre las placas de presión superior e inferior. | 800 mm |
Tamaño de la placa | 1050 mm × 1050 mm |
Carrera del pistón del cilindro de aceite principal. | 800 mm |
La velocidad de desplazamiento del pistón del cilindro de aceite principal. | 0-100 mm/min |
Rango de medición de desplazamiento | 0-1000 mm |
Rango de medición de deformación axial | 0-20mm |
Rango de medición de deformación radial | 0-10mm |
Resolución de medición de deformación | 0,001 mm |
Dimensiones externas del anfitrión. | 6000 mm × 1750 mm × 4580 mm |
Tamaño del gabinete de fuente de aceite | 1400 mm × 1000 mm × 1300 mm |
Tamaño del gabinete de control | 1100 mm×700 mm×870 mm |
Potencia de toda la máquina. | 20kW |
Peso del tanque de fuente de aceite | 1100 kilogramos |
Peso del armario de control | 300 kilogramos |
Peso del anfitrión | 38000kg |
parte de prueba de corte | |
Fuerza de corte horizontal | 2000 KN |
Error relativo al indicar el valor. | ± 1% |
Carrera del pistón horizontal | 200 mm |
Tamaño de la placa de corte | 1050 mm × 1050 mm |
velocidad de estiramiento | 0-100 mm/min |
Rango de medición de desplazamiento | 0-200 mm |
Resolución de medición de desplazamiento | 0.01 mm |
estante de esquina | |
Fuerza de expulsión de esquina | 1000knet |
Error relativo al indicar el valor. | ± 1% |
Carrera del pistón con ángulo de rotación | 200 mm |
Rango de medición de desplazamiento | 0-20mm |
Resolución de medición de desplazamiento | 0.01 mm |
1. Bastidor de carga con cilindro montado en la parte inferior, con accionamiento de tornillo sin fin ................. 1 juego
2. Gabinete de control ................................................................................................1 juego
2.2 Bomba de aceite de alta presión NACHI Japón Fujikoshi ............................................. 1 juego
3. Sensor hidráulico de alta precisión ................................................................1 pieza 4.
Controlador portátil ................................................................................1 pieza 5.
Sistema de medición de desplazamiento lineal .................................................1 juego
6. Un conjunto de accesorios:
6.1 Ley de sujeción por tensión para planos (0-20 mm) .................................................1 juego
6.2 Ley de sujeción por tensión para redondos (φ13-φ26 mm, φ26-φ40 mm) ................................. 1 juego cada uno
6.3 Mordaza de sujeción por compresión (200*200 mm) ................................................1 juego
6.4. Dispositivo de doblado (diámetro del penetrador 40 mm) ........................................1 juego
7. Software de control especial para pruebas .................................................................1 juego
8. PC Lenovo .................................................................................................1 juego
9. Impresora HP A4 .................................................................................................1 juego
